DB37内螺纹接口连接器结构设计

　　在工业通讯、测控设备的布线场景里，DB型高密度连接器始终是并行信号传输的核心接插部件，这款带内螺纹锁紧结构的DB37连接器，正是针对高振动工况下的连接可靠性需求做的结构优化。日常做设备布线选型时，普通卡扣式DB连接器在设备长期运行产生的振动下，很容易出现插针松脱、接触不良的问题，尤其是在工业控制柜、移动测试设备、机载通讯模块这类场景，接插件的锁紧可靠性直接决定了信号传输的稳定性，内螺纹式的锁紧结构就是为了解决这一痛点，配套对应规格的锁紧螺丝拧入后，可以将公母头的贴合面完全压合，不会因为设备搬运、运行振动出现接插间隙。从结构设计逻辑来看，这款连接器的主体分为绝缘基座、插针组件、金属屏蔽外壳三个核心部分，

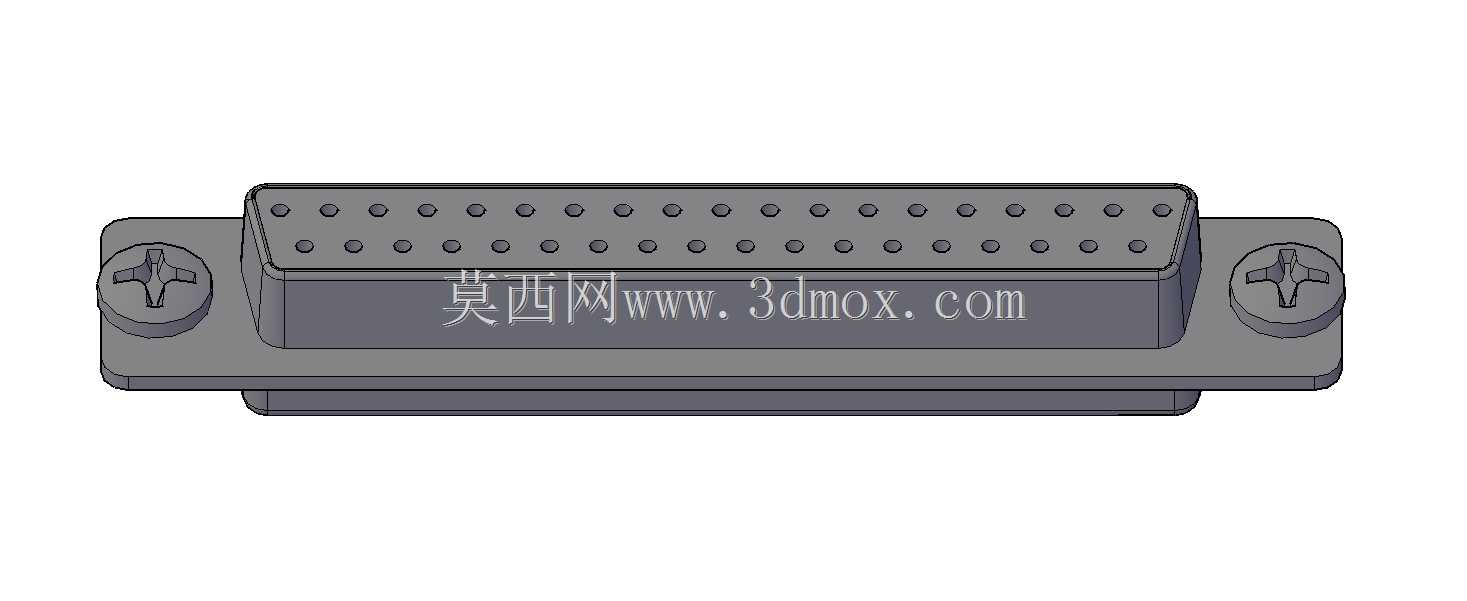

　　绝缘基座采用耐温工程塑料注塑成型，37根信号插针按照标准D-SUB排布规则做等距排列，相邻插针的间距严格遵循通用接插件规范，保证和同规格公头的适配性，不会出现插针错位、对插卡滞的问题。金属外壳采用锌合金压铸成型，外壳两侧延伸出带内螺纹的安装耳，内螺纹的牙型、深度都经过适配校核，既可以满足公母头对插后的螺丝锁紧需求，也可以配合面板安装螺丝，将整个连接器固定在设备面板的开孔处，安装耳的位置和外壳主体做了加强筋过渡，避免反复拧动螺丝时出现安装耳断裂的问题。外形尺寸方面，这款连接器的主体宽度、插针区域的长宽尺寸完全符合DB37的通用尺寸规范，面板安装时的开孔尺寸可以直接沿用标准DB37的开孔模板，不需要额外修改设备面板的开孔参数，

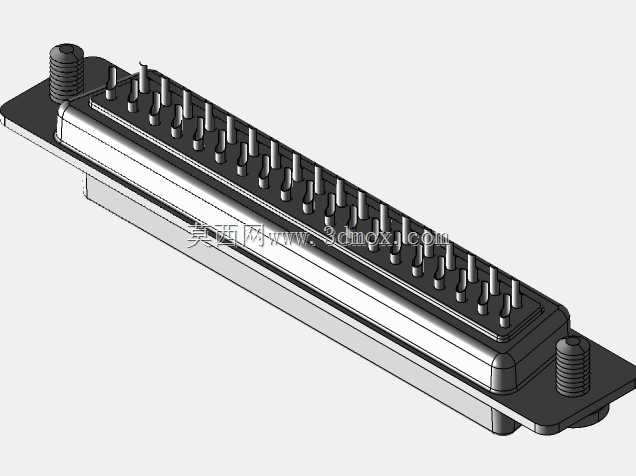

　　两侧安装耳的中心距也和通用规格保持一致，替换原有同规格连接器时不需要调整安装位的孔位，降低设备改型的设计成本。外壳尾部的线缆入口做了圆弧过渡处理，避免穿线时尖锐的边角割伤线缆屏蔽层和线芯绝缘皮，金属外壳整体做了镀镍处理，既可以提升外壳的防锈耐腐蚀能力，也能形成连续的电磁屏蔽层，减少外部电磁干扰对内部信号传输的影响，适合在电磁环境复杂的工业现场使用。实际做三维建模时，插针的伸出长度、绝缘基座的卡槽配合尺寸、外壳和基座的扣合位公差都做了严格的参数校核，插针的端部做了导向倒角，对插时可以顺利导入公头的插孔内，不会出现插针顶弯的问题。内螺纹的位置度公差控制在合理范围内，保证锁紧螺丝可以顺畅拧入，不会出现螺丝偏斜、拧入卡滞的情况，

　　安装耳的平面度也做了约束，贴紧设备面板或者公头端面时不会出现缝隙，避免锁紧后出现应力集中导致外壳变形。在实际设备应用中，这类内螺纹锁紧的DB37连接器常被用于多通道数据采集设备、工业控制IO模块、老式并行通讯接口设备的信号连接，相比普通无锁紧的DB连接器，它的抗振动性能提升明显，在有冲击、振动的移动设备上使用时，信号连接的失效率大幅降低。建模过程中还对连接器的安装边界做了预留，当连接器固定在面板上时，尾部线缆的弯曲半径空间、锁紧螺丝的操作空间都在模型里做了明确的尺寸标注，结构设计人员在做设备布局时，可以直接参考模型的边界尺寸预留安装空间，不需要反复核对二维图纸的安装参数，减少布局干涉的问题。另外，外壳的接地引脚位置也按照通用规范做了设计，安装时可以通过安装螺丝将金属外壳和设备机壳连通，实现可靠接地，进一步提升电磁屏蔽效果，避免信号传输过程中出现杂波干扰。绝缘基座内部的插针固定槽做了防呆设计，插针压入后不会出现转动、退针的问题，长期插拔使用后插针的位置度依然可以保持在合格范围内，延长连接器的使用寿命。
