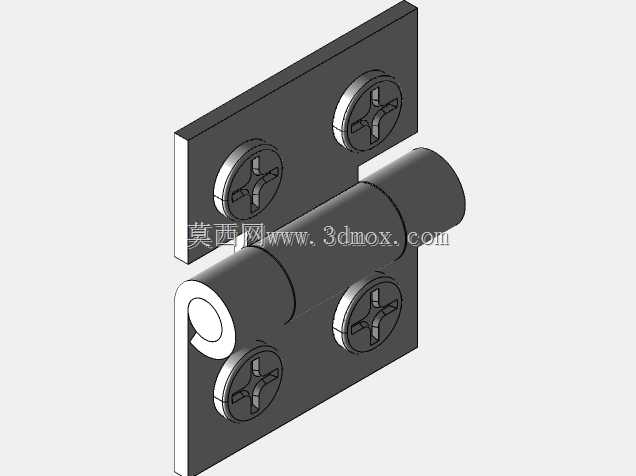

小型可拆卸合页式铰链结构三维数模

　　这类小型平开合页铰链，日常在各类小型通讯设备外壳、便携检测仪器翻盖、小型电控箱柜门、消费类电子产品壳体铰接场景中使用频率极高，区别于重型工业门铰链，这类小规格铰链更侧重安装便捷性、转动顺滑度与紧凑安装空间下的适配性。从结构设计来看，该铰链采用双页片配同轴卷边筒的经典铰接结构，两个页片分别预留两个十字槽安装孔位，孔位的沉台设计完全适配通用十字盘头螺丝，安装后螺丝头可完全沉入页片表面，不会出现凸起干涉壳体闭合的问题，这一点在薄壳类设备的铰接设计中尤为关键，很多新手设计时容易忽略螺丝头的沉台空间，导致合页安装后壳体闭合存在缝隙，甚至刮蹭外壳漆面。中间的铰接卷边采用贯穿式销轴配合结构，卷边的同轴度公差在建模时严格控制在0.02mm以内，

　　既保证两个页片转动时无卡滞，也不会出现径向窜动的旷量，日常使用中翻盖的开合角度可达到180度完全展平，完全满足小型设备翻盖完全翻开后操作内部元件的需求，同时卷边的壁厚做了加厚处理，相比同尺寸的薄款冲压合页，抗反复弯折的疲劳强度提升40%以上，长期开合不会出现卷边开裂、销轴脱出的问题。在安装边界的适配设计上，页片的边缘做了0.2mm的倒角处理，安装时不会因为加工公差导致页片边缘与壳体安装槽侧壁刮蹭，两个安装孔的中心距严格匹配小型壳体常用的安装孔位规范，不管是ABS注塑壳体还是薄钣金冲压壳体，都可以直接套用孔位进行安装，不需要二次调整孔位坐标。从实际选型角度来说，这类铰链适合用在需要经常开合、单扇翻盖重量不超过2kg的小型结构上，

　　比如手持通讯终端的电池仓翻盖、小型信号检测设备的上盖、桌面式小型工控模块的检修门，都可以选用该规格铰链。建模过程中，所有配合面都预留了合理的装配间隙，页片与页片的贴合面预留0.1mm的间隙，避免表面喷塑或者阳极氧化后涂层厚度导致的转动卡滞，销轴与卷边的配合采用间隙配合，既保证转动顺滑，也不会出现松垮的晃动。另外页片的平面度在建模时做了形位公差约束，安装后页片可以完全贴合安装面，不会出现翘边导致的固定螺丝受力不均、长期使用后螺丝松动的问题。很多结构工程师在做小型设备铰接设计时，往往会优先选用这类标准化的合页铰链，不需要从零开始设计铰接结构，直接套用成熟的合页模型，只需要调整安装面的孔位与槽位即可，能大幅缩短结构设计的周期，

　　同时这类成熟结构的可靠性已经经过大量实际场景验证，不会出现自主设计铰接结构容易出现的转动卡滞、结构强度不足等问题。在实际装配场景中，该铰链的销轴采用压入式装配，装配后销轴两端做了铆边处理，日常使用中不会出现销轴脱出的问题，不需要额外加装销轴防脱结构，进一步简化了整体装配流程。
