滚轮摆杆式微动行程检测开关结构

　　这类带滚轮摆杆的微动检测开关，在工业自动化产线、小型消费电子结构、通讯设备内部的位置检测场景里应用极广，很多设备的行程到位检测、部件开合状态反馈、限位保护触发，都会用到这类小体积的开关元件。不同于普通直动式微动开关，这款带滚轮摆杆的结构，能适配被检测件存在滑动接触的工况，滚轮结构可以大幅降低触发过程中的摩擦阻力，避免长期往复动作磨损被检测部件的接触面，也能减少开关自身触发端的损耗，提升长期运行的可靠性。

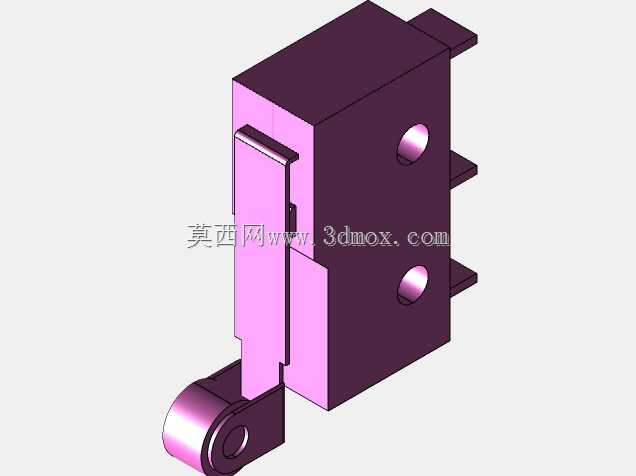

　　从结构设计逻辑来看，这款开关的主体采用方正的绝缘壳体设计，壳体侧面预留了两个贯通的安装孔，安装孔的位置做了沉台处理，方便使用螺丝固定时，螺丝头部不会突出壳体表面，避免和周边结构产生干涉。壳体侧面伸出的两个插片式接线端，采用平行排布的设计，插片的厚度和间距符合常规低压电气接线的通用规格，方便配套标准接插件直接插拔，不需要额外做接线端子的定制，能减少装配环节的工作量。

　　触发端的摆杆结构做了折弯避让设计，摆杆末端的滚轮采用金属材质，滚轮内部预留了转轴装配间隙，保证滚轮可以顺畅转动，当被检测部件沿着平行于开关安装面的方向移动时，接触滚轮后会带动摆杆下压，触发开关内部的触点机构，实现电路的通断切换。摆杆的动作行程做了冗余设计，即使被检测件的到位位置存在小幅的尺寸公差，也能保证开关可靠触发，不会出现漏触发或者触发不到位的情况。

　　在安装边界方面，这款开关的主体厚度控制得比较紧凑，适合安装在设备内部空间局促的位置，比如通讯设备的机门开合检测位、小型自动化设备的滑台限位位、消费电子产品的部件到位检测位，都能适配。安装时需要注意，两个安装孔的中心距是固定的，设计安装基座的时候要严格匹配孔位尺寸，同时要预留出摆杆动作的摆动空间，不能在摆杆的活动路径上布置其他结构件，避免摆杆动作被卡滞，导致开关失效。接线端的伸出方向和安装面平行，布线的时候可以顺着接线端的方向走线，避免线缆过度弯折，同时要注意接线端和周边金属结构的绝缘距离，防止出现短路风险。

　　从功能特性上来说，这类微动开关的触发力经过调校，既不会因为触发力过小导致设备运行中的振动引发误触发，也不会因为触发力过大导致被检测部件需要克服较大阻力才能触发，影响设备的运行负载。内部的触点机构采用快动结构，触发时的触点通断速度和动作速度无关，能有效减少触点拉弧的情况，延长开关的电气使用寿命。壳体采用绝缘耐温的工程塑料材质，能适配常规工业环境和消费电子内部的工作温度范围，不会因为长期通电发热出现壳体变形的情况。

　　在实际选型应用的时候，需要结合被检测部件的运动方向来调整开关的安装角度，保证滚轮的接触方向和被检测件的运动方向相切，让滚轮能顺畅滚动，避免出现滑动摩擦的情况。如果是用于户外或者高湿度的工况，还需要额外给开关做防水密封处理，这款基础款的结构本身没有做密封设计，更适合在干燥的室内设备内部使用。设计配套结构的时候，还要注意开关的触发行程范围，不能让摆杆被过度下压，超过开关的最大动作行程，否则会损坏内部的触点机构，导致开关永久失效。
