FRC竞赛用双电机集成式齿轮传动箱

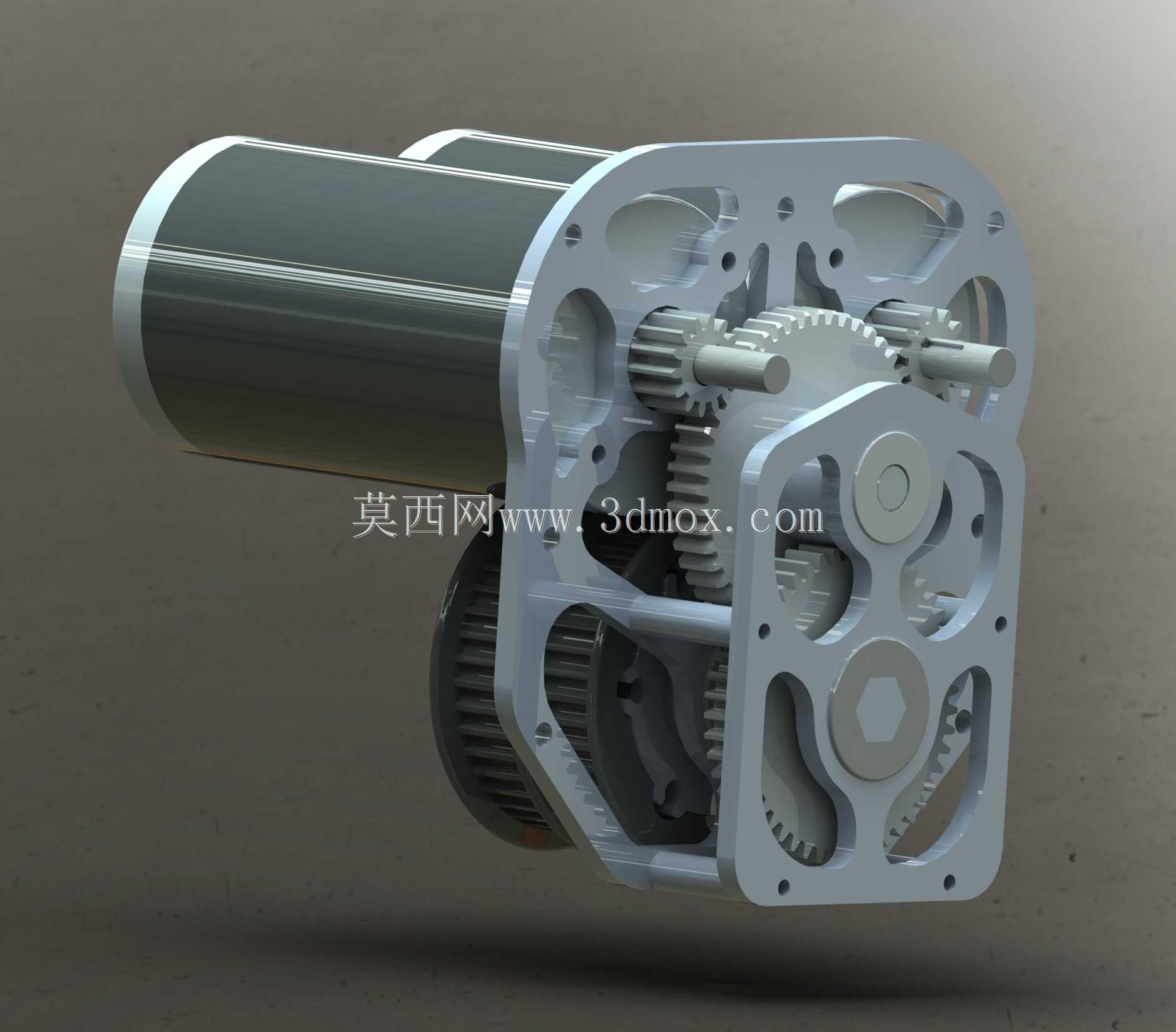

　　在青少年机器人竞赛的动力单元选型中，这类集成多电机的齿轮箱一直是行走机构、执行机构的核心配套部件，不同于工业场景单电机配标准减速机的常规方案，竞赛场景对动力冗余、安装空间、重量控制的要求更为苛刻，这款双电机布局的齿轮箱正是针对这类场景做的定向结构优化。从实际应用来看，这类齿轮箱主要承担竞赛机器人的行走驱动、重载抬升机构的动力输出，双电机并行输入的结构可以在不提升单电机功率等级的前提下，叠加输出扭矩，同时避免单电机故障导致的机构完全失能，适配竞赛场景下高负载、高冲击的运行工况。结构设计上，输入端采用对称式双电机安装位，电机输出轴直接与输入级齿轮啮合，省去了额外的联轴器连接结构，既压缩了轴向安装尺寸，也减少了传动链上的连接间隙，

　　提升动力响应速度。中间传动级采用多层平行轴齿轮排布，通过不同齿数比的齿轮副配合实现设定的减速比，齿轮排布充分利用端盖的镂空空间，在保证齿轮啮合强度的前提下，端盖做了大面积的镂空减重处理，所有安装孔位、轴系支撑位都做了加强筋补强，避免冲击载荷下的端盖变形。安装边界方面，齿轮箱的输出端采用标准的法兰安装接口，可直接适配竞赛机器人常用的轮组、摆臂等执行部件，输入端的电机安装孔位匹配市面上主流的竞赛用直流电机尺寸，无需额外做转接板即可完成装配，整体外轮廓做了圆角处理，避免装配时与周边结构件发生干涉。从传动特性来看，齿轮箱的各级齿轮都采用直齿圆柱齿轮设计，虽然相比斜齿传动噪音略大，但直齿齿轮的传动效率更高，轴向力几乎为零，

　　不需要额外设置推力轴承来抵消轴向载荷，进一步简化了轴系的支撑结构，降低整体重量，也方便参赛选手快速拆装维护。轴系支撑采用双侧轴承定位，每根传动轴的两端都设置了轴承安装位，保证轴系在大扭矩输出下的径向跳动量控制在合理范围内，避免齿轮偏载导致的齿面异常磨损。端盖的镂空设计除了减重之外，也能让齿轮啮合过程中产生的磨屑自然排出，不会在箱体内堆积造成齿轮卡滞，同时镂空结构也方便日常维护时直接观察内部齿轮的啮合状态、润滑脂的留存情况，不需要完全拆解箱体就能做基础的状态检查。在实际装配逻辑上，整个齿轮箱采用贯穿螺栓锁紧的装配方式，两端端盖通过长螺栓拉紧，中间的隔板、轴系组件都靠定位止口保证同轴度，装配时不需要复杂的工装定位，

　　只要按照顺序叠放各层组件再锁紧螺栓即可完成组装，非常适合竞赛场景下的快速维修、快速改型需求。针对不同的负载需求，这套齿轮箱的安装位也预留了扩展空间，可根据实际需要更换不同模数的齿轮副调整减速比，或者增加第三组电机安装位进一步提升输入功率，整体结构的模块化程度较高，不需要重新设计箱体就能适配不同的动力输出要求。输出轴的连接采用标准的D型轴截面，配套的轮组、摇臂等零件不需要做复杂的键连接加工，直接套入后通过顶丝锁紧即可传递扭矩，大幅降低了配套零件的加工难度，适配竞赛场景下快速加工、快速迭代的开发节奏。从受力角度分析，双电机对称输入的布局让箱体的受力更为均衡，不会出现单电机输入时的偏载力矩，端盖的螺栓受力也更为均匀，在大扭矩急启急停的工况下，螺栓松动的概率相比单侧输入结构更低，提升了机构运行的可靠性。齿轮的齿宽参数经过匹配优化，在保证齿面接触强度满足最大输出扭矩要求的前提下，尽可能压缩了齿宽尺寸，控制整体的轴向长度，让整个齿轮箱可以嵌入到机器人的框架内部，不会额外占用过多的外部安装空间，给机器人的其他部件布置留出更多余量。
