快插式外螺纹气动管路连接接头

　　这款快插式外螺纹气动接头，是气动系统里最常用的管路接驳元件之一，日常在非标自动化生产线、小型气动工装夹具、车间压缩空气支路布设、轻工设备气路改造场景里随处可见，核心作用是实现硬质气动管路与软质PU气管的快速对接，不需要额外套丝、缠生料带或者使用卡套压接工具，徒手就能完成气管的插拔操作，能大幅缩短气路装配与后期维护的耗时。

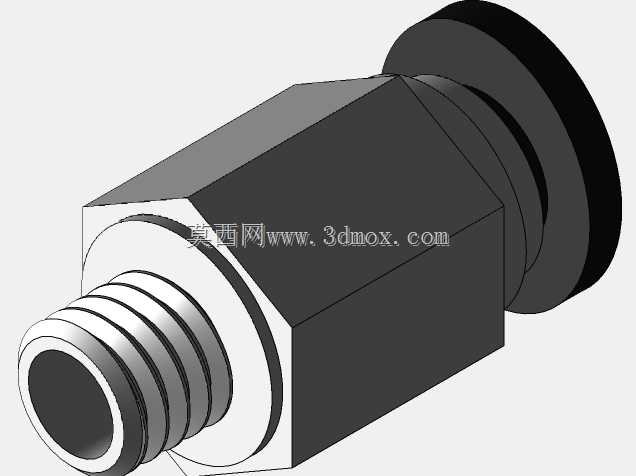

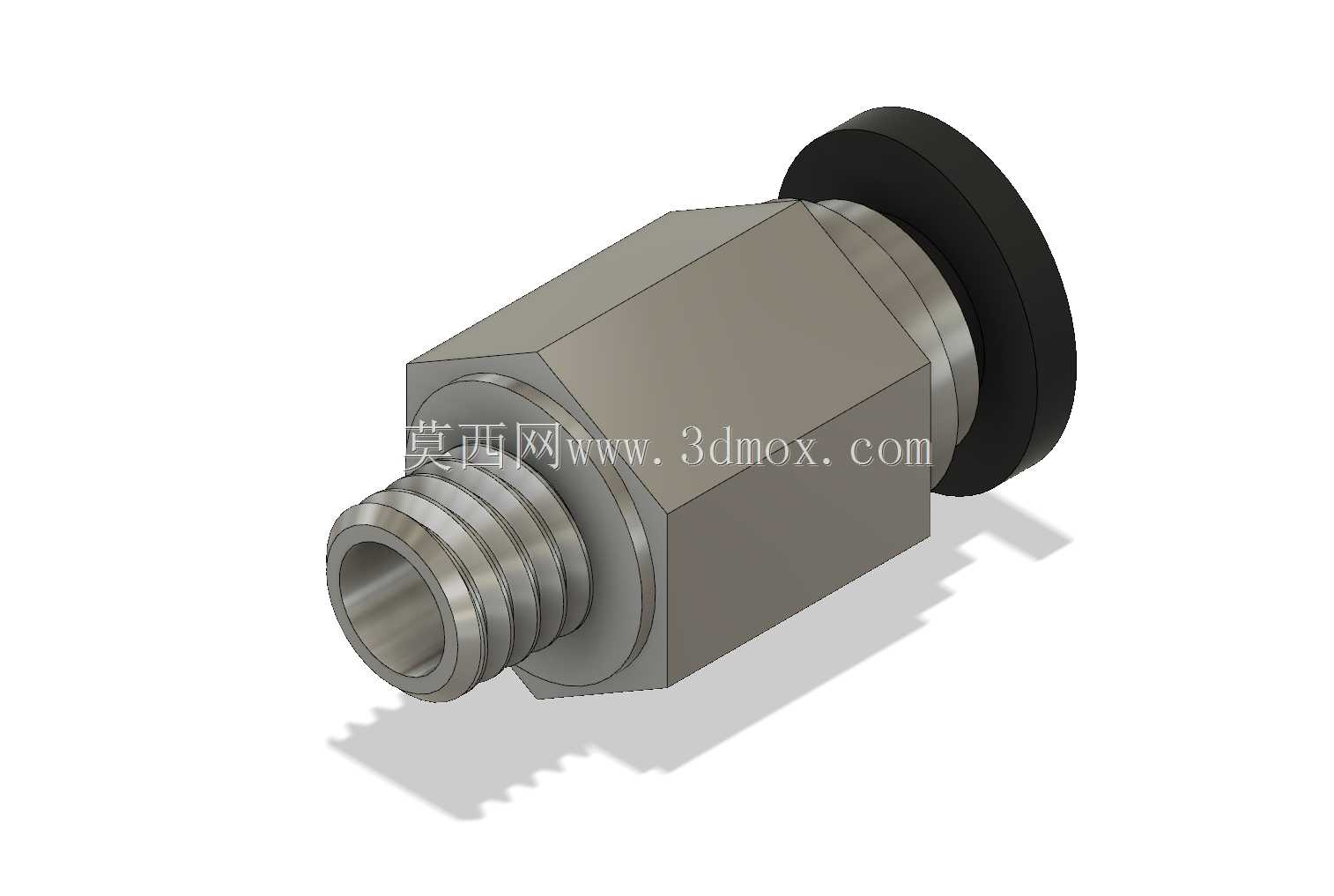

　　从结构设计逻辑来看，接头整体采用六角主体加外螺纹端加快插端的三段式布局，中间的六角柱体是专门预留的扳手夹持位，尺寸适配常规活动扳手、开口扳手的咬合深度，装配时可以直接卡持六角面施加扭矩，不会损伤两端的密封结构与快插弹片。外螺纹端采用1/8PT锥管螺纹规格，螺纹牙型自带密封锥度，装配时随着螺纹旋入深度增加，牙面之间会形成过盈挤压密封，适配气动系统常用的内螺纹阀岛、气缸气口、电磁阀安装座的接口尺寸，不需要额外搭配平垫或者O型圈就能满足常规0-1MPa压缩空气工况的密封要求，螺纹端部做了微小的倒角导向，避免旋入时刮伤内螺纹的牙尖，也能减少螺纹副之间的铁屑残留进入气路造成下游元件堵塞。

　　快插端的结构设计充分考虑了现场操作的容错性，最外侧的黑色释放圈采用防滑纹理设计，表面做了细微的径向凸棱，即便手上沾有少量气动润滑油或者车间粉尘，按压释放圈时也不会打滑，释放圈的按压行程控制在合理范围，只需要用指尖施加适中的下压力就能推动内部的弹性卡爪张开，此时可以直接拔出气管或者插入气管，松开释放圈后卡爪会自动回弹锁紧气管外壁，内部的密封胶圈会紧密贴合气管外圆，即便气路存在脉冲压力波动，也不会出现气管脱开或者漏气的情况。快插端适配的气管外径为常用的气动软管规格，插入深度做了明确的结构限位，气管插到底后会抵到内部的定位台阶，避免气管插入过深堵塞气路通径，或者插入过浅导致密封不足。

　　从安装边界来看，接头整体的轴向长度控制得比较紧凑，六角主体的对边尺寸符合标准气动接头的安装空间要求，在密集排布的阀岛气口上安装时，相邻接头之间不会出现扳手干涉的情况，快插端的最大外径也做了优化，即便是多根气管并排布设，气管之间也能保留足够的弯曲空间，不会因为接头外径过大导致气管弯折堵气。接头内部的通径做了等径设计，气路从外螺纹端到快插端没有明显的通径收缩，能减少压缩空气流过时的压力损失，对于对气压稳定性要求较高的精密气动回路，这种等径结构能有效降低气路的压损，保证末端气缸或者气动执行元件的出力稳定。

　　在实际选型使用时，这款接头适合应用在常温的压缩空气管路场景，工作环境温度范围覆盖常规车间的工况要求，不适合在有强腐蚀气体、高温热源附近或者管路存在大幅径向拉扯的场景使用。装配外螺纹端时，需要注意控制旋入扭矩，不要因为过度旋入导致螺纹开裂或者六角主体变形，快插端插接气管前，需要保证气管切口平整无毛刺，气管外壁没有划痕或者凹坑，避免插入后密封胶圈无法完全贴合造成漏气。日常维护时，如果发现快插端出现轻微漏气，可以拔出气管检查密封胶圈是否有杂质卡滞，清理后重新插入即可恢复密封，不需要整体更换接头，能降低现场的备件损耗成本。

　　不同于传统的卡套式气动接头，这种快插结构不需要对气管端部做预处理，现场装配时不需要携带专用的卡套压接工具，对于临时气路改造、设备应急维修的场景适配性更强，同时接头的金属主体采用表面防锈处理，在湿度较大的车间环境里也不会轻易出现锈蚀，能保证长期使用的外观与结构强度，黑色的释放圈采用耐油橡胶材质，长期接触气动管路里的油雾也不会出现开裂或者硬化失效的问题，整体的使用寿命能满足工业现场长期连续运行的要求。
