ABS芯纸卷1Kg灯丝绕线线轴结构

　　在3D打印耗材生产、电子灯丝加工这类涉及细径丝状物料周转的场景里，线轴是贯穿生产、仓储、终端上机全流程的核心承载部件，这款适配1Kg装灯丝的ABS芯纸卷线轴，正是针对中小批量丝状物料流转的实际需求做的结构优化。先从实际使用的痛点说起，早年全塑料结构的1Kg线轴，虽然结构强度够，但耗材用完后线轴本身的回收处理一直是车间里的麻烦事，全塑材质拆解麻烦，批量废弃后占仓储垃圾空间，而纯纸结构的线轴又存在芯部强度不足的问题，上机卡入设备转轴后，多次启停的扭转力很容易把纸芯磨坏，轻则出现绕线偏移，重则线轴卡滞扯断灯丝，这款结构把芯部和两侧挡边做了材质拆分，刚好平衡了强度和易处置的需求。

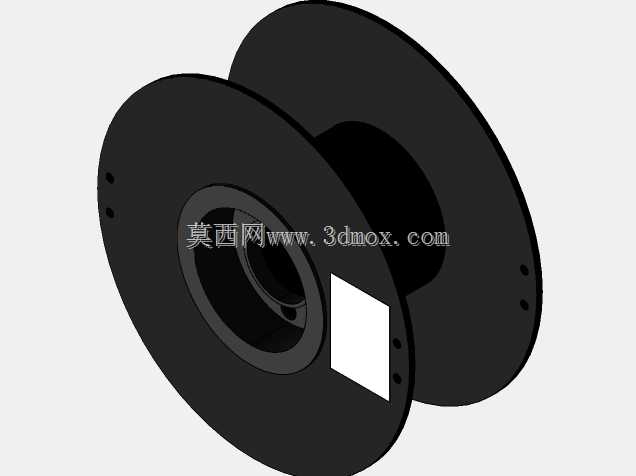

　　芯部采用ABS材质做嵌套结构，不是简单的纸芯套塑料圈，而是把和设备转轴接触的内圈、承载绕线张力的筒身受力层全部做在ABS芯件上，内圈的孔径是按照市面主流FDM3D打印机、灯丝绕线机的通用转轴尺寸做的适配，安装时推入转轴后不会出现径向晃量，两侧的限位台阶刚好卡住纸卷挡边的内孔，避免挡边和芯轴之间出现相对转动。要知道绕线过程中如果挡边和芯轴打滑，很容易出现排线不齐的问题，后续上机送丝时就会出现丝材打结、送丝阻力波动的情况，直接影响打印或者绕线的稳定性，所以这个嵌套结构的配合公差做的是过渡配合，组装时不需要额外涂胶，靠尺寸过盈就能实现两者的固定，组装工序简单，也方便后续废弃时的材质拆分回收。

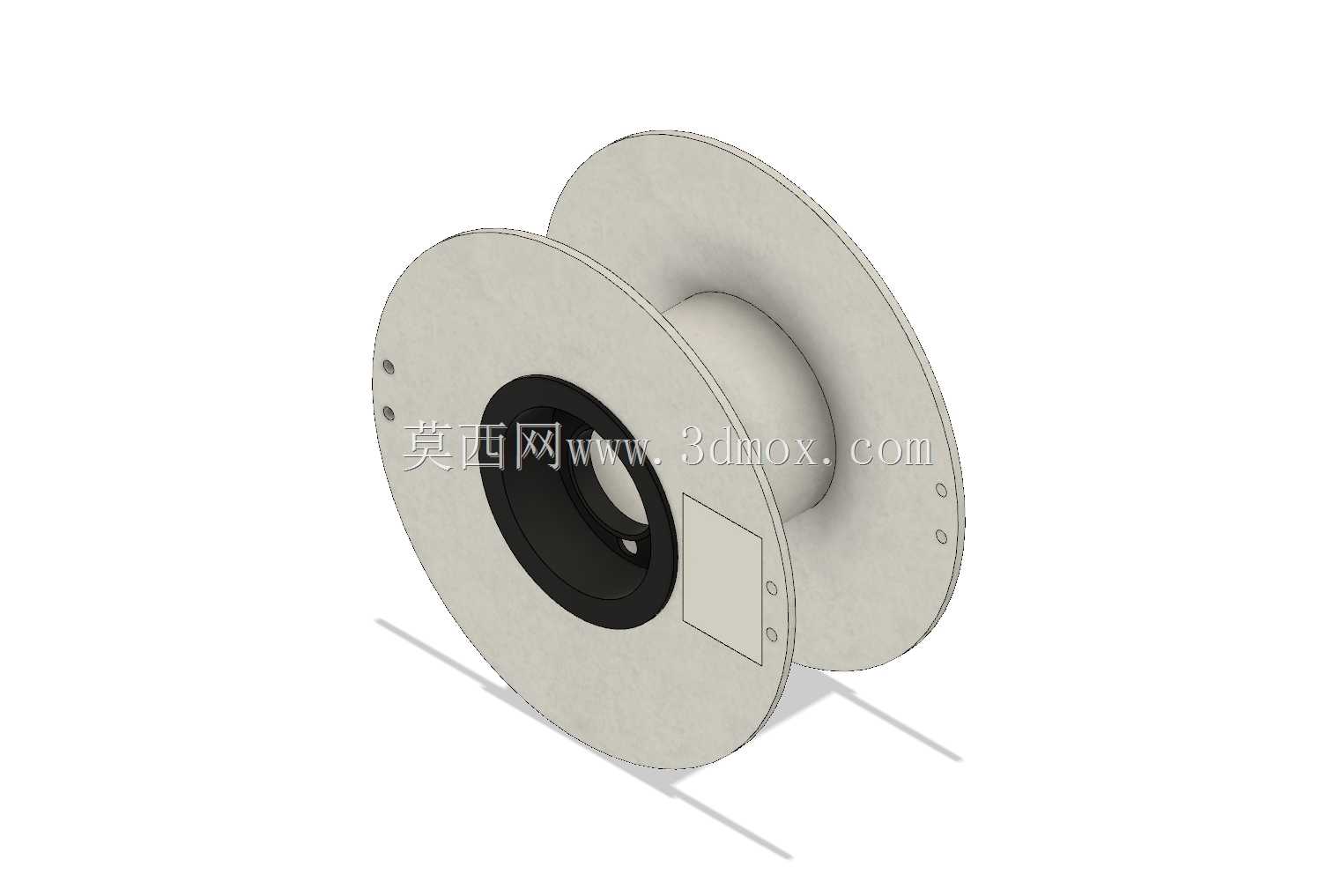

　　两侧的挡边采用硬纸板卷压成型，不是普通的薄纸板，而是多层复合的工业硬纸板，表面做了平滑处理，不会出现毛边刮蹭灯丝的情况，挡边的直径是按照1Kg灯丝的绕线量计算的，1.75mm规格的PLA、ABS灯丝，满盘状态下绕线层不会超出挡边边缘，避免仓储堆叠时丝材被磕碰磨损。挡边上预留的小方形标识区，是用来贴规格标签的位置，不用额外在纸面上做覆膜处理，普通不干胶标签贴上去不会起翘，生产时可以直接打印 filament 规格、米数、批次信息贴在这个位置，识别起来很方便。挡边上的几个小孔是做动平衡用的，绕线完成后做动平衡检测时，如果存在偏重，可以通过在对应位置的小孔处加配重或者微调纸板局部厚度来校正，保证线轴高速转动时不会出现跳动，这一点对于高速绕线机和高速打印的场景尤其重要，很多低价线轴就是没做动平衡处理，高速转动时振动大，不仅噪音大，还会加剧设备转轴的磨损。

　　从安装边界来看，这款线轴的整体宽度是按照通用耗材架的卡槽尺寸设计的，不管是桌面级3D打印机的顶部耗材架，还是车间里的多层物料货架，都能顺利放置，不会出现卡不进卡槽或者宽度太窄左右窜动的情况。ABS内芯的内孔做了倒角处理，安装时不用刻意对准转轴，顺着倒角就能顺利推入，减少上机安装的对位时间，内孔的内壁粗糙度控制在Ra1.6以内，和金属转轴接触时不会出现卡涩，转动过程中阻力均匀，不会出现间歇性的卡顿。纸挡边的边缘做了卷边处理，没有裸露的纸板切割面，不仅拿取的时候不会划手，也避免纸板边缘掉屑，要知道3D打印的送丝机构是很怕碎屑的，一旦纸屑掉进送丝齿轮或者导丝管里，很容易造成送丝堵塞，这个卷边细节刚好解决了纸制线轴容易掉屑的通病。

　　再说说实际工况下的耐用性，ABS芯部的壁厚是按照满盘1Kg灯丝的最大张力计算的，绕线时丝材的张紧力全部作用在ABS筒身上，不会把纸挡边撑变形，很多纯纸线轴绕满线后，挡边会被丝材的张力撑得向外鼓，时间长了挡边变形，丝材就会从挡边和芯轴的缝隙里滑出来，这款结构因为受力全部由ABS芯承担，纸挡边只起到侧向限位的作用，哪怕存放半年以上，挡边也不会出现鼓胀变形。另外纸挡边和ABS芯的衔接处做了压边处理，组装时纸挡边的内孔边缘刚好压在ABS芯的限位台阶上，没有缝隙，不会出现丝头卡进缝隙里的情况，很多人用耗材的时候都遇到过丝头卡进挡边缝隙里，扯半天扯不出来的情况，这个压边结构就彻底避免了这个问题。

　　从仓储周转的角度来说，这款线轴的重量比全塑线轴轻了近40%，批量运输时能节省不少物流成本，而且纸挡边的表面可以直接印刷标识，不用额外贴大标签，生产时的标识工序更简单。废弃处理的时候，只需要把ABS芯从纸挡边里推出来，纸部分可以直接当废纸回收，ABS芯可以重复利用或者单独回收，比全塑线轴的环保性好很多，也符合现在车间精益生产里的废弃物减量化要求。在实际的上机测试里，这款线轴适配了市面主流的二十多款桌面级3D打印机，不管是近端送丝还是远端送丝的机型，安装后转动都很顺畅，送丝阻力波动控制在很小的范围内，没有出现过卡滞、跳丝的情况，绕线环节用转速300转/分钟的自动绕线机测试，连续绕满200盘，没有出现芯轴磨损、挡边松动的情况，完全能满足批量生产和日常使用的需求。
