直插式光敏电阻GL5549结构设计

　　做消费类电子、光控电路设计的工程师，对直插式光敏电阻肯定不陌生，这次拆解建模的GL5549，是光控开关、光线感应回路里用得极多的一款基础元件，很多刚接触硬件结构设计的新人，容易忽略这类小元件的安装边界，画PCB、做结构限位的时候要么留的空间不够卡不进去，要么引脚长度算错导致焊接后元件歪斜，影响感光面的受光角度。

　　先从实际应用场景说，这款元件最常出现在小夜灯的光控触发回路、户外灯具的光线感应模块、显示屏自动亮度调节的采样端，还有部分安防设备的光照检测单元里，它的核心作用是通过表面硫化镉光敏层的阻值变化，把环境光照强度转换成可被电路采集的电阻信号，不需要额外供电回路，直接串入分压电路就能工作，外围电路极其简单，这也是它能在低成本光控方案里沿用几十年的核心原因。

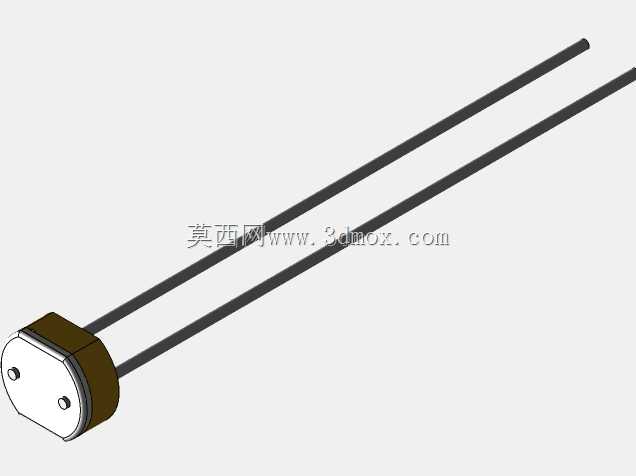

　　从设计思路上看，这款元件采用了最经典的直插树脂封装结构，头部的圆形感光基座是核心功能区，两根平行引出的镀锡铜引脚兼顾结构固定和电气连接，没有多余的结构件，所有尺寸都围绕波峰焊、手工焊的工艺要求设计。建模的时候要特别注意头部的分层结构：最外层是棕色的酚醛树脂基座，起到绝缘和内部光敏芯片固定的作用，正面是白色的环氧树脂透光面，两个微小的固定凹点是封装时的工艺定位点，不是安装定位结构，很多新人建模的时候会误以为这两个点是卡扣位，实际生产里这两个点完全藏在元件头部，不参与任何装配限位。

　　尺寸边界是结构设计里最容易出错的部分，这款元件的头部外形尺寸为5.1mm×4.3mm×2.1mm，这里要注意，5.1mm是感光面的圆形直径对应的基座最大宽度，4.3mm是基座的厚度方向尺寸，2.1mm是头部从安装面到感光面顶端的总高度，设计PCB开孔的时候，两个引脚的中心距要严格匹配引脚间距，引脚直径是0.45mm左右，PCB过孔设计成0.8mm就能满足波峰焊的吃锡要求，不要开太大，不然焊接后元件容易倾斜，导致感光面朝向偏移。引脚的总长度在建模时按照常规直插元件留15mm的成型长度，实际生产里可以根据PCB到外壳感光窗口的距离做折弯成型，折弯的时候要注意距离根部至少2mm以上，避免掰断引脚内部的连接筋，很多小厂组装的时候折弯位置太靠近基座，容易把内部的金丝引线扯断，导致元件开路失效。

　　安装设计的时候，要注意感光面的朝向必须正对外界光线入射方向，外壳上对应的感光窗口要做透光处理，不要用深色的塑料遮挡，窗口直径最好不小于3mm，保证足够的光线入射到光敏层表面，如果是户外使用的场景，窗口位置要加透明的PC防护片，避免灰尘、水汽直接附着在感光面上，时间长了透光率下降导致光控阈值漂移。另外要注意，这款元件的引脚是可焊性镀锡层，不要在引脚根部做过多的弯折反复，不然镀层脱落会导致焊接不良，建模的时候引脚部分要做轻微的拔模斜度，还原真实元件的引脚冲压成型的工艺特征，不要做成完全等直径的圆柱，实际生产里的引脚是从铜带冲压出来的，截面是略带圆角的方形，不过在做整机结构装配验证的时候，简化成等直径圆柱也不会影响干涉检查的结果，只要直径和中心距准确就可以。

　　从功能特性上看，这款光敏电阻的亮阻和暗阻参数匹配常规民用光控需求，亮阻在10勒克斯光照下大概在几十千欧级别，暗阻在无光照环境下能达到兆欧级，响应速度在几十毫秒级别，完全满足民用灯具、消费电子的光线检测响应要求，不需要用响应速度更快但成本更高的光电二极管，对于成本敏感的大批量产品来说，这款元件的性价比是其他感光器件无法替代的。建模的时候还原了头部封装的圆角特征，没有做尖锐的棱角，因为实际树脂封装的元件边角都是有R0.2左右的圆角，避免生产过程中应力集中导致封装开裂。另外要注意，元件头部的棕色基座和白色透光面的结合处有一圈微小的溢胶特征，这是封装工艺的正常现象，做高精度外观建模的时候可以还原这个细节，如果是做内部结构装配验证，这个细节可以忽略，不影响装配尺寸链的计算。

　　在做整机结构布局的时候，要把这款元件远离发热元件，比如功率电阻、LED灯珠这些工作时会发热的器件，因为硫化镉光敏层的阻值会随温度变化产生漂移，如果离热源太近，会导致光控阈值不准，比如晚上本来该点亮的灯，因为旁边元件发热导致光敏电阻阻值下降，电路误判是白天，就不会触发点亮。设计安装位的时候，最好在PCB上给元件头部留0.2mm的间隙，不要让头部直接顶到PCB表面，避免焊接时的热量直接传到树脂封装上，导致封装受热变形。引脚伸出PCB背面的长度控制在2mm左右就可以，剪脚的时候不要剪得太靠近焊盘，不然容易导致焊盘脱落。

　　很多刚做结构设计的工程师，在画3D模型的时候容易把感光面的方向搞反，把棕色基座的一面朝外，这样光线根本照不到光敏层，整个光控功能就失效了，建模的时候特意把白色透光面做了区分，装配的时候可以很直观地看到朝向，避免装配错误。另外，这款元件的重量很轻，只有不到0.5克，所以不需要额外的固定结构，只要两个引脚焊接在PCB上就足够牢固，即使是有轻微振动的使用场景，也不会出现松脱的情况，不需要打胶固定，打胶反而容易把感光面遮住，影响感光效果。
