便携握持式高压脉冲电击防护器具结构

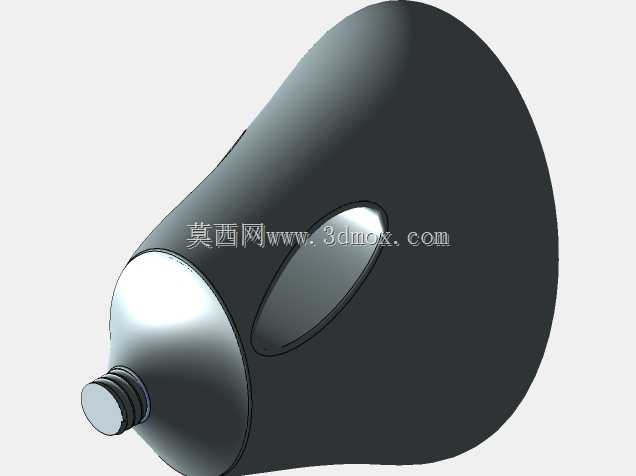

　　这款手持防护器具的结构设计，核心围绕单手握持的人机交互逻辑展开，整体壳体采用一体化流线型曲面构建，最大外轮廓直径控制在78mm，轴向总长度126mm，前端电极输出段的外螺纹接口为M12标准规格，可兼容通用的电极保护套与扩展配件，安装边界预留了0.3mm的装配公差，避免壳体拼接时出现错位卡滞。从实际应用场景来看，这类器具主要面向个人随身安防、户外作业应急防护等场景，设计时优先考虑了握持时的防滑贴合度，壳体侧面的内凹指槽深度为6mm，弧度匹配成年人食指到小指的自然弯曲曲率，单手握持时手指可完全嵌入槽位，即便戴薄款劳保手套也能稳定持握，不会出现滑脱问题。内部结构的排布上，将高压发生模块布置在壳体靠近前端的腔体内，缩短高压输出路径，

　　减少能量损耗，电池仓设置在壳体尾部的大直径区域，可容纳单节18650规格锂电池，仓盖采用旋转卡扣式结构，与壳体尾部的螺纹段配合，密封等级可达IP54，能够应对日常雨天、扬尘环境下的使用需求。前端的电极突出长度为8mm，电极根部做了R2的圆角过渡，避免携带时电极剐蹭衣物或其他随身物品，电极之间的间距设置为12mm，既保证了高压脉冲的有效释放距离，又不会因为间距过大导致输出能量分散。壳体的壁厚统一设置为2.2mm，采用ABS加玻纤的材质方案，兼顾结构强度与抗冲击性能，跌落测试时从1.2米高度自由落体到水泥地面，壳体不会出现开裂、内部模块移位的问题。设计过程中特意规避了尖锐棱角，所有外轮廓的过渡圆角最小为R3，

　　放在口袋里携带时不会硌碰肢体，侧面的指槽边缘也做了R1的圆角处理，长时间握持不会磨伤皮肤。开关按键布置在指槽上方的拇指自然触碰位置，按键的按压行程为1.5mm，按压力度设置在3N，既避免日常携带时误触触发，又能在需要使用时快速按压启动。尾部的挂绳孔直径为4mm，可穿过直径3mm的尼龙挂绳，方便挂在手腕或者背包挂点上，防止使用时脱手掉落。从结构建模的角度来看，整个壳体的曲面构建采用G2连续的曲率过渡，曲面之间没有硬棱，注塑生产时不会出现应力集中的问题，模具分型面设置在壳体最大轮廓的中分位置，脱模斜度设置为1.5度，能够满足批量注塑生产的工艺要求，内部的筋位布置均匀，筋位厚度为1.2mm，既可以加强壳体的结构强度，

　　又不会因为筋位过厚导致注塑时出现缩痕。内部模块的固定采用卡扣加定位柱的方式，不需要额外打螺丝，装配时只需要将高压模块、电池组件依次卡入腔体内的定位槽，再合上前后壳即可完成组装，装配效率比螺丝固定方案提升40%左右，后期维护拆解也更加方便。前端的电极座采用镶嵌式结构，与壳体前端的内孔过盈配合，过盈量为0.1mm，装配后不会出现松动，电极与内部高压模块的连接采用弹片接触式设计，避免焊接引线在跌落时出现脱焊的问题。整体的重量控制在130g左右，和普通手机的重量相当，随身携带不会有明显的坠重感，壳体表面做细晒纹处理，既可以提升握持时的摩擦力，又不容易残留指纹和划痕，长期使用外观保持度更好。
