轻型踏板电动代步车车体结构设计

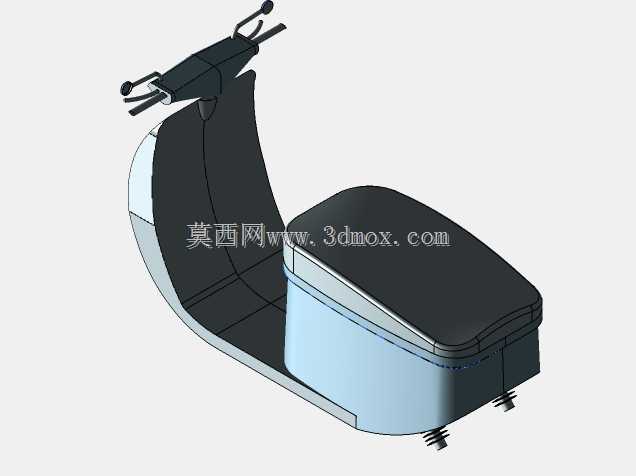

　　本次呈现的两轮轻型电动代步车结构，主要面向城市短途通勤、社区日常接驳的应用场景，覆盖日常3-10公里的出行需求，适配城市非机动车道行驶规范，可满足单人日常出行、就近采购等场景的使用需求，相比传统燃油助力车具备零排放、低噪音、维护成本低的使用优势，相比人力自行车可大幅降低长距离出行的体力消耗。从功能特性来看，该结构预留了完整的驾乘空间，前部设置转向操控总成，集成车把、转向立管结构，可实现前轮转向的操控传递，车把位置预留了刹车手柄、仪表安装位，可后续整合灯光控制、电量显示、调速转把等操控部件；中部为低踏脚平台，采用平整化设计，既可以放置驾乘人员的双脚，也可临时承载小件随身物品，降低驾乘人员上下车的动作幅度，提升日常使用的便利性；

　　后部设置一体化鞍座结构，鞍座下方为整车核心部件的容纳舱，可放置动力电池包、控制器、线路集成模块等核心组件，同时鞍座的支撑结构做了加强处理，可适配不同体重驾乘人员的承载需求，鞍座下方预留了后减震器的安装点位，可连接后轮摇臂结构，过滤行驶过程中路面传递的颠簸振动，提升驾乘舒适度。设计过程中优先考虑了城市使用的通过性与操控灵活性，整车轴距控制在1.2米以内，转向角度预留足够余量，可在狭窄街巷、小区内部道路灵活转向，整车宽度控制在0.4米以内，可轻松通过非机动车道的隔离桩、小区单元门等狭窄通道，整车整备质量控制在55公斤以内，即使出现亏电情况，也可由人力短距离推行。外形设计上采用流畅的曲面覆盖件，前部导流罩做了圆弧过渡处理，

　　既可以降低行驶过程中的风阻，也可避免尖锐棱角在意外剐蹭时造成额外伤害；车身侧围采用分块式设计，覆盖件与内部车架预留足够的安装间隙，可适配后期的外观改色、配件更换需求，覆盖件的安装点位全部做了隐藏式设计，保证外观的整体性。安装边界方面，前部转向立管与车架主体采用焊接式连接，保证转向结构的连接强度，立管内径适配通用25.4mm直径的转向轴承组件，可直接匹配市售主流的电动车前叉、前轮总成；踏脚平台下方为车架的主梁结构，采用矩形钢管焊接成型，主梁厚度预留2mm的壁厚，可承受150kg的额定承载，平台表面预留防滑垫的安装凹槽，可粘贴橡胶防滑垫提升脚部摩擦力；后部鞍座的安装支架采用四点式固定结构，固定孔位采用通用8mm直径的安装孔，

　　孔距适配市售多数常规电动车鞍座的安装尺寸，无需额外打孔即可替换；后减震安装位采用双耳式铰接结构，铰接孔直径10mm，可适配孔距200-220mm的通用液压后减震器，后轮安装位预留12mm直径的轮轴安装孔，可适配10寸规格的常规电动车后轮电机总成；整车线路的走线路径全部在车架内部预留穿线空腔，可将主线束全部隐藏在车架内部，避免线路外露造成的老化、剐蹭破损问题，提升整车线路的使用寿命。在结构强度校核层面，车架主体的受力路径做了连续化处理，从转向立管到主梁再到后部鞍座支架、后轮摇臂铰接点，全部采用平滑的力流传递设计，避免出现应力集中的直角结构，在承载150kg的工况下，车架最大变形量控制在0.8mm以内，可满足长期使用的结构强度需求，不会出现车架变形、开裂的问题。覆盖件的安装卡扣全部采用弹性卡扣结构，配合少量固定螺丝，可实现覆盖件的快速拆装，方便后期的部件检修与更换，覆盖件的边缘全部做了圆角处理，圆角半径不小于3mm，避免安装维护过程中划伤操作人员。
