环形防护架多辐条支撑旋翼防护结构

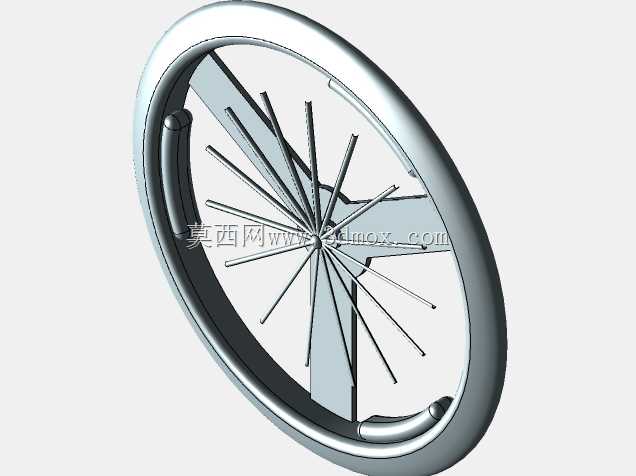

　　这套环形防护结构主要面向小型多旋翼低空作业场景设计，日常作业中，植保、电力巡检、室内测绘等场景下的小型旋翼设备，很容易在贴近障碍物、建筑立面、作物冠层飞行时发生桨叶剐蹭，轻则导致桨叶崩裂、飞行姿态失稳，重则直接造成设备坠机、桨叶碎片飞溅伤人，这套防护结构就是针对这类剐蹭风险做的针对性结构设计。从结构布局来看，整体采用单环形外框作为主要的碰撞受力边界，外框截面做了圆弧过渡处理，没有尖锐棱角，碰撞接触时不会勾挂线缆、织物、作物枝条等易缠绕物件，同时圆弧截面的抗冲击性能优于直角截面，在受到侧向碰撞时能通过微小的弹性形变分散冲击力，避免应力集中导致的外框断裂。内部支撑采用多根径向辐条搭配十字形主支撑梁的组合结构，辐条沿环形框周向均匀分布，

　　一端连接环形外框内壁，另一端汇聚到中心安装座位置，十字形主支撑梁则直接对接中心安装座与环形框的四个正交点位，承担主要的结构载荷，这种布局既保证了整个防护架的结构刚度，又尽可能减少了支撑结构对旋翼下洗气流的遮挡——相比密网式防护结构，辐条加十字梁的通透率更高，不会过多干扰旋翼的气动效率，避免额外增加飞行功耗。中心安装座预留了与旋翼电机底座匹配的安装孔位，安装边界完全适配常规小型旋翼的电机安装尺寸，安装时不需要额外改动电机的固定结构，直接通过标准紧固件就能将整个防护架固定在电机机臂末端，环形外框的内径尺寸略大于旋翼的旋转直径，能保证旋翼旋转时与外框内壁保留足够的安全间隙，不会出现桨叶摩擦防护架的问题，

　　外框的轴向宽度也覆盖了旋翼的上下旋转行程，不管是侧向碰撞还是上下方向的剐蹭，都能先于桨叶接触障碍物。设计过程中特意做了受力路径的优化，当外框某一点受到碰撞冲击力时，力会沿着相邻的两根辐条传递到十字主支撑梁，再分散到中心安装座与机臂连接位置，不会出现单根支撑受力过大断裂的情况，同时辐条的截面做了窄边朝向旋翼旋转方向的处理，进一步降低旋转过程中气流经过辐条产生的紊流，减少紊流对旋翼升力的干扰。实际使用中，这套结构除了防撞功能，还能在设备意外坠地时起到缓冲作用，环形外框先接触地面，吸收部分冲击能量，避免电机、桨叶直接硬接触地面造成损坏，对于新手操作、复杂狭小空间作业的场景，能大幅降低设备的损坏概率。结构上没有多余的复杂曲面，

　　所有支撑结构都采用等截面设计，不管是3D打印小批量制作还是注塑量产，都能简化生产工艺，降低制造成本，安装时不需要复杂的调试步骤，对准安装孔位锁紧紧固件即可完成装配，后期维护如果出现外框或者单根辐条损坏，也可以单独更换对应部件，不需要整体替换整个防护结构。
