等长四缸排气歧管结构设计方案

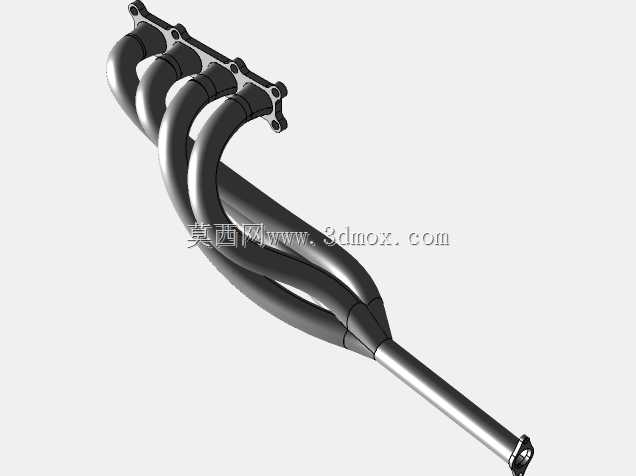

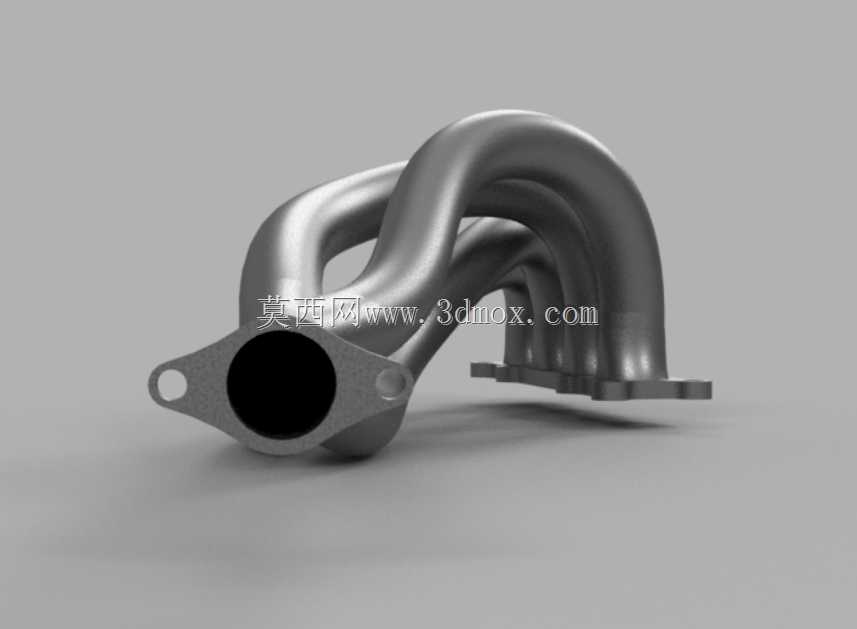

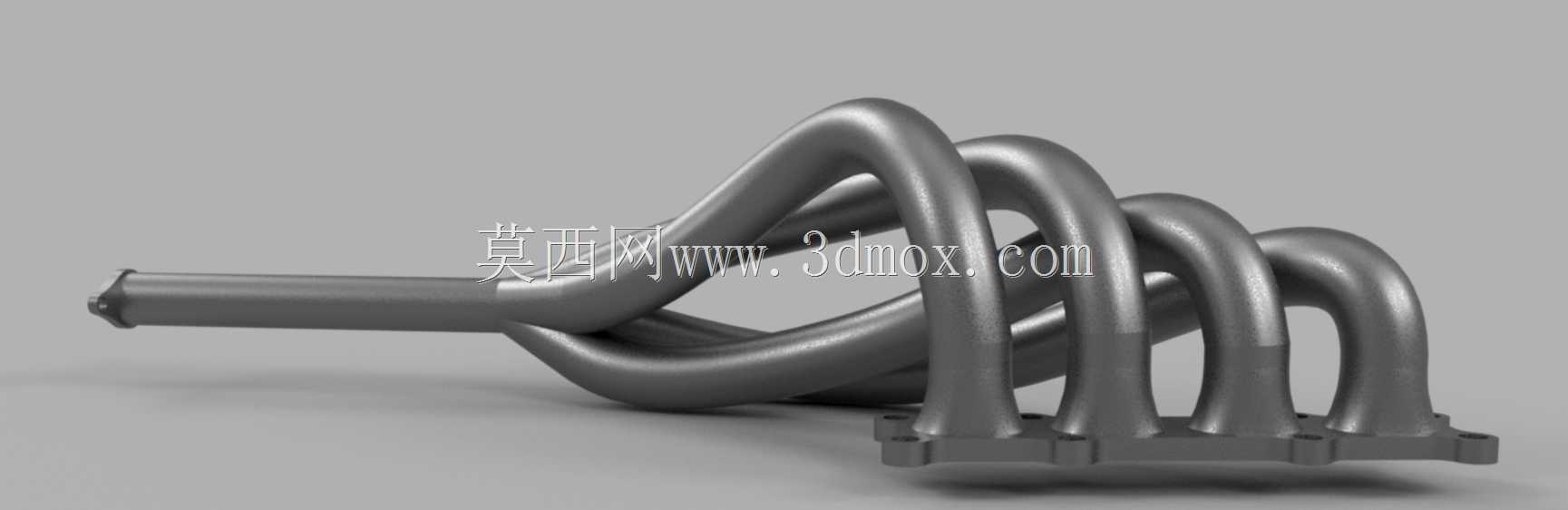

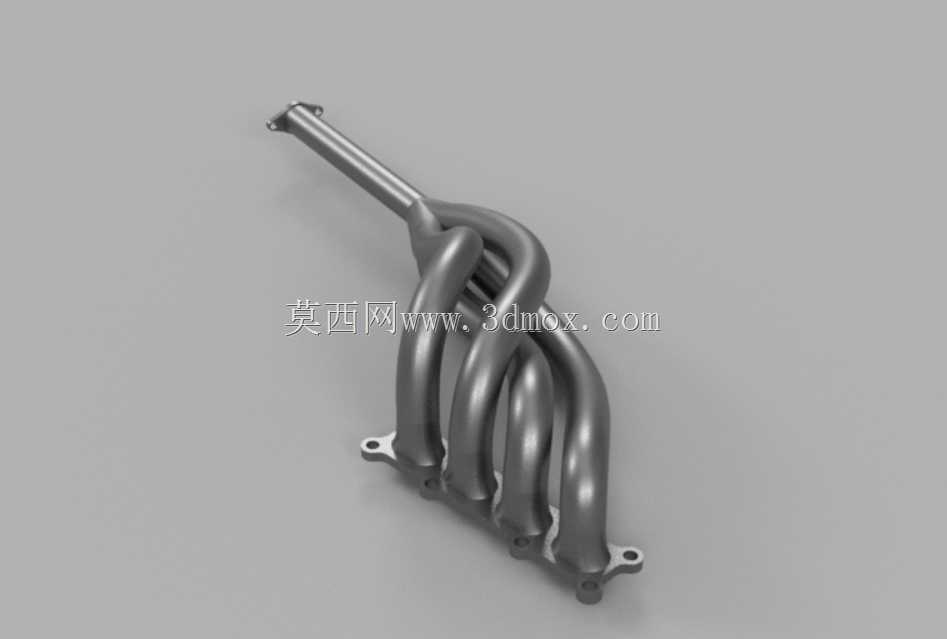

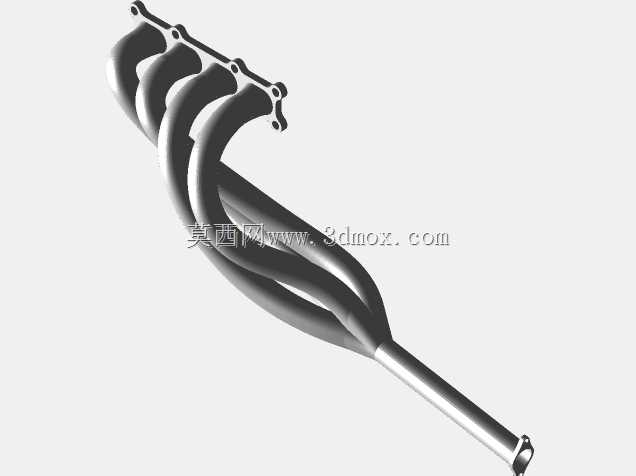

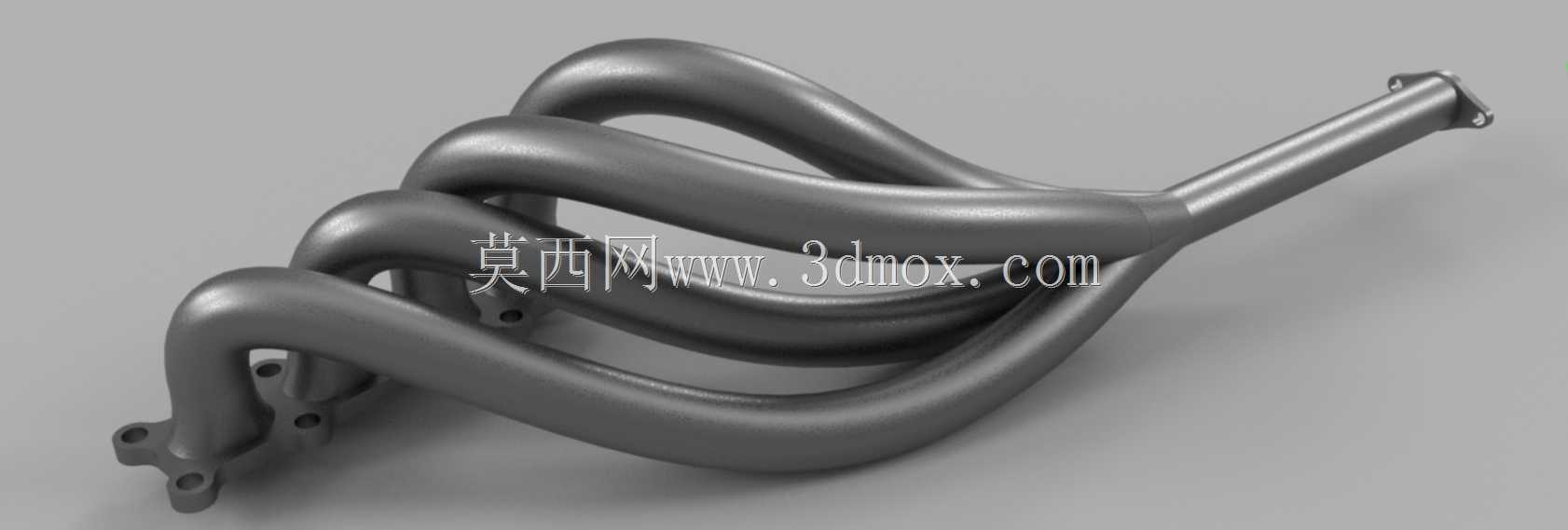

　　在民用小排量乘用车的动力系统开发中，排气歧管作为连接气缸盖排气道与下游排气系统的核心构件，其结构设计直接影响发动机的排气效率、充气效率与动力输出特性，尤其在自然吸气机型的性能优化场景中，歧管的管路长度、弯曲曲率、交汇角度等参数，是决定排气脉冲利用效率的关键因素。这款四缸机型配套的排气歧管，采用了等长管路的布局思路，四个进气法兰接口对应直列四缸的排气道布置，接口端面设置了均匀分布的螺栓安装孔，安装时可通过金属密封垫片与气缸盖排气侧端面紧密贴合，保证高温排气工况下的密封可靠性，避免出现排气泄漏导致的动力损失与排放超标问题。从实际装车的应用场景来看，这类等长排气歧管多用于偏向动力响应调校的乘用车型，

　　能够在发动机中高转速区间更好地利用排气脉冲的负压效应，减少各缸之间的排气干涉，让每个气缸排出的废气都能顺畅汇入集合端，降低排气背压，从而提升气缸的换气效率，帮助发动机在高转速区间获得更充沛的动力输出。设计过程中，管路的弯曲走向经过了多轮空间校核，每一段管路的弯折半径都控制在合理区间，既避免了过小弯折半径导致的排气阻力骤增，也兼顾了发动机舱内的安装空间边界，不会与周边的防火墙、悬架塔顶、冷却管路等部件发生运动干涉。歧管的集合端采用了渐缩式的汇流结构，四个独立管路的废气在汇入主排气通路时，气流方向经过平滑引导，减少了不同气缸排气气流的对冲紊流，降低了排气过程中的能量损耗，同时也能在一定程度上优化排气声浪的品质，避免出现杂乱的排气杂音。

　　在安装边界的设计上，进气侧法兰的平面度公差控制在较高精度范围，能够适配不同厚度的排气密封垫片，法兰上的螺栓孔位置与主流直列四缸气缸盖的排气侧安装孔位匹配，安装时按照规定扭矩依次紧固螺栓，即可保证长期高温振动工况下的连接可靠性；出气端的接口采用了标准的圆形管路连接结构，可直接对接三元催化器或者前段排气管路，接口处预留了卡箍或者法兰连接的安装空间，方便后续排气系统的装配与维护。从结构强度的角度考虑，歧管的管路壁厚经过合理设定，既能够承受排气过程中的高温高压冲击，也不会因为壁厚过大导致整体重量过高，增加动力系统的额外负载；管路的弯折处采用了平滑的圆弧过渡，没有应力集中的锐角结构，能够有效降低长期热胀冷缩工况下出现结构开裂的风险，

　　提升部件的使用寿命。在实际的整车匹配过程中，这类排气歧管的布局还需要考虑与周边热源部件的隔热间隙，避免高温管壁对周边的线束、橡胶管路造成热辐射损伤，必要时可在歧管外侧加装隔热罩，进一步降低发动机舱内的热负荷。不同于普通量产车型采用的短歧管铸铁排气结构，这款等长设计的歧管在管路长度的一致性上做了精准控制，四个气缸的排气通路长度差值控制在极小范围内，能够让各缸的排气脉冲到达汇流端的时间差保持一致，最大化利用排气惯性的抽吸效果，这对于自然吸气发动机的动力提升尤为明显，在改装场景与性能车的原厂开发中，这类结构的排气歧管都有着广泛的应用。设计过程中还需要兼顾冷启动工况下的暖机速度，管路的散热速率经过平衡，既不会因为散热过快导致三元催化器达到工作温度的时间过长，也不会因为热量积聚导致歧管本身出现过热变形的问题。整体结构没有多余的冗余设计，每一段管路的走向都同时服务于气流通畅性与空间安装需求，四个进气接口的间距与直列四缸的缸心距保持匹配，能够直接适配多数1.5L-2.0L排量的直列四缸自然吸气发动机，在三维建模过程中，管路的曲面连续性经过反复调整，保证内壁光滑无凸起，减少排气气流在管路内部的沿程阻力，让废气排出过程更加顺畅。
