原创概念款乘用车车轮结构设计方案

　　日常做整车底盘部件匹配时，车轮作为直接关联行驶安全、操控表现与外观质感的核心部件，其设计边界需要同时覆盖结构强度、装配适配、动态性能与造型表达多个维度，这套概念款车轮的设计，最初是针对小型乘用代步车的轻量化改装需求展开，在前期方案推演阶段，首先明确了核心的安装边界参数：轮辋适配常规15寸家用轿车的轮毂轴承安装位，PCD节圆直径匹配主流四孔安装规格，中心孔尺寸对应常见前驱小型车的轴头直径，偏距设置兼顾轮拱内的避让空间，避免转向满打时轮胎与翼子板内衬、减震器弹簧座发生运动干涉，同时保证轮距变化处于原厂调校允许的范围内，不会过度改变转向节的受力力矩。

　　从功能特性层面看，这套车轮采用了胎圈座与轮辐一体化的结构思路，轮辋部分的胎圈座圆角半径严格匹配民用真空子午线轮胎的装配要求，轮缘高度兼顾低滚阻轮胎的支撑性与拆装便利性，避免日常补胎拆装时造成胎圈损伤；轮辐部分采用了七辐大曲面的流线造型，并非单纯追求外观效果，每根轮辐的截面厚度从中心安装盘位置向轮辋连接位置做渐变过渡，中心安装盘区域预留了足够的厚度来分散螺栓预紧力，避免长期行驶后安装面出现压溃变形，辐条靠近轮辋的位置做了等强度削薄处理，在保证径向、侧向冲击强度达标的前提下，尽可能降低非簧载质量——对于小型乘用车而言，非簧载质量每降低1kg，带来的悬挂响应提升效果相当于簧载质量降低5-8kg，这也是车轮轻量化设计的核心价值所在。

　　在实际应用场景中，这类车轮既可以适配城市通勤的小型电动代步车，也可以作为入门级燃油乘用车的改装替换部件，轮辐的曲面造型在车辆行驶过程中可以引导气流穿过刹车盘区域，带走制动过程中产生的热量，避免长距离下坡制动时出现热衰减；轮胎部分采用了无花纹的光滑胎面设计，是针对干燥铺装路面的概念化设定，胎壁厚度设置兼顾了滤震性能与侧向支撑性，胎壁与轮辋的衔接位置做了平滑过渡，能够降低高速行驶时的胎面风阻，同时减少轮拱内部的乱流，间接提升整车的空气动力学表现。

　　设计过程中需要反复校核的边界条件还包括：车轮的动平衡余量预留，轮辐的质量分布均匀性控制，避免高速旋转时出现径向跳动；中心安装孔的倒角尺寸，保证装配时能够顺利导入轴头定位面，不会出现卡滞；螺栓孔的沉台深度，匹配轮毂螺栓的球面贴合面，保证螺栓锁紧时接触面完全贴合，避免行驶过程中螺栓松动；轮辋的气门嘴安装位预留，避开轮辐的遮挡位置，方便后续充气、胎压监测模块的安装。

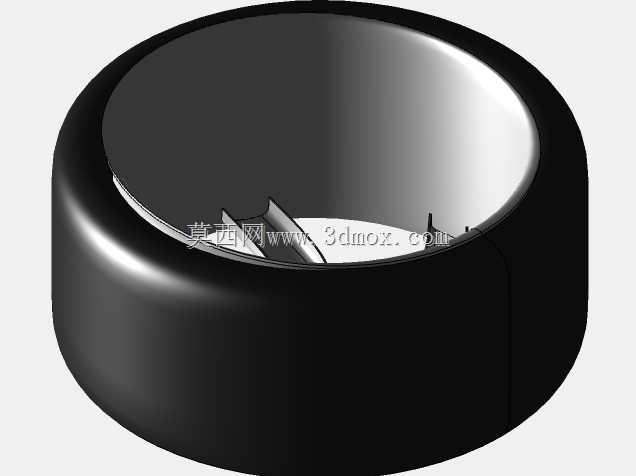

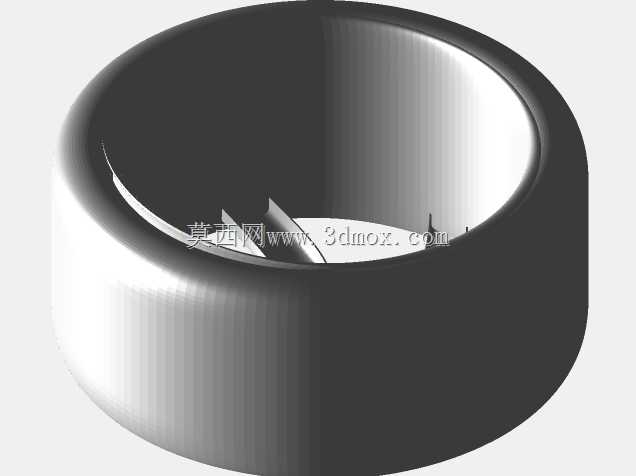

　　不同于量产车车轮需要兼顾全路况、全气候的使用需求，这套概念设计在结构上做了针对性的取舍：轮辐的大开口设计虽然牺牲了部分防泥水、防碎石的防护能力，但大幅提升了刹车系统的散热效率，更适合城市铺装路面的使用场景；光滑胎面的设定虽然不适合湿滑、非铺装路面，但在干燥路面上能够获得最大的接地面积，提升抓地力表现，适合作为展示类、场地体验类的配套部件。在三维建模过程中，所有曲面都做了G2连续处理，既保证后续渲染出图时的光影流畅度，也为后续如果要做CNC手板加工、或者开模量产预留了工艺可行性，轮辐背面做了均匀的拔模斜度，避免铸造或者锻造加工时出现脱模困难，所有棱角位置都做了R角过渡，减少应力集中点，提升部件的疲劳寿命。

　　从装配逻辑上看，这套车轮不需要改动原车的悬挂、刹车、转向部件，直接替换原厂车轮即可完成安装，安装后车轮的转动半径与原厂保持一致，不会影响时速表的校准，也不会改变转向系统的阿克曼角特性，保证转向手感与原厂设定保持一致；轮辋的宽度匹配195-215宽度区间的民用轮胎，用户可以根据自身的使用需求选择不同性能取向的轮胎，不需要额外调整轮拱间隙，正常行驶时不会出现轮胎蹭刮轮拱的问题。
