JBL Clip便携式蓝牙扬声器外观结构设计

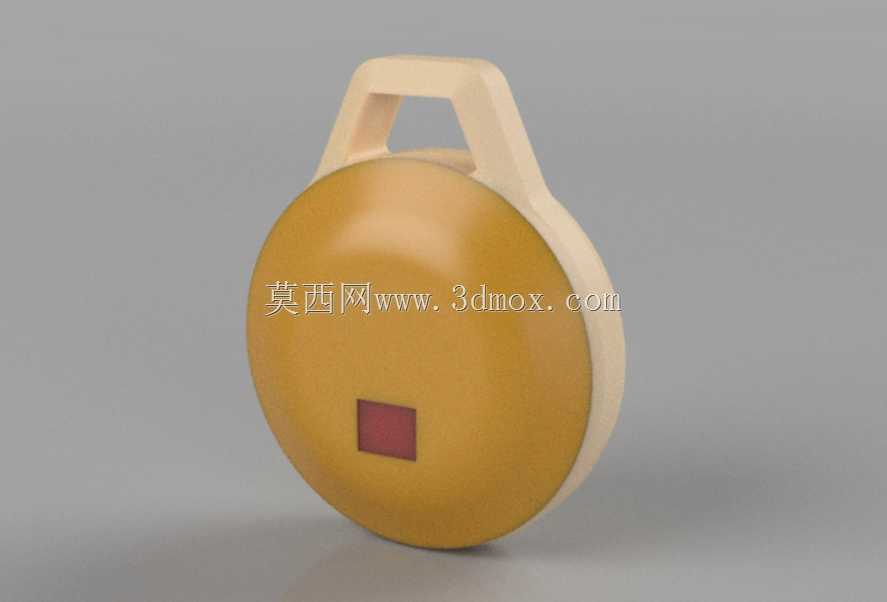

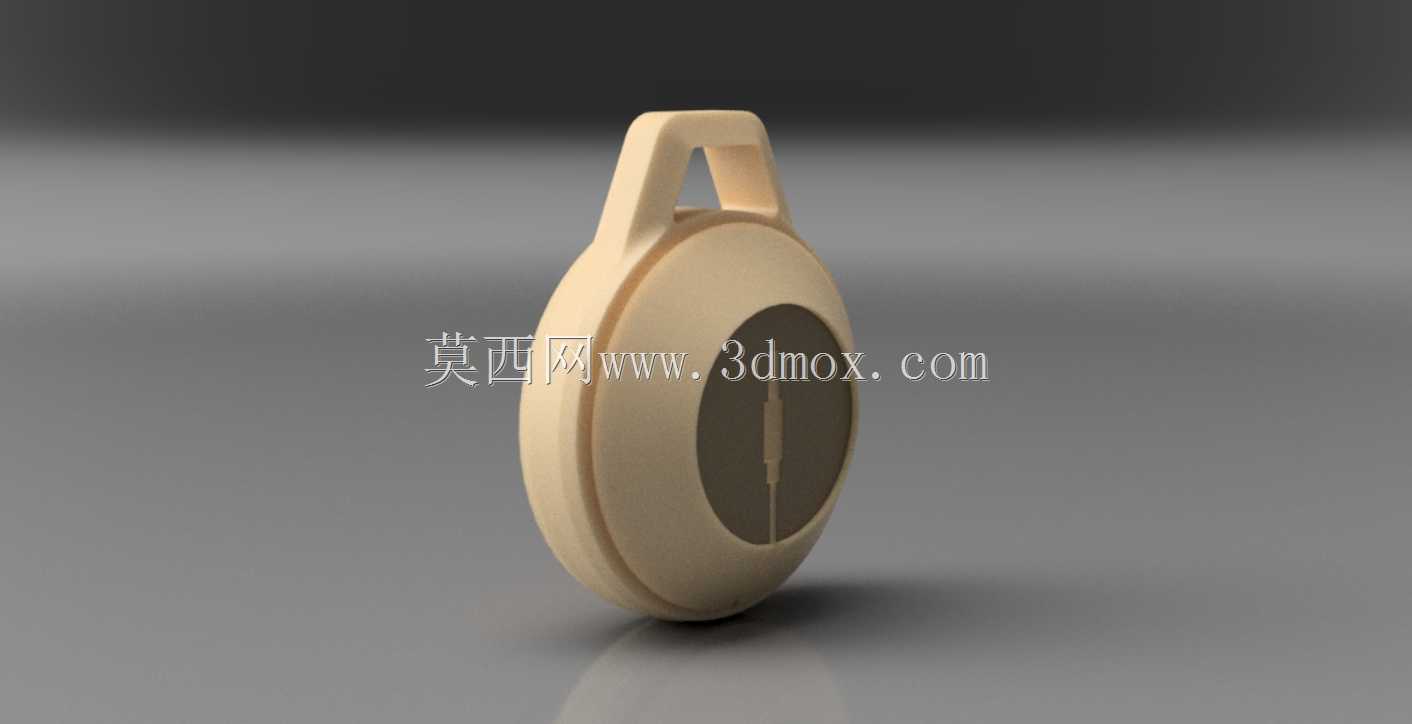

　　这款便携式扬声设备的结构设计，核心围绕户外随身使用场景展开，整体采用正圆形腔体作为主体发声结构，搭配一体化成型的挂扣结构，能够适配背包挂带、帐篷支架、自行车车把等多种户外挂载场景，解决传统便携音箱放置不便、容易滑落的使用痛点。从结构设计逻辑来看，圆形腔体的选型并非单纯追求外观辨识度，更重要的是圆形结构能够让内部扬声器单元形成更均匀的声腔共振空间，减少异形腔体带来的声染色问题，同时圆形外壳的结构强度更高，在同等壁厚条件下抗挤压、抗跌落性能优于方形或其他异形壳体，能够适配户外复杂使用环境下的磕碰场景。设备正面设置的方形功能按键区域，采用内凹式布局设计，按键表面与壳体外表面保留0.8mm的高度差，既能够避免日常携带过程中误触按键，

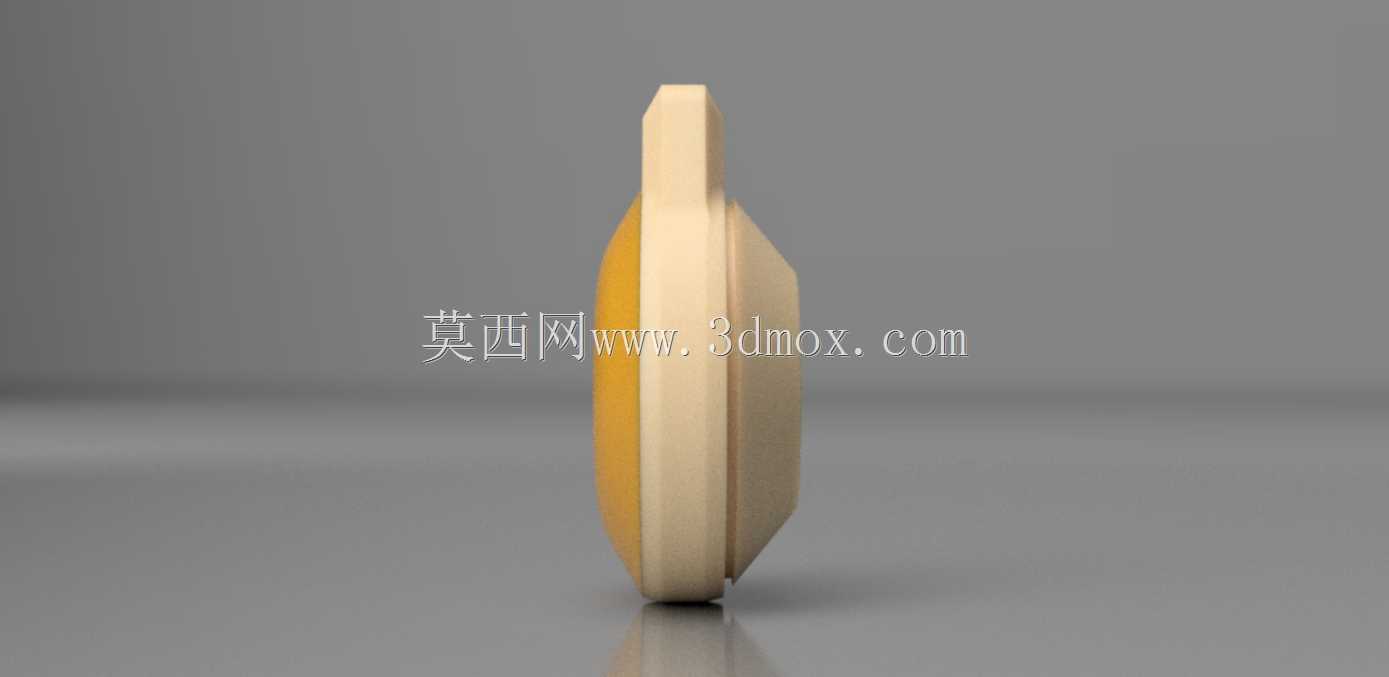

　　也能让用户在盲操作时通过触感快速定位按键位置，无需目视即可完成播放暂停、曲目切换等基础操作，适配徒步、骑行等视线无法长时间停留于设备的使用场景。顶部一体化的挂扣结构采用与壳体同色系的硬质耐磨材质，挂扣内侧做了R3的圆角过渡处理，不会对挂载的织带、杆件表面造成磨损，挂扣的开口尺寸经过适配，能够兼容直径15mm以内的圆杆以及宽度30mm以内的织带，覆盖绝大多数户外装备的挂载点位，挂扣与主体腔体的连接位置做了加厚的筋位补强，能够承受5kg以内的静态拉力，即使挂载在背包外侧随身体剧烈晃动，也不会出现连接断裂的问题。从尺寸边界来看，主体腔体直径控制在86mm，整体厚度38mm，挂扣突出主体的高度为22mm，整体重量控制在150g以内，

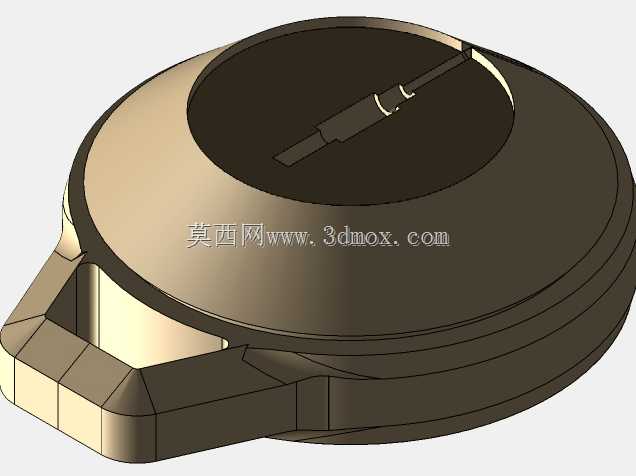

　　不会给户外携带增加过多负重，腔体的接缝位置采用周向的超声波焊接结构，配合壳体表面的哑光亲肤涂层，能够实现IPX7级别的防水能力，可应对户外突发降雨、泼溅甚至短时间浸水的使用场景，满足露营、溯溪、沙滩等复杂户外环境的使用需求。内部结构设计上，扬声器单元采用偏心安装布局，将被动辐射器设置在腔体背面位置，与正面的全频发声单元形成前后呼应的声场结构，在小体积腔体内实现更好的低频表现，同时电路板与电池组件采用分层排布方式，电池固定在腔体下半部分，既能够降低设备整体重心，让挂载状态下设备更稳定，也能将电路部分与声腔区域做物理隔离，避免发声振动对电路元器件的连接可靠性造成影响。壳体的壁厚设计采用渐变式方案，挂扣位置壁厚3.2mm保证结构强度，

　　主体腔体侧壁壁厚2mm兼顾结构强度与轻量化需求，按键位置的壁厚减薄至1.2mm，保证按键按压的手感反馈清晰，不会出现按压卡滞的问题。出声孔位置采用隐藏式布局，设置在壳体与挂扣连接的下沿位置，既能够避免出声孔直接朝向外部被异物堵塞，也不会因为放置平面遮挡出声孔影响音质表现。设备的边角位置全部做了R5以上的圆角处理，没有尖锐棱角，一方面能够提升握持手感，另一方面在发生跌落时，圆角结构能够更好地分散冲击力，降低壳体开裂的风险。从实际使用场景的适配来看，这款设备除了户外随身使用，也能够适配桌面近场听音、浴室防水使用、小型聚会扩音等多种场景，挂扣结构在桌面使用时还可以作为支架使用，将设备调整至合适的仰角，让发声方向正对用户耳部，提升近场听音的体验。整体设计没有多余的装饰性结构，所有外观特征都服务于功能需求，方形按键与圆形腔体形成的视觉对比，既提升了产品的辨识度，也没有额外增加结构复杂度，兼顾了生产装配的工艺性，壳体采用一体化注塑成型工艺，除了按键与内部元器件之外，外部壳体仅需要两个零件即可完成装配，能够有效控制生产过程中的装配公差，提升产品的一致性。
