2.5寸手动法兰连接球阀结构设计

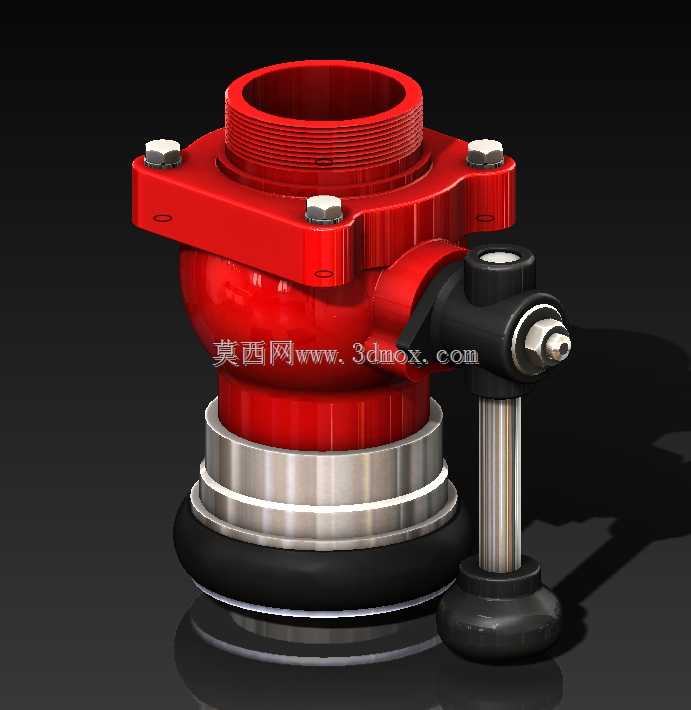

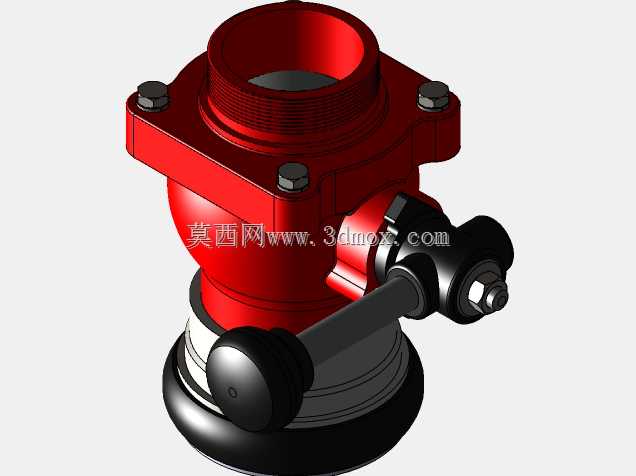

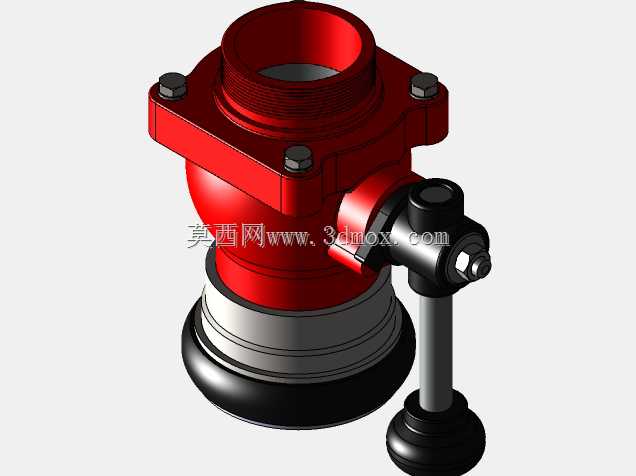

　　这款2.5英寸通径的手动球阀，主要面向低压流体输送管路的通断控制场景，常见于消防供水、市政给排水、小型工业循环水系统以及农用灌溉管路的支路控制环节，核心作用是通过手柄操作实现管路内流体的快速截断与导通，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无缩径，流体阻力损失极低，适合需要频繁启闭或者快速切断介质的工况。从结构设计来看，整体采用侧装式分体阀体结构，阀体主体为球墨铸铁材质做红色防腐涂装，适配户外或者潮湿工况的防锈需求，上端为外螺纹连接端，直接可以和同规格的内螺纹管路接头旋合装配，下端为带密封胶圈的承插式连接结构，配合金属压圈可以实现和软管或者法兰接头的快速密封对接，不需要额外加工焊接坡口，

　　现场安装效率更高。球体部分采用镀铬抛光处理，表面粗糙度控制在Ra0.8以下，和阀座的密封配合面贴合紧密，低压工况下零泄漏，阀杆采用下装式防吹出结构，即使阀杆上端的压盖出现松动，介质压力也不会把阀杆顶出阀体造成安全事故，操作手柄为杠杆式结构，加长的金属杆搭配防滑橡胶握套，操作人员不需要借助额外工具，单手就可以完成90度旋转启闭，手柄端部的定位凸台和阀体上的限位块配合，可以精准限制全开和全关的位置，避免操作过位导致密封面磨损。安装边界方面，这款球阀的上端外螺纹为标准2.5寸管螺纹，螺纹有效旋合长度不小于25mm，下端承插口的外径适配标准2.5寸输水软管，阀体主体的最大外轮廓宽度为180mm，手柄全开状态下的横向伸出长度为120mm，

　　安装时需要在阀体侧面预留至少150mm的操作空间，方便人员转动手柄，阀体总高度不含手柄为210mm，竖直安装时上下管路的同轴度偏差需要控制在2mm以内，避免额外的安装应力作用在阀体上导致密封面错位泄漏。设计过程中重点考虑了现场维护的便捷性，阀体上端的三个紧固螺栓采用标准外六角规格，现场只需要普通扳手就可以拆开阀盖，更换内部的阀座密封件或者球体，不需要整体拆卸阀体从管路上切割下来，大幅降低后期运维成本。流道设计上采用全通径结构，球体的通孔直径和管路通径完全一致，介质流经时不会产生节流效应，一方面减少了压力损失，降低输送泵的能耗，另一方面也不会在阀腔内部残留介质，适合输送带有少量固体颗粒的污水或者消防用水，

　　不会出现颗粒卡涩球体导致无法启闭的问题。阀杆的密封采用双重O型圈结构，一道密封负责阻隔介质外泄，另一道密封负责阻挡外部的灰尘、水汽进入阀腔磨损阀杆，在户外露天安装时也能保证长期使用不会出现阀杆处渗漏的问题。手柄的操作力矩经过优化，在1.6MPa额定工作压力下，单人操作的力矩不超过15N·m，不需要借助加力杆就可以轻松启闭，避免了大口径阀门操作费力的问题。连接端的密封设计上，上端螺纹配合生料带或者密封胶可以实现1.6MPa压力下的静密封，下端承插口的橡胶密封圈为丁腈橡胶材质，耐水、耐老化，正常使用寿命不低于5年，压圈采用不锈钢材质，不会因为锈蚀导致无法拆卸更换胶圈。整体结构没有复杂的异形零件，所有零部件都可以采用常规的铸造、机加工工艺生产，制造成本低，互换性强，适合批量生产应用在各类低压流体输送场景中。
