二分之一英寸内螺纹手动球阀结构设计

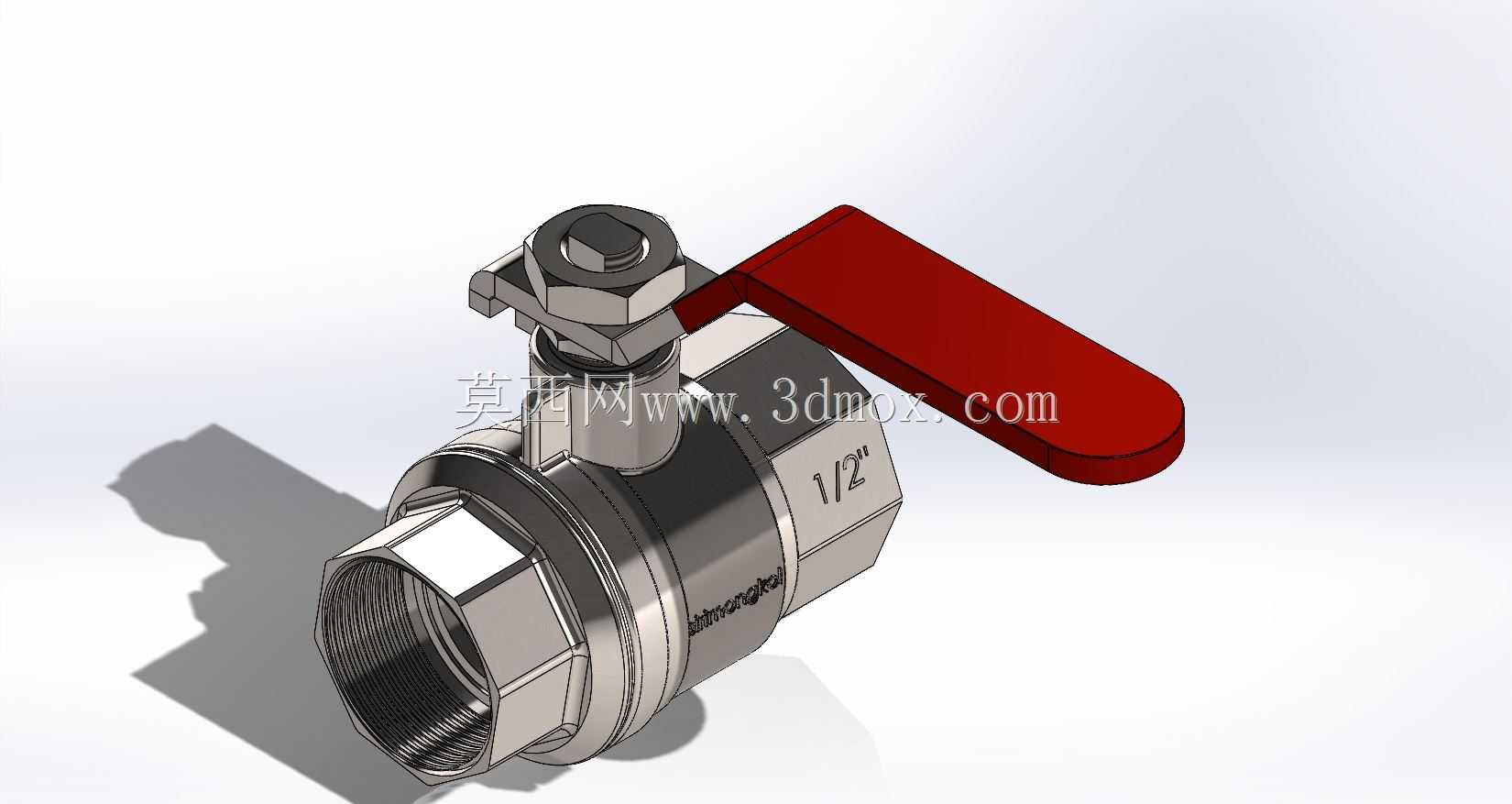

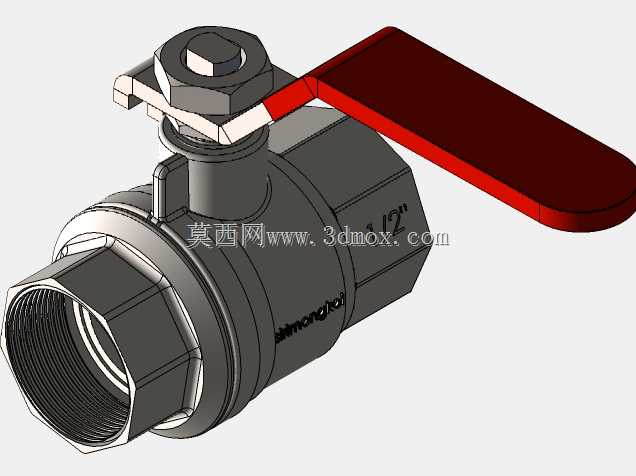

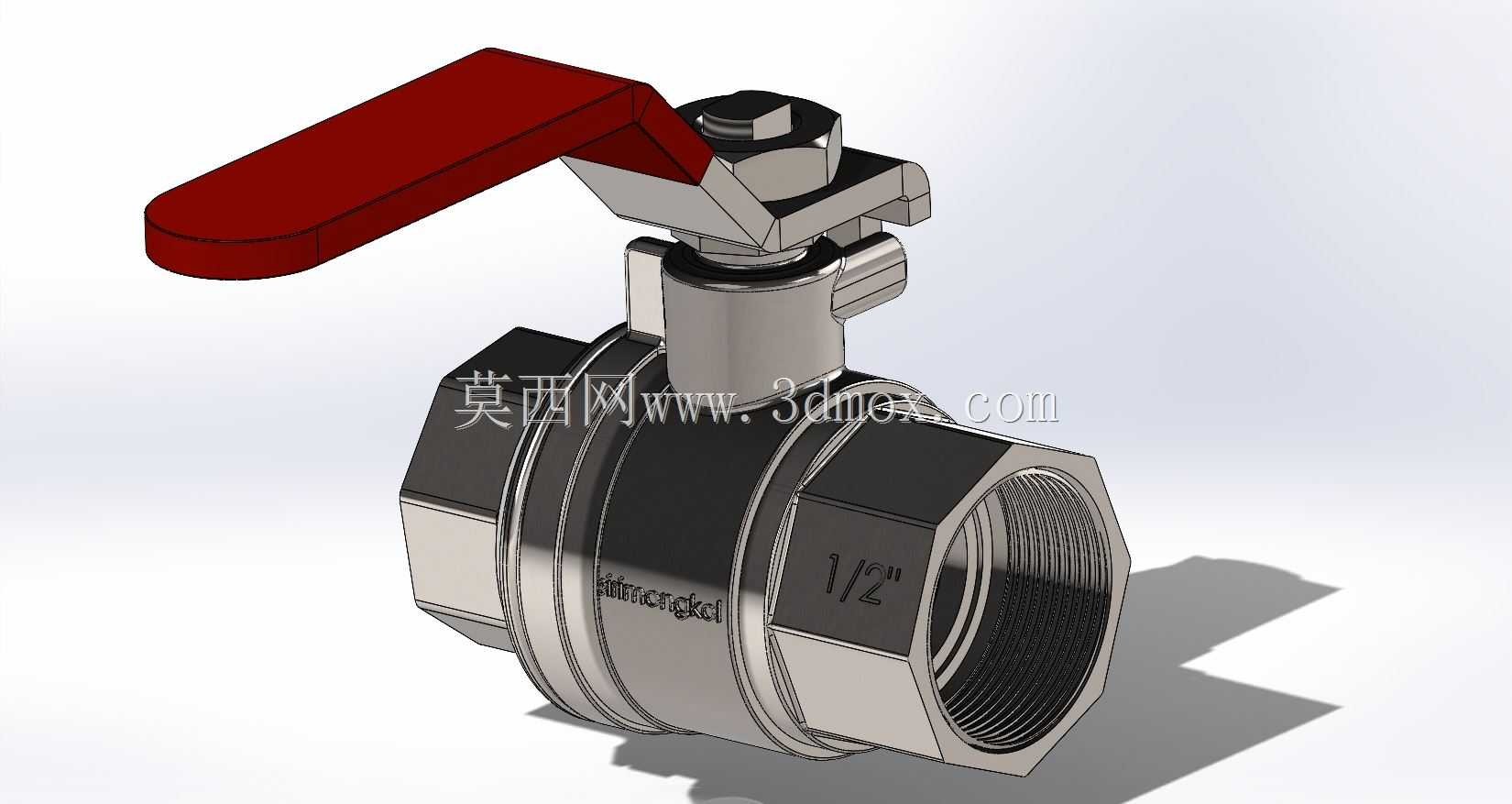

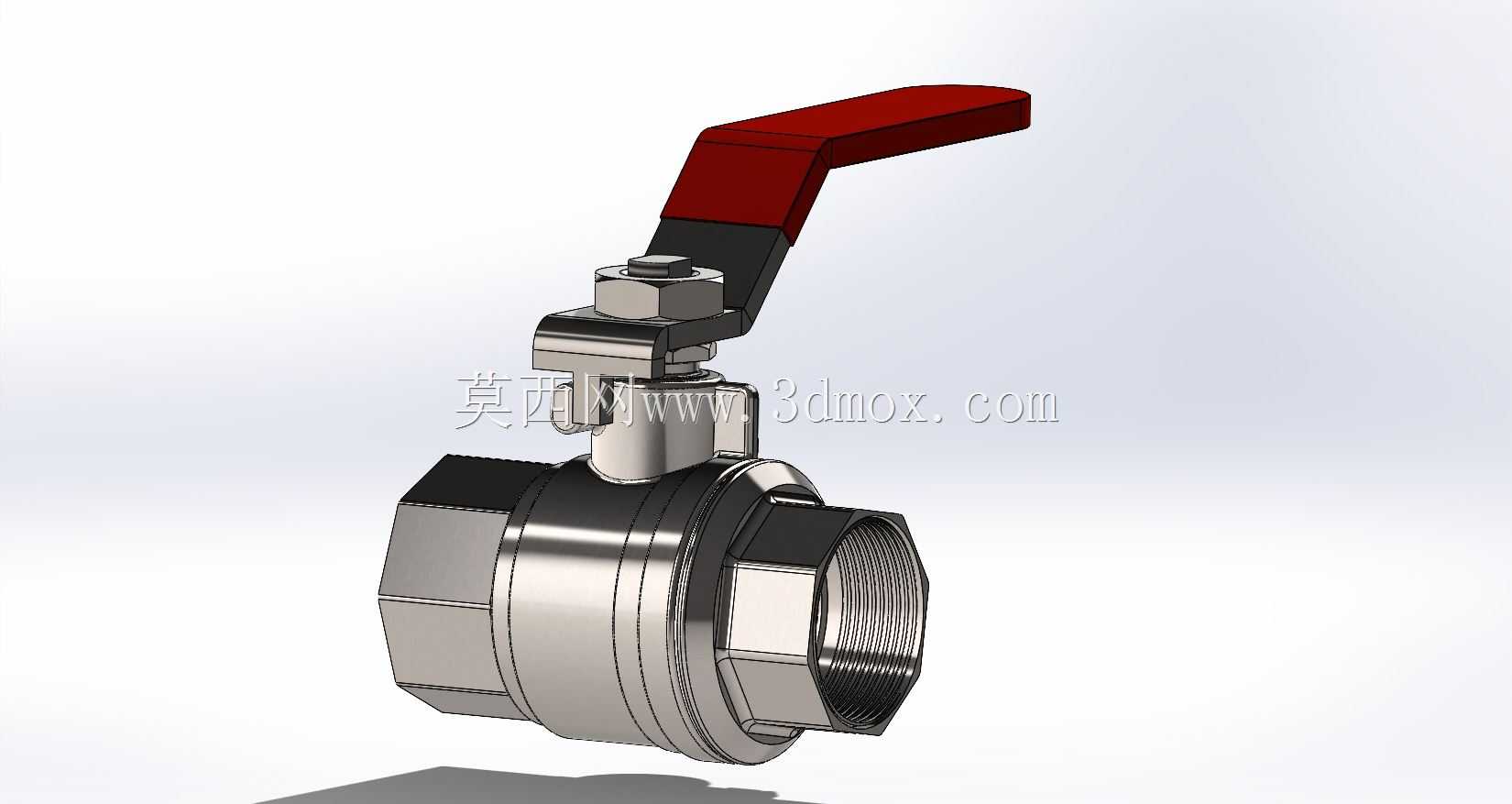

　　这款手动球阀的建模完全贴合民用给排水、小型液压回路、低压气动输送系统的实际使用需求，在做结构设计时首先考虑的是现场安装的适配性，两端采用标准1/2英寸内螺纹接口，匹配常规四分管路的外螺纹端头，不需要额外加工转换接头，现场施工时直接缠绕生料带即可完成对接，阀体整体最大外轮廓控制在合理范围，不会出现安装后手柄被周边管路、墙体遮挡无法操作的问题，手柄的转动行程严格按照90度开关位做限位设计，全开时手柄方向与管路走向平行，全关时与管路垂直，现场巡检人员不需要凑近观察阀位标识，远距离就能判断阀门的通断状态，能有效降低误操作概率。

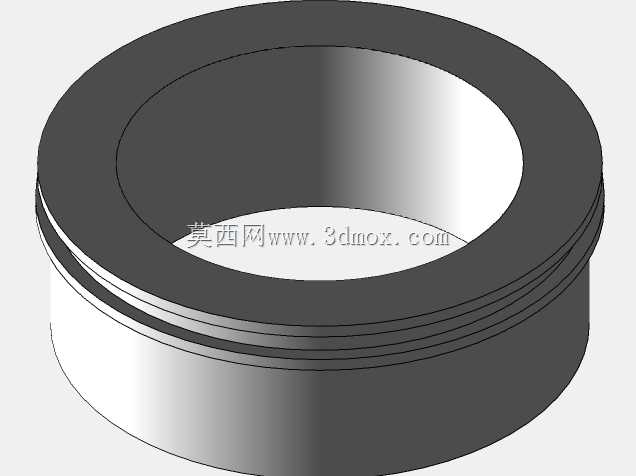

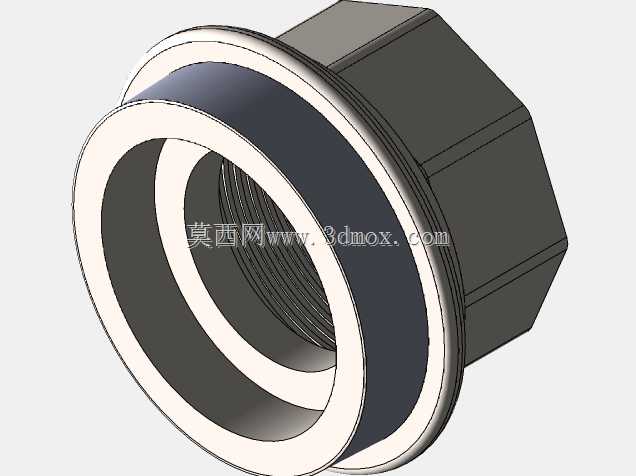

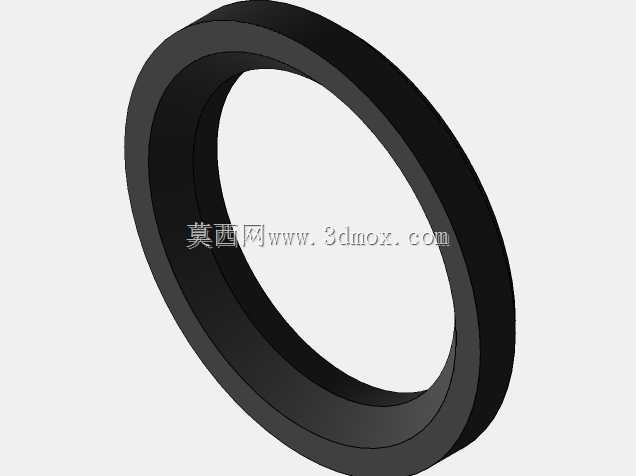

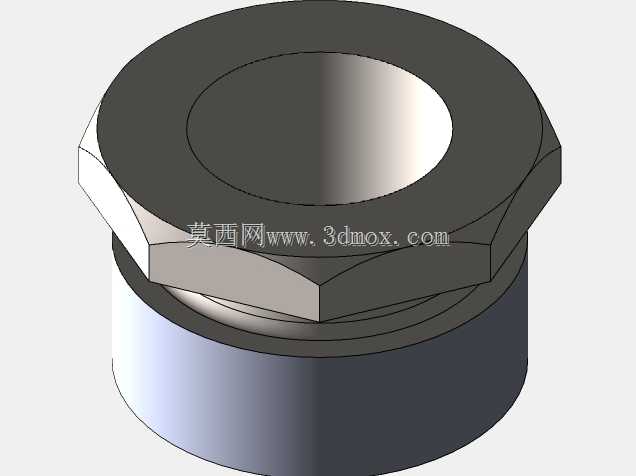

　　从内部结构来看，球体采用通孔直径与通径等宽的设计，不存在缩径带来的流阻增大问题，介质流经阀体时不会出现明显的压力损失，对于输送清水、低压气体、无强腐蚀性的轻质油品这类介质都能适配，球体与阀体之间的密封座采用弹性压紧结构，装配时通过阀盖的螺纹旋合量控制密封预紧力，既不会因为预紧力过大导致手柄操作力矩过高，也不会因为预紧力不足出现低压渗漏的问题，阀杆部位采用下装式结构，即使长期使用出现阀杆密封磨损，也不需要把整个阀门从管路上拆下来，就能在线更换密封填料，大幅降低后期运维的工作量。

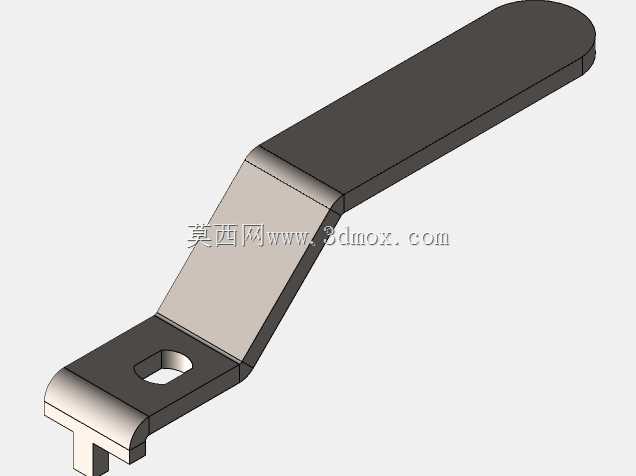

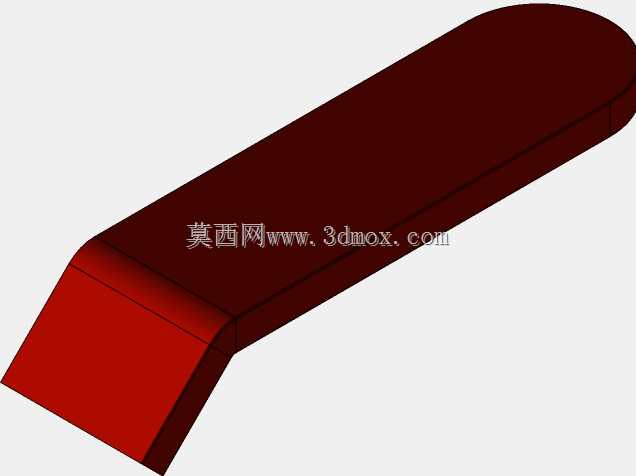

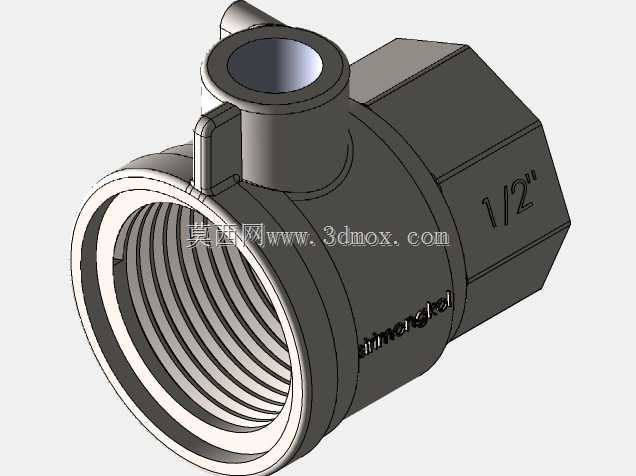

　　建模过程中对各个零件的配合公差做了贴合实际加工的设定，阀体的铸造圆角、加工退刀槽、螺纹收尾的细节都做了还原，没有出现理想化的无倒角、无工艺结构的问题，比如阀体两端内螺纹的入口处做了1x45度的导向倒角，管路对接时更容易对准螺纹牙型，不会出现错牙咬坏螺纹的情况；手柄与阀杆的连接采用扁方定位结构，装配时不需要做周向调整就能保证开关位的角度准确，手柄末端做了圆弧过渡的包边结构，手动操作时不会硌手，即使戴劳保手套操作也能顺畅发力。

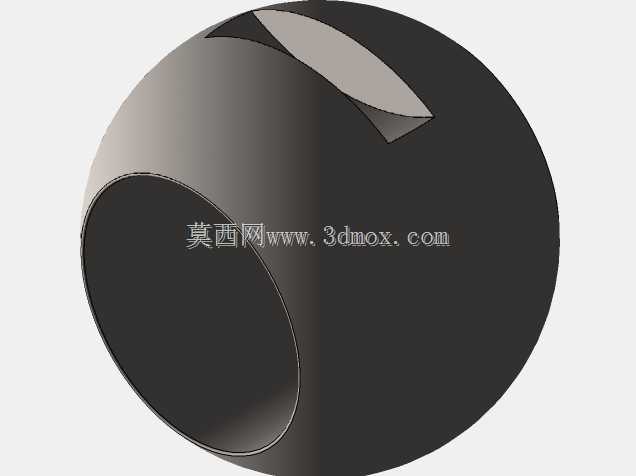

　　在安装边界的考量上，这款球阀的最小安装预留空间只需要满足手柄转动90度的空间需求即可，阀体本身的结构长度符合常规小口径球阀的安装尺寸，替换同通径的旧球阀时不需要调整原有管路的间距，直接拆装替换就能完成，不管是用在户内自来水支路的控制、小型设备的冷却水回路通断，还是车间压缩空气管路的支路控制，都能满足使用要求。球体的表面做了光滑曲面处理，建模时的曲面连续性达到G2级别，不会出现曲面棱线导致的介质流道紊流，也不容易在球体表面积存介质杂质，长期使用也不会因为杂质卡涩导致开关卡滞。阀杆顶部的压紧螺母采用标准六角结构，现场用普通活动扳手就能完成压紧调整，不需要专用工具，适配绝大多数现场运维的工具配置条件。
