内螺纹连接手动铜制球阀结构设计

　　在民用给排水、小型液压回路、低压气动输送、暖通管路分支等场景里，这类两端内螺纹连接的手动铜球阀是管路通断控制最常用的元件之一，相比闸阀、截止阀，它的启闭行程极短，扳动90度即可完成全开或全关操作，日常运维中操作人员不需要额外工具，仅凭手柄位置就能直观判断阀门启闭状态，能有效避免误操作带来的流体泄漏或者管路断流问题。从实际使用场景来看，这类小通径球阀常被用在设备进水支路、气动工具气源端、小型换热设备进出口、家用燃气支路等位置，适配的介质包括常温清水、压缩空气、低压蒸汽冷凝水、无强腐蚀性的轻质油品等，铜质基体的抗锈蚀能力能满足多数非强酸强碱工况的长期使用需求，不需要做额外的表面防腐处理就能在普通室内环境下服役多年。

　　设计这类球阀的时候，首先要考虑的是密封可靠性，球体与阀座的配合面需要保证足够的圆度与表面粗糙度，避免启闭过程中出现卡滞或者内漏，阀杆与阀体之间的密封采用多级填料压合结构，不需要频繁压紧填料就能保证长期使用下的外密封性能，手柄的长度经过力矩匹配，普通人手施加的扳动力就能轻松克服密封面的摩擦力完成启闭，不会出现扳不动或者启闭过松导致的误碰变位。阀体的流道采用全通径设计，介质流经阀门的时候压力损失极小，不会在阀腔内部形成明显的紊流或者积留杂质，对于含有少量细小固体颗粒的流体也有不错的通过能力，不容易出现卡堵问题。两端的内螺纹采用标准管螺纹规格，安装的时候不需要额外定制转接头，直接和同规格的外螺纹管路或者接头配合，缠绕适量生料带或者加装密封垫就能完成可靠连接，安装边界上要预留出手柄扳动的空间，手柄在全开状态下与管路轴向平行，全关状态下与管路轴向垂直，周边至少要留出大于手柄长度的操作空间，避免被周边管路或者设备构件挡住无法完成全行程扳动。

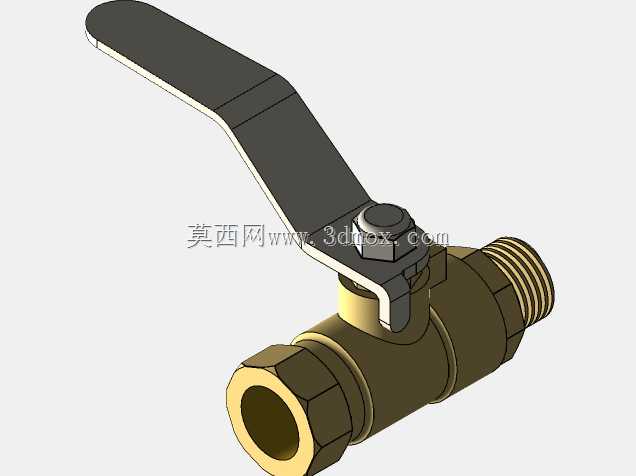

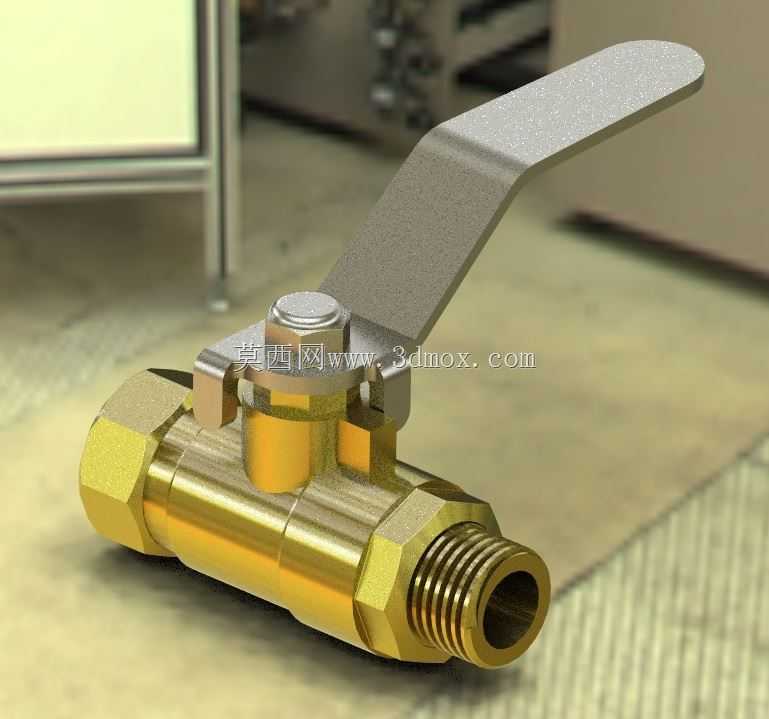

　　从结构细节来看，阀体采用锻造铜材加工而成，相比铸造阀体组织更致密，承压能力更强，不容易出现砂眼渗漏问题，球体采用铜质硬密封搭配软密封阀座的组合结构，常温下软密封能保证零泄漏，当介质温度稍高的时候金属配合面也能维持基础密封性能，不会因为软密封材料轻微变形就出现密封失效。阀杆采用下装式结构，即使阀杆处的压盖出现松动，阀杆也不会被管路内部的压力顶出造成介质喷溅，本质上提升了使用过程中的安全性能。手柄采用冲压钢板弯折成型，表面做喷塑处理，握持的时候不会打滑，长期接触水汽也不容易出现锈蚀脱落，手柄与阀杆的连接采用扁方配合加螺母锁紧的结构，多次启闭之后也不会出现手柄打滑空转的问题。

　　在做设备选型或者管路布置的时候，这类球阀不需要考虑安装方向，水平或者垂直管路上都可以安装，不会因为安装姿态影响密封性能和操作手感，日常维护只需要定期检查阀杆处有没有渗漏，扳动手柄确认启闭顺畅即可，不需要拆解做额外保养。如果是用在有振动的管路上，可以在手柄全开或者全关的位置加装简易的限位卡件，避免长期振动导致手柄慢慢移位出现半开半关的状态，造成不必要的节流损失或者密封面冲蚀。建模的时候要注意各配合部位的公差匹配，球体与阀座的配合间隙要控制在合理范围，过大会导致内漏，过小会导致启闭力矩过大操作费力，螺纹部分的建模要符合管螺纹的标准牙型与公差，避免安装的时候出现螺纹配合过紧滑牙或者过松渗漏的问题，阀杆与阀体的配合部位要预留填料安装的空间，保证密封填料有足够的压缩量实现可靠密封。
