50mm口径涵道式动力风扇结构设计

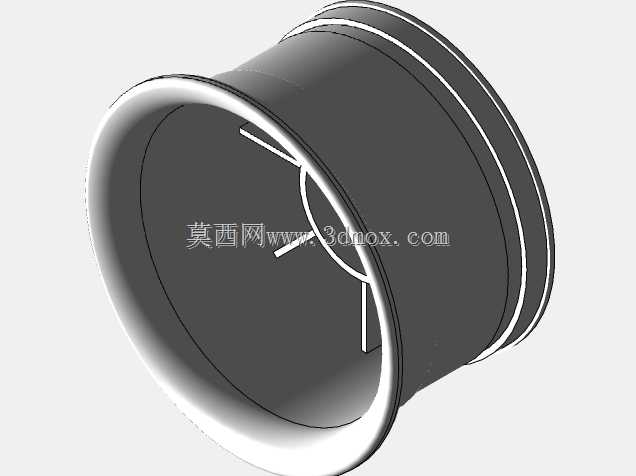

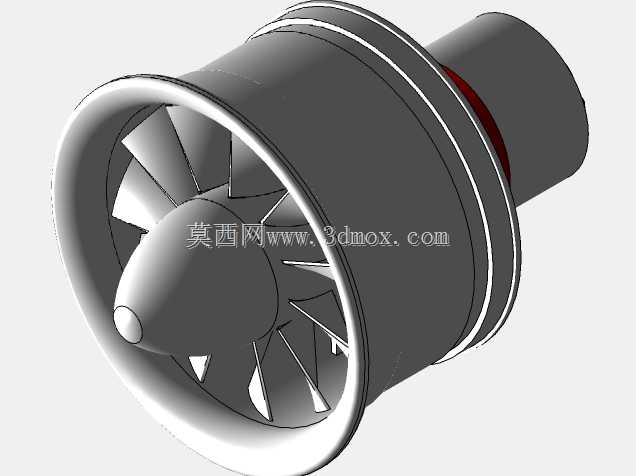

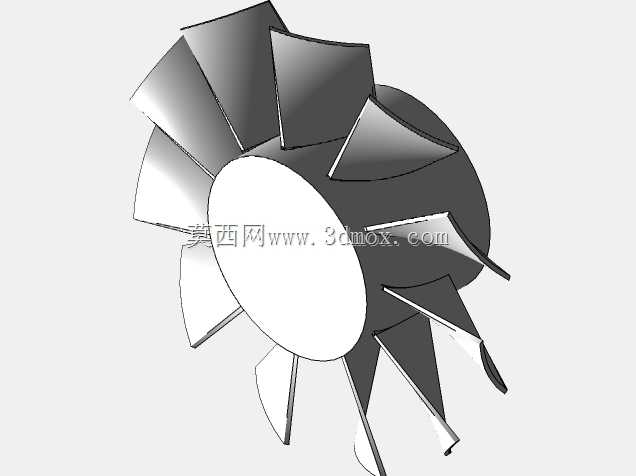

　　这款50mm口径的涵道动力单元，是航模动力系统里常用的推力输出部件，区别于外露螺旋桨，涵道结构能将叶轮转动产生的气流约束在固定风道内，既提升气流导出的平顺性，也能降低桨叶尖端的涡流损耗，同等功率输入下能获得更高的推力转化效率，同时包裹式的结构也能避免高速转动的桨叶触碰异物造成损坏，提升小型飞行器的使用安全性。从结构设计逻辑来看，整个单元分为进气整流罩、叶轮组件、涵道筒体、尾部出气段四个核心部分，进气端的椭球形整流头锥是经过流场优化的形态，能让进入涵道的气流顺着锥面平滑过渡到叶轮区域，避免进气端出现气流分离造成的紊流，减少推力损失的同时也能降低工作状态下的气动噪音。叶轮采用多叶片前倾设计，叶片的翼型截面沿径向做了扭转角度渐变，

　　靠近轮毂位置的叶片安装角更大，靠近涵道内壁的叶尖位置安装角更小，匹配不同半径位置的线速度差异，让整个叶展方向的气流加压效率保持一致，避免局部气流失速。涵道筒体的内壁与叶尖之间预留了极小的装配间隙，这个间隙的控制是设计的关键，间隙过大会导致叶尖漏气损失，降低整体效率，间隙过小则会因为加工公差、工作震动导致叶尖刮蹭内壁，造成部件损坏，设计时需要结合常用的加工精度、材料受热形变余量来确定合理的间隙值。尾部的出气段做了微收敛设计，能让叶轮加压后的气流在流出涵道前进一步加速，提升出口气流的喷射速度，最终获得更大的反作用推力。从安装边界来看，整个涵道单元的最大外径为50mm，筒体长度适配常规航模机身的安装舱位，

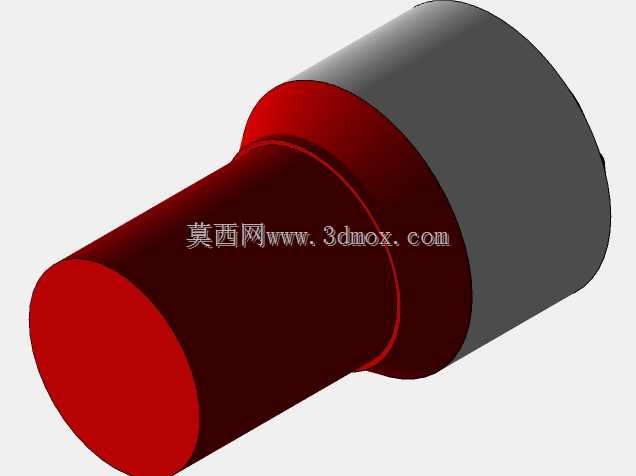

　　尾部的连接段可以直接对接动力电机的安装座，不需要额外设计复杂的转接结构，安装时只需要保证涵道的进气端不被机身结构遮挡，预留足够的进气流通面积，就能保证动力单元的工作效率。这类涵道动力单元除了应用在小型航模飞机上，也可以作为小型风洞的动力源、桌面级通风设备的动力模块，或是小型管道送风系统的增压单元，在设计这类结构时，需要重点关注叶轮的动平衡调校，因为50mm级别的涵道工作转速通常在每分钟数万转，微小的动平衡偏差都会带来明显的震动，不仅会产生额外的噪音，还会影响连接电机的轴承寿命，严重时甚至会导致叶轮在高速转动下出现结构损坏。建模过程中，叶轮部分的曲面构建是核心难点，需要先确定不同半径位置的翼型截面参数，再通过曲面放样连接各个截面，

　　保证叶片表面的曲率连续，避免出现曲面折角造成的气流扰动；涵道筒体的同轴度也是需要重点保证的尺寸，从进气口到出气口的内圆面需要保持较高的同轴度，才能保证叶尖间隙均匀，避免出现局部间隙过小的问题。整流头锥与轮毂的连接采用定位止口设计，装配后能保证头锥与叶轮的同轴度，避免高速转动时头锥出现偏摆。整个结构的壁厚设计也结合了常用的注塑加工工艺要求，筒体壁厚保持均匀，避免出现壁厚突变导致的注塑缩水、形变问题，安装位的局部做了加厚处理，提升连接位置的结构强度，承受电机工作时的扭矩输出与震动载荷。在实际选型应用时，需要根据所需的推力值匹配对应转速的电机，同时要考虑涵道工作时的电流负载，匹配对应的电调参数，安装时要在涵道与机身固定位之间增加减震垫，吸收高速转动产生的高频震动，避免震动传递到机身结构上影响机载设备的正常工作。
