90毫米口径航模涵道动力单元结构设计

　　该90毫米口径涵道动力单元，主要面向固定翼航模、垂直起降航模的动力集成场景，是替代螺旋桨动力的高推重比动力方案，尤其适配对飞行速度、外观仿真度有要求的喷气式航模机型，在高速航模赛事、仿真航模制作领域应用广泛。从实际使用场景来看，这类涵道单元需要在高转速工况下持续稳定输出推力，同时要匹配航模机身的安装空间，兼顾动平衡表现与气流效率，避免出现推力损失、振动过大的问题。

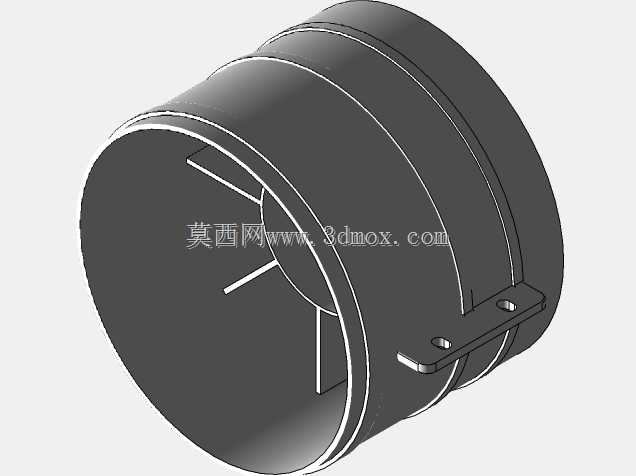

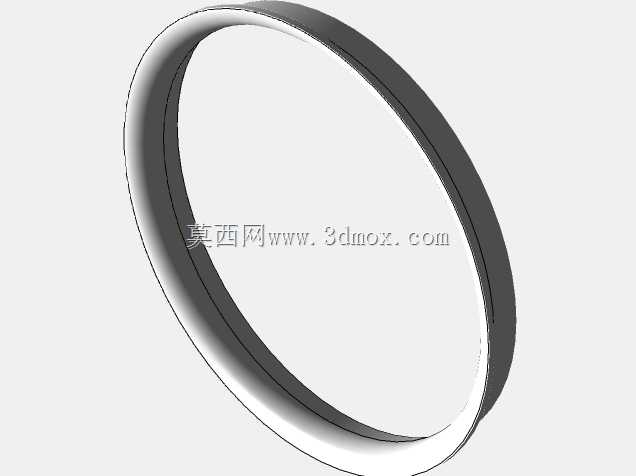

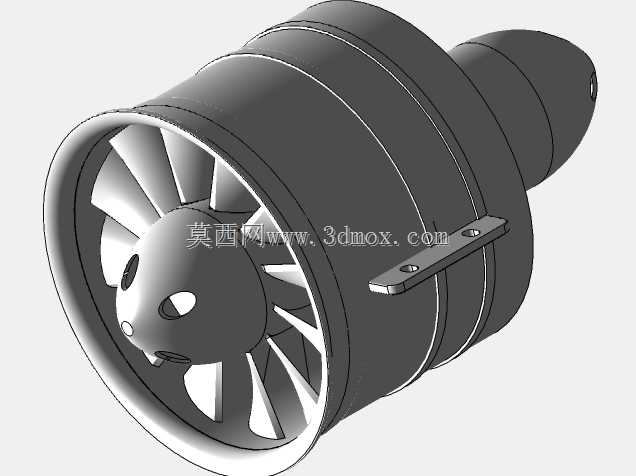

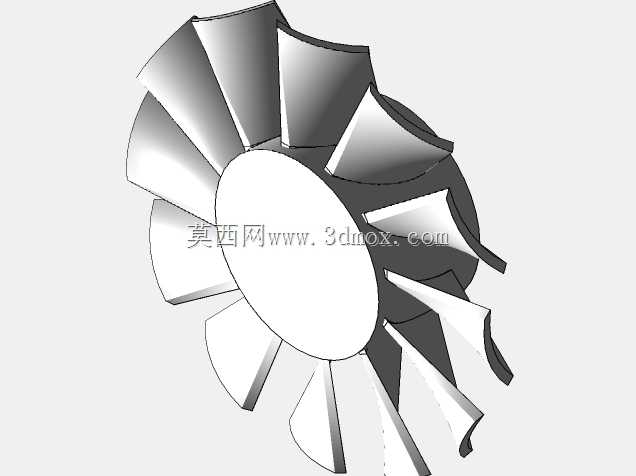

　　从功能特性来看，该涵道采用一体化外筒包裹叶轮的结构，相比外露螺旋桨，能够将叶轮旋转产生的气流完全约束在风道内，通过筒壁的整流作用提升气流出口速度，同时避免叶轮外露带来的安全隐患，也能让航模的机身线条更流畅，契合喷气式机型的仿真外观需求。叶轮采用多叶片径向布局设计，叶片型线经过气流优化，能够在高转速下将轴向进入的气流高效加压后从尾段喷出，尾段采用渐缩式整流罩结构，能够进一步收拢气流，提升出口动压，转化为有效推力。筒身侧面设置的安装凸耳带定位孔，可直接通过螺丝与航模机身的安装座固定，安装凸耳的位置经过重心匹配设计，能够让动力单元的安装位置贴合航模的重心轴线，减少推力线偏移带来的飞行姿态调整难度。

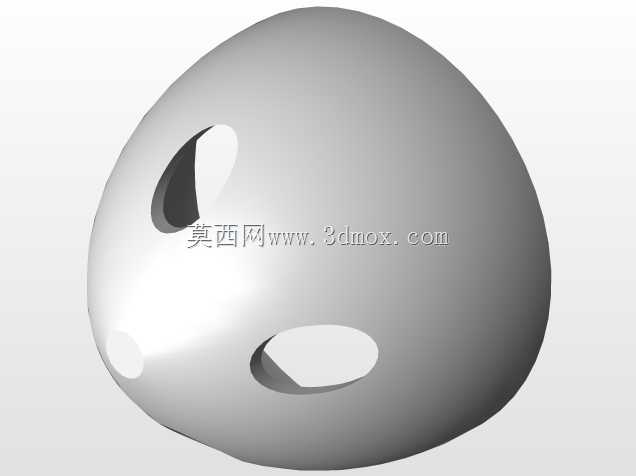

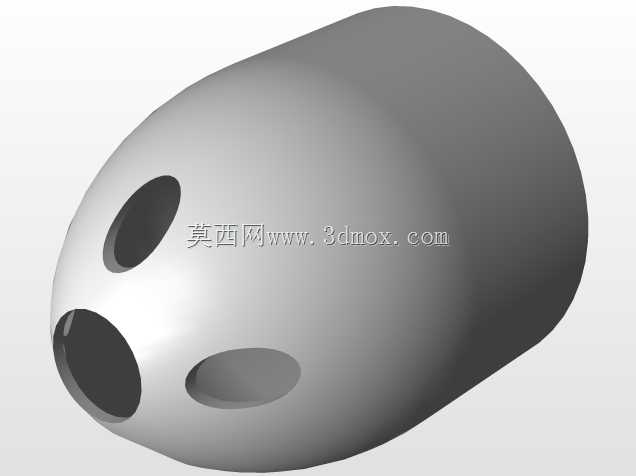

　　设计过程中，首先需要确定涵道的核心尺寸边界，90毫米的外径尺寸是航模涵道的主流规格之一，能够适配多数1.2米至1.8米翼展的固定翼航模的机身内部空间，外筒的壁厚控制在兼顾结构强度与重量的区间，避免过重影响航模的推重比。叶轮的叶片数量与角度经过匹配设计，既要保证足够的气流流量，也要控制叶片旋转时的空气阻力，降低驱动电机的负载，同时叶片与外筒内壁的间隙控制在极小范围内，避免间隙过大产生气流回流损失推力，也避免间隙过小导致叶轮旋转时与筒壁剐蹭。尾段的整流锥采用流线型设计，能够填充叶轮中心的低压区，减少叶轮后方的气流紊流，提升气流的平顺性，降低高速运转时的气动噪音。

　　从安装边界来看，该涵道单元的轴向长度适配常规航模机身的动力舱长度，进气端需要预留足够的进气间隙，保证气流能够顺畅进入涵道内部，避免进气不足导致推力下降、电机过热；尾段的出气端需要与航模的尾喷口对接，对接处的过渡要平顺，避免出现台阶产生气流阻力。安装凸耳的孔位间距符合该规格涵道的通用安装标准，能够直接替换同规格的其他涵道产品，降低航模改装的适配成本。在结构强度方面，外筒与安装凸耳采用一体化结构设计，能够承受高转速下的振动载荷，避免长期使用后安装位出现松动、断裂的问题；叶轮的中心孔位适配标准规格的航模电机输出轴，能够直接与对应KV值的外转子无刷电机配合，装配时只需保证叶轮与电机轴的同轴度，即可实现良好的动平衡表现，减少高速运转时的振动。

　　实际选型使用时，需要注意该涵道的推力输出特性，其推力随转速提升的线性度较好，适合搭配电调实现精准的动力控制，满足航模在起飞、巡航、特技动作时的不同动力需求。风道内壁的光滑度会直接影响气流效率，设计时内壁做了光面处理，减少气流与壁面的摩擦损失，相比粗糙内壁的同尺寸涵道，能够提升约5%到8%的有效推力。叶轮的叶片前缘做了钝化处理，避免高速运转时细小杂物撞击叶片导致叶片崩缺，提升使用的可靠性。
