64毫米涵道动力单元结构设计方案

　　航模动力系统的选型匹配中，小尺寸涵道风扇始终是像真喷气类航模的核心动力部件，本次呈现的64毫米规格涵道结构，是针对6s供电体系优化的动力输出单元，在固定翼航模、小型涵道式无人机的动力配置场景中应用广泛。从实际使用场景来看，这类涵道单元主要适配翼展在700-1200mm区间的喷气式像真机，相比同规格外露螺旋桨，涵道结构的气流经过整流后输出更集中，高速飞行状态下的气动效率更高，同时外露旋转部件被涵道壁包裹，起降过程中碰到地面杂物或者机体部件时，不容易出现桨叶断裂的情况，日常外场飞行的故障率更低。

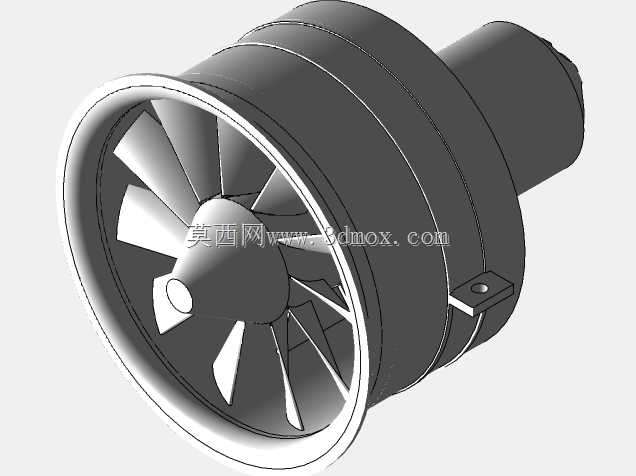

　　从功能特性来看，该涵道单元采用多叶片离心式叶轮设计，叶轮叶片的曲面经过气动优化，在高转速运转时能够将进入涵道的气流进行加压后从尾部喷口高速喷出，以此产生向前的推力。叶轮中心的整流锥采用流线型圆弧过渡，能够减少气流进入叶轮中心区域时的紊流产生，降低运转过程中的气动噪音，同时提升气流的导入效率。涵道外壁采用等直径圆筒结构，内壁与叶轮叶尖的间隙控制在极小范围内，避免叶尖间隙过大导致的气流回流损失，保证动力输出的效率。涵道侧壁预留的安装凸耳带有标准安装孔位，能够直接通过螺丝固定在航模机身的动力舱内，不需要额外设计复杂的转接固定结构，适配多数同级别涵道航模的安装位尺寸。

　　从设计思路层面拆解，整个结构优先保证动力输出的同轴度，涵道筒体与尾部电机安装座采用一体化同轴定位结构，电机装入安装座后，输出轴与涵道中心轴线的同轴度偏差控制在极小范围内，避免高转速下叶轮出现偏心震动的问题。叶轮的叶片采用等强度变厚度设计，叶片根部厚度更大，能够承受高转速下的离心力，叶尖位置厚度适当减薄，降低叶片自身的转动惯量，让电机的动力响应更迅速，油门变化时转速爬升更快，飞行操控的跟手性更好。涵道筒体的壁厚经过优化，在保证结构强度、避免高转速下筒体出现共振形变的前提下，尽可能降低自身重量，减少航模的无效载荷。

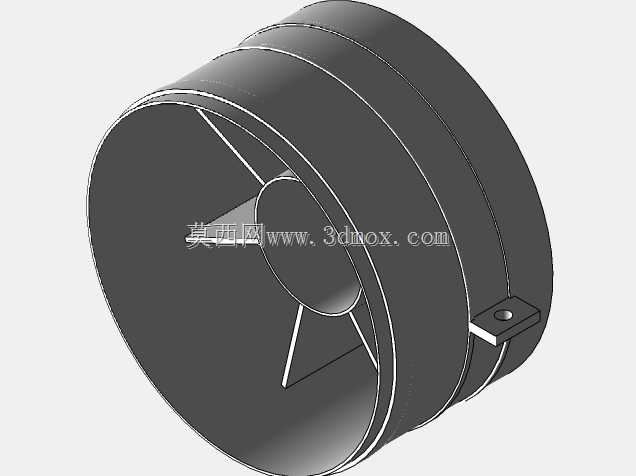

　　从安装边界与尺寸参数来看，该涵道单元的主体外径为64毫米，整体轴向长度适配常规28系列外转子无刷电机的安装尺寸，安装凸耳的孔位间距符合同级别涵道的通用安装标准，安装时只需要在机身动力舱位置预留直径65毫米的筒体容纳空间，以及对应凸耳的固定孔位即可完成装配。尾部的电机安装腔能够适配主流6s供电规格的2840、2845级别外转子无刷电机，不需要对涵道结构进行二次切削修改。进气端的唇边采用圆弧过渡设计，能够避免大迎角飞行状态下进气口气流分离导致的推力损失，保证各个飞行姿态下动力输出的稳定性。

　　在实际结构建模过程中，所有配合面的公差都按照航模制作的通用精度要求设置，叶轮与电机轴的配合位采用标准轴径适配，装配时不需要额外打磨就能完成紧配安装。涵道内壁的光滑度要求较高，建模时保证内壁曲面连续无台阶，减少气流沿壁面流动时的摩擦阻力。整个结构没有冗余的设计部件，所有结构都服务于气流整流、动力传递、安装固定三个核心功能，在保证结构可靠性的前提下做到了重量最优，适配航模产品对动力部件重量敏感的使用需求。这类涵道结构除了航模场景外，也可用于小型管道通风设备、桌面级气流实验装置的动力单元，结构本身的同轴度设计、间隙控制思路，也能为其他小尺寸轴流风扇类产品的结构设计提供参考。
