卡特汉姆七号轻量化敞篷跑车结构

　　这款轻量化敞篷跑车的三维结构，完全围绕赛道驾驶与轻量化玩乐属性搭建，没有冗余的舒适化配置，所有结构设计都服务于减重、操控响应提升两个核心目标。从实际应用场景来看，这类车型多用于赛道日体验、业余赛车赛事、复古车爱好者收藏改装，也可作为高校车辆工程专业轻量化结构设计、底盘调校的教学参考载体，其极致的轻量化思路也能为小型电动跑车、单人通勤代步车的结构设计提供参考。

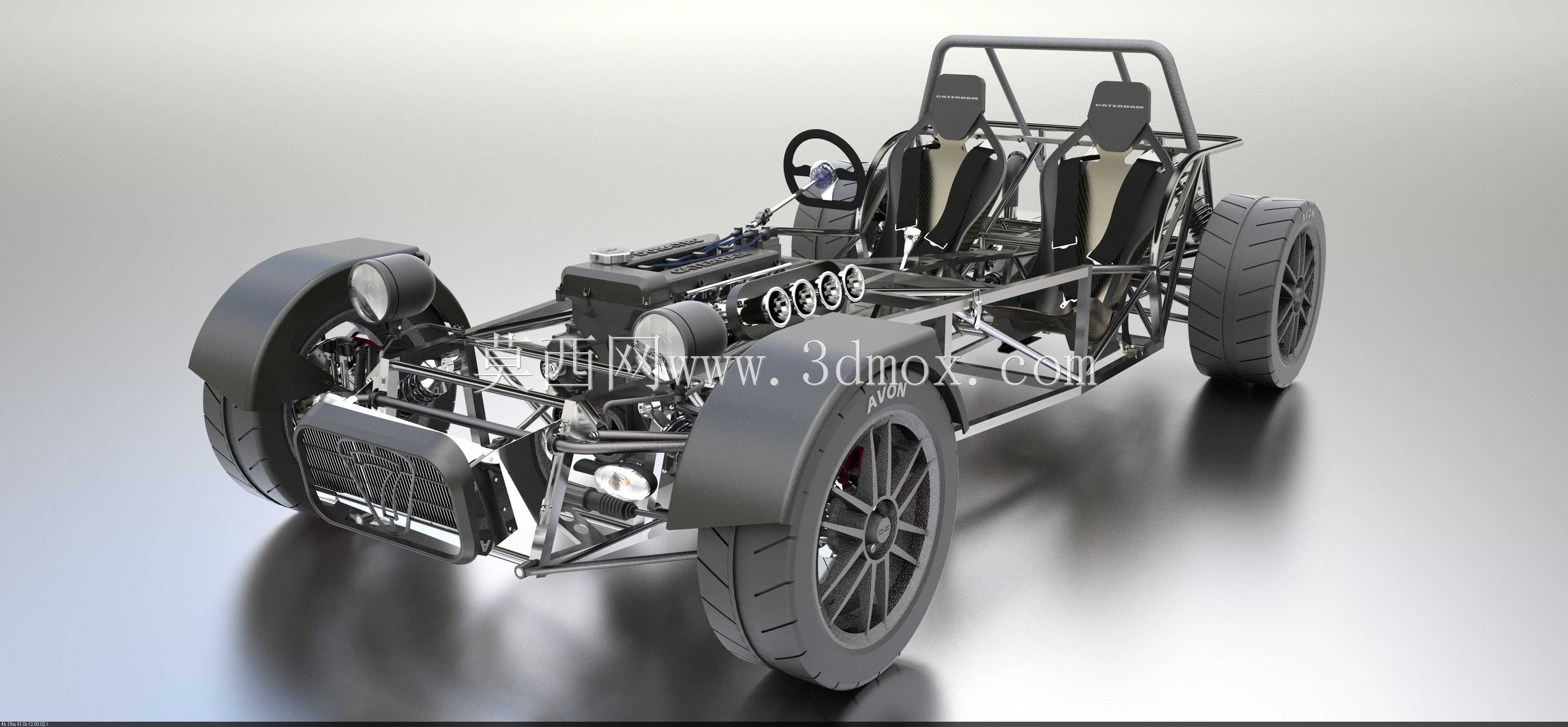

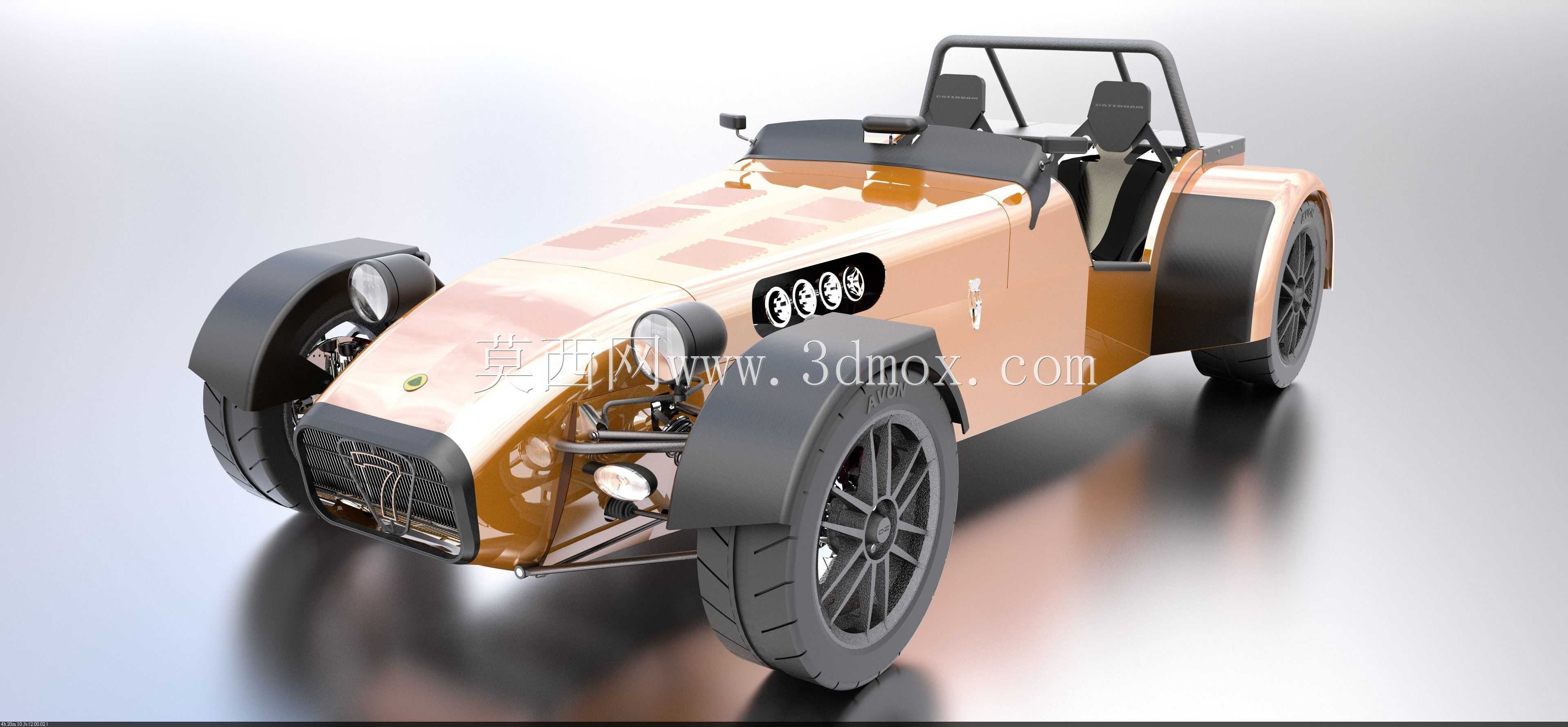

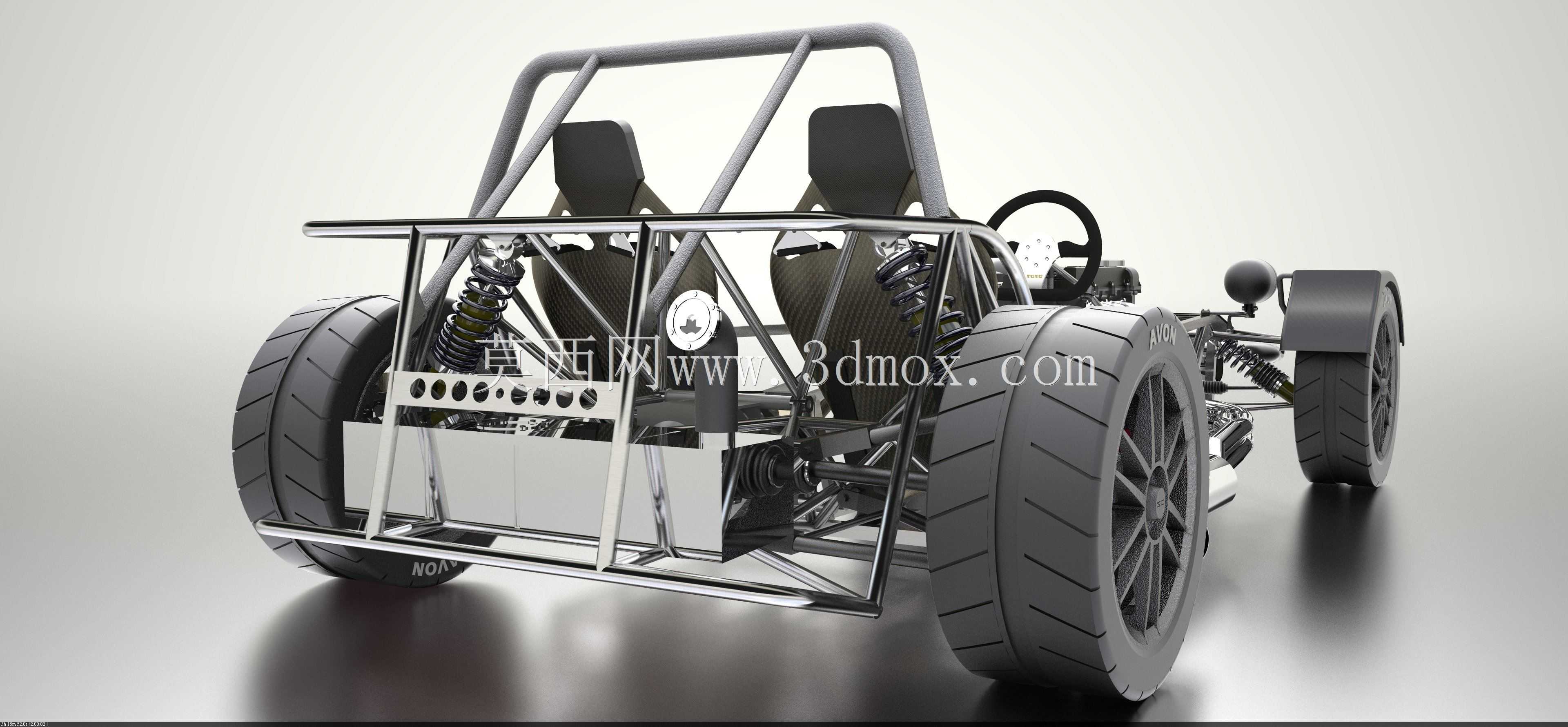

　　从结构拆分来看，整车采用外露式管架防滚结构，没有传统封闭座舱的厚重顶盖与侧围结构，防滚架直接集成在主车架受力路径上，既满足翻滚工况下的乘员防护要求，又省去了额外加强结构带来的重量增量。车身覆盖件采用分段式独立安装设计，前翼子板、侧围护板、车头整流罩均为独立可拆卸单元，单块覆盖件的安装点不超过4个，维修更换时无需拆解周边相邻部件，适配赛道场景下高频小碰撞后的快速修复需求。车头区域的灯组采用外露式独立安装，没有集成在复杂的前脸覆盖件内，灯组支架直接固定在前副车架延伸段上，碰撞时可单独溃缩吸能，避免损伤主车架结构。

　　底盘部分采用前后双叉臂独立悬架结构，摆臂为钢管焊接成型，相比冲压钢板摆臂重量降低40%以上，悬架安装点直接集成在主车架的管梁节点上，没有额外的转接支座，力的传递路径更短，转向响应延迟更低。转向系统采用齿轮齿条式结构，转向比设定偏小，方向盘总圈数不足2圈，适配赛道驾驶时的快速转向需求，转向柱为可调角度设计，可适配不同身材驾驶员的坐姿调整。制动系统采用四轮盘式结构，制动卡钳为对置活塞设计，制动管路沿车架管梁内侧布置，避免行驶过程中被路面飞石击打破损，制动总泵安装在前围板外侧，与踏板组件直接连接，减少制动踏板的虚位行程。

　　动力总成采用前置后驱布局，发动机与变速器为刚性连接后通过三点悬置固定在主车架前部，悬置软垫的刚度经过匹配，既可以过滤发动机运转时的高频振动，又能避免急加速急减速时动力总成的过度位移影响传动效率。排气系统采用等长头段设计，排气歧管直接与发动机缸盖排气侧连接，中段排气沿车身侧下方向后延伸，尾段排气采用短消音结构，在满足基础排气回压要求的前提下尽可能降低排气系统重量。节气门采用拉线式控制结构，相比电子节气门响应速度更快，适配玩乐型车型的动力输出线性控制需求。

　　轮组部分采用大尺寸轻量化铸造轮圈，搭配低扁平比运动轮胎，轮圈的ET值设定偏向外侧，增加整车轮距，提升过弯时的侧倾稳定性，轮胎与轮眉之间的间隙经过严格校核，在悬架全行程压缩、转向打满的工况下，轮胎也不会与翼子板、悬架摆臂发生运动干涉。车轮轴承采用双列角接触球轴承，可同时承受径向与轴向载荷，适配赛道驾驶时的大侧向力工况，轮端的锁紧结构为开口销配合开槽螺母，避免高强度行驶时螺母松脱。

　　内部组件部分，座舱内仅设置两个独立运动座椅，座椅直接固定在车架底板上，没有高低调节滑轨结构，进一步降低整车重心，座椅靠背角度为固定设定，匹配赛道驾驶的直立坐姿。仪表台采用极简设计，仅保留转速、车速、水温、油压四个基础仪表，没有多余的娱乐功能组件，仪表支架直接固定在转向柱周边的车架结构上，避免行驶过程中仪表抖动。踏板组采用地板式安装，油门、制动、离合踏板的间距经过优化，适配跟趾动作的操作需求，踏板表面采用防滑纹理设计，避免驾驶时脚底打滑。

　　从安装边界来看，整车宽度控制在1.6米以内，长度不足3.4米，轴距仅2.2米左右，转弯半径极小，适配狭窄赛道的走线需求，整车最小离地间隙设定为100毫米，在保证赛道行驶通过性的前提下尽可能降低重心高度，所有外露的管路、线束均沿车架内侧布置，没有超出车身外廓的突出部件，满足赛事安全规范的外廓要求。各子系统的安装接口均采用标准化设计，悬架、动力、制动组件的安装孔位与同级别轻量化赛车具备通用性，方便改装爱好者更换升级部件。
