钢管桁架式小车承载框架结构设计

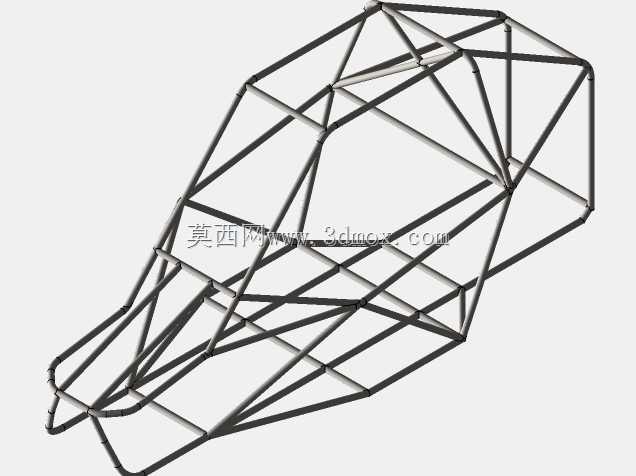

　　这套空间桁架式小车框架，核心采用冷拔无缝钢管作为主受力构件，通过节点处的相贯线焊接形成整体空间受力体系，区别于传统冲压焊接式的板式车架，这类桁架结构在同等自重下能实现更高的抗扭、抗弯刚度，常被应用在小型越野赛车、大学生方程式赛车、短途接驳代步小车以及特种作业巡检小车的底盘承载结构上。从实际使用场景来看，这类框架需要承担动力总成、驾乘人员、储能单元以及附属外覆盖件的全部载荷，同时在车辆过弯、颠簸路面行驶、突发碰撞时，要通过杆件的拉压受力分散冲击能量，避免局部应力集中导致的结构失效。设计过程中首先要确定核心安装边界：前部预留的锥形空间是转向机构与前悬安装点的布置区域，杆件的交汇点严格对齐转向节安装支座、减震器上支点的坐标位置，

　　避免后期加装悬挂时出现杆件干涉；中部的大尺寸空腔是驾乘舱与电池组、电控单元的安装区域，框架的横向杆件间距匹配常规座椅的安装孔位标准，底部的纵向主横梁预留了动力电池包的固定螺柱安装面，不需要额外焊接转接支架就能完成动力单元的固定；后部收窄的桁架段用于布置后驱动桥、电机以及散热组件，尾部的横向杆件预留了防撞缓冲结构的安装接口。整个框架的杆件排布遵循力流最短传递原则，纵向主受力管采用连续通长结构，避免在高应力区域出现焊接断点，斜向支撑杆的角度全部控制在30度到60度之间，最大化发挥管材的轴向拉压受力性能，减少管材受弯带来的刚度损失。在安装尺寸的匹配上，框架的整体宽度控制在常规小型车辆的轮距适配范围内，

　　轮距对应的安装点位置预留了悬挂摇臂的铰接支座安装平面，平面度公差控制在0.2mm以内，保证悬挂运动时不会出现卡滞；框架的离地间隙基准面统一，所有底部杆件的下表面处于同一水平面，避免行驶过程中局部杆件凸起剐蹭地面障碍物；驾乘舱区域的横向净空满足单人驾乘的空间需求，顶部的弧形桁架杆件既可以作为防滚架的受力结构，也能为后期加装车顶覆盖件提供安装基础。不同于一体式冲压车架需要大型模具投入，这类桁架式框架的生产不需要大型冲压设备，只需要通过管材切割、弯管、定位工装焊接就能完成生产，非常适合小批量定制化的小车生产场景，在改装车领域、教学实验用车以及特种作业小车的开发中应用十分广泛。设计时还需要考虑后期维护的便利性，

　　所有需要定期检修的部件对应的框架位置都没有设置冗余杆件，比如电池检修口、电机维护位置对应的框架区域都预留了足够的操作空间，不需要拆解主框架就能完成核心部件的更换检修；节点处的焊接全部采用满焊工艺，焊缝高度匹配管材壁厚，避免焊接应力集中导致的节点开裂，同时在所有悬挂安装点、动力总成固定点的位置都额外增加了加强衬片，分散局部的集中载荷，防止长期交变载荷作用下出现管材撕裂的问题。整个框架的受力经过多工况校核，在满载弯曲、极限扭转、正面碰撞、侧面碰撞的典型工况下，最大应力值都低于管材的屈服强度，安全系数满足非道路车辆与小型道路车辆的设计标准，同时整体自重比同刚度的板式车架降低近百分之四十，能有效提升小车的动力性能与续航表现。
