立式支脚结构容积式加药泵三维结构

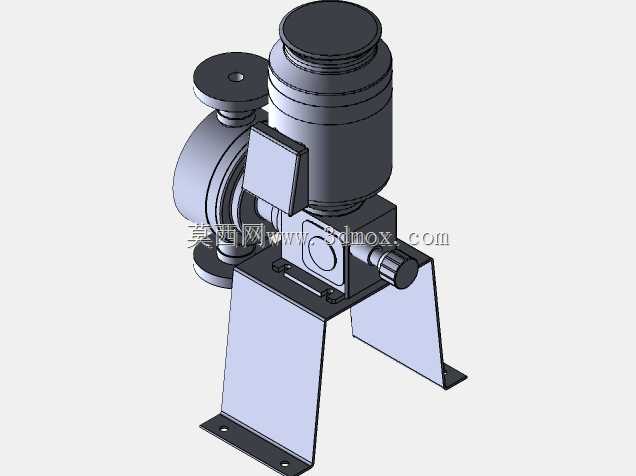

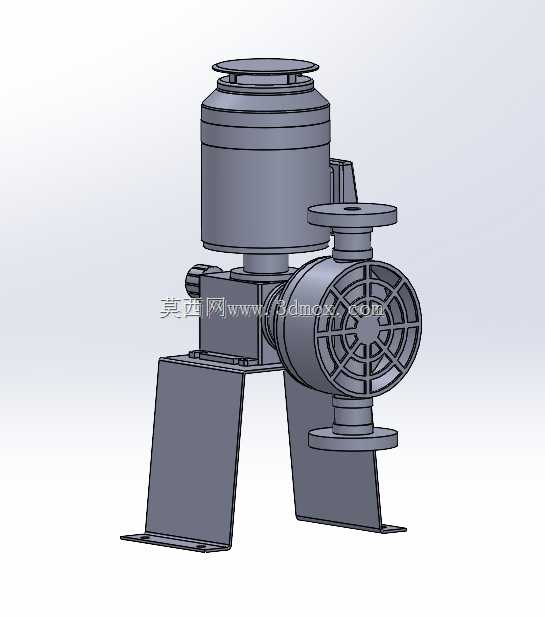

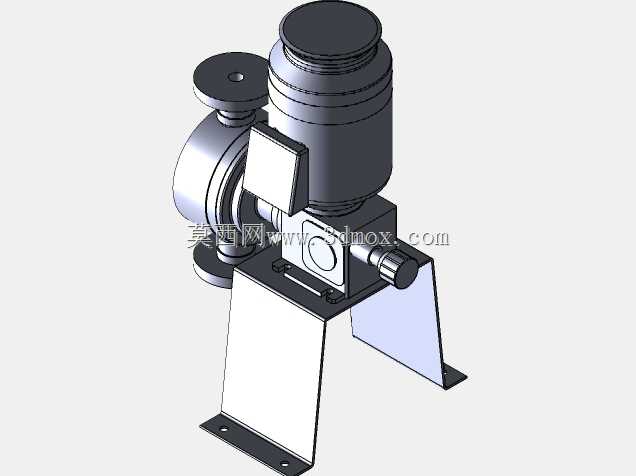

　　在水处理、化工制程、市政给排水这类需要精准投加化学药剂的场景里，容积式加药泵是核心的流体投加设备，和普通输送泵不同，它的核心诉求不是大流量输送，而是稳定、可控的定量输出，避免药剂投加过量或不足影响整个工艺链路的运行稳定性。这套模型还原的是立式支脚安装的容积式加药泵结构，从建模细节来看，设计阶段首先考虑的是现场安装的适配性，底部采用两块折弯成型的L型支脚，支脚底部预留了螺栓安装孔，安装时可以直接通过膨胀螺栓或者配套紧固件固定在混凝土基础、设备机架平台上，支脚的折弯角度、安装孔的孔距都做了参数化预留，适配不同现场的安装间距要求，不需要额外做转接支架就能完成固定，减少现场安装的改制工作量。泵体的动力端和液力端采用上下叠装的布局，

　　上部的动力腔体集成了驱动、调节机构，侧面预留的接线腔体可以直接对接现场的控制线缆，不需要额外做外置接线盒的适配，液力端布置在侧方，进出口采用法兰连接结构，法兰的密封面、螺栓孔位都按照通用管路标准做了匹配，现场对接药剂管路时可以直接和同规格的工艺管道法兰配对，不需要单独加工转换接头。从功能设计逻辑来看，容积式结构的核心是通过腔体内的容积变化实现药剂的定量吸入与排出，模型里清晰还原了传动组件、隔膜或者柱塞容腔的外部安装结构，泵头位置的进出口流道做了顺滑过渡，减少药剂在流道内的残留，尤其是投加易结晶、有一定粘度的药剂时，这种顺滑流道能降低介质挂壁、堵塞的概率，减少日常运维的清理频次。设备的顶部设置了加注口结构，

　　日常维护时可以通过这个位置补充润滑脂或者传动端的润滑油，不需要拆解整个动力端外壳，降低维护的操作难度。侧面的调节端结构预留了行程调节的安装位，现场调试时可以通过这个位置调整柱塞或者隔膜的行程长度，进而改变单冲程的药剂输出量，匹配不同工艺段的药剂投加量需求，调节机构的外部做了防护结构，避免现场的粉尘、溅落的药剂腐蚀调节丝杆，延长调节组件的使用寿命。在安装边界的考量上，这套立式结构的占地面积比卧式同流量规格的加药泵更小，支脚的外沿尺寸控制在紧凑范围内，对于安装空间局促的加药间、集成式水处理撬块内部来说，这种布局能有效节省横向安装空间，设备的上部预留了足够的吊装、操作空间，日常起吊维护、顶部加注操作都不会和周边的管路、桥架产生干涉。

　　液力端的侧出布局也让进出口管路的排布更顺畅，不需要做过多的弯头转接就能对接上下游的药剂管路，减少管路沿程阻力对投加精度的影响。从结构细节来看，动力端和液力端的连接位置做了密封法兰结构，通过螺栓紧固实现两个腔体的密封隔离，避免传动端的润滑油泄漏到药剂侧，也防止输送的腐蚀性药剂渗入传动端损坏内部的传动零件，支脚和泵体底座的连接采用螺栓紧固结构，加工时可以分别加工支脚和泵体主体，再进行组装，降低整体铸件或者焊接件的加工难度，也方便后续运输过程中拆解包装，到现场后再快速组装。针对药剂投加场景的特殊需求，泵头的外部结构做了加厚处理，适配输送有一定腐蚀性的水处理药剂、化工助剂的使用需求，外部没有多余的突出结构，避免现场操作人员巡检时发生磕碰，整体的重心落在两支脚的支撑范围内，设备运行时的稳定性更好，即使是大冲程运行工况下，也不会出现明显的振动偏移，不需要额外做辅助支撑固定。
