CR32-1型带500L压力罐输送泵组

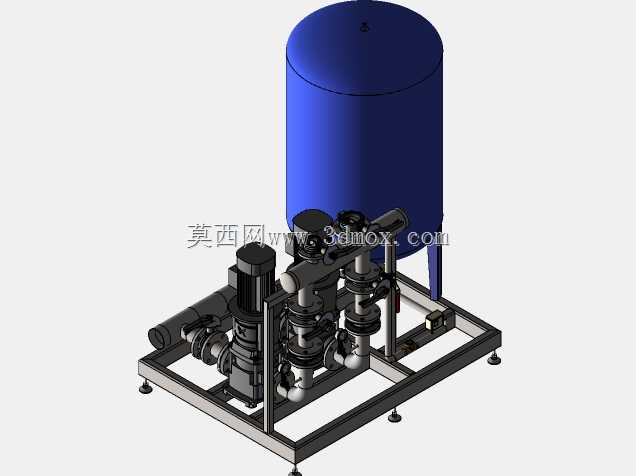

　　在民用二次供水、小型工业循环水输送、楼宇增压供水这类场景里，单台离心泵直接供水往往存在水压波动大、水泵频繁启停缩短寿命的问题，带压力罐的输送泵组就是为解决这类痛点设计的集成式设备。这套泵组采用CR32-1型立式多级离心泵作为核心输水单元，配套500L立式蓝色压力罐做稳压储水，整体撬装在SS304不锈钢材质的焊接底座框架上，所有管路、阀门、泵体都在出厂前完成预装配管，现场只需要对接进出水口和供电线路就能投入使用，大幅减少现场安装的施工量与配管误差。

　　从设计思路上看，这套设备优先考虑了安装空间的适配性，整体撬座采用矩形方管焊接结构，底部预留可调式支撑脚，能够在不平整的设备间地面完成调平，避免泵组运行时出现共振异响。压力罐采用立式布置在撬座的后侧区域，离心泵与配套的管路阀组集中布置在撬座前侧，既保证压力罐的重力重心落在撬座承重范围内，又预留了足够的操作空间供日常检修阀门、更换机封时操作，不需要额外拆解周边部件就能完成常规维护作业。进出水管路采用水平并行布置，法兰接口统一朝向撬体外侧，对接现场管线时不需要额外转弯配管，减少管路沿程阻力损失。

　　功能特性层面，500L的压力罐内部带橡胶隔膜，预充设定压力的压缩空气，当管网用水量较小、水压升高时，多余的水量会进入压力罐压缩隔膜内的空气，储存压力势能；当管网用水量增大、水压下降时，压力罐内的储水会在空气压力作用下补入管网，避免水泵在小流量工况下频繁启停，有效延长水泵电机的使用寿命，同时稳定管网出水压力，避免用水点出现水压忽大忽小的情况。泵撬整体采用SS304不锈钢材质制作，相比普通碳钢撬座，在潮湿的泵房环境、或是输送轻度腐蚀性水体时具备更好的防锈能力，长期使用不会出现锈渣脱落污染水质的问题，适配生活供水场景的卫生要求。

　　安装边界方面，这套撬装泵组的整体占地尺寸控制在紧凑型范围，撬座长度适配常规小型泵房的进门宽度，不需要对泵房门洞做额外拓宽处理，设备进场后可以直接通过手动液压叉车搬运就位。设备顶部的压力罐最高点预留了足够的净空距离，满足日常检查压力罐充气压力、维护排气阀的操作空间，泵体电机上方预留的空间也足够后期拆解电机做轴承维护。管路设计上在水泵进出口都配置了检修闸阀与软接头，既可以在单台水泵维护时关闭阀门隔离管路，不需要排空整个管网的存水，软接头也能吸收水泵运行时产生的管路振动，避免振动传递到建筑墙体产生噪音。

　　实际应用中，这类泵组常被用于小型厂区的生产生活联合供水、小高层住宅的二次增压供水、小型暖通系统的循环水增压输送，相比现场散件组装的泵组，集成撬装的设计在工厂内就完成了管路试压、泵组试运转，现场安装的出错率更低，运行稳定性更有保障。设计时也充分考虑了不同工况的适配性，管路法兰采用标准公称压力规格，能够适配常规供水压力等级的管网要求，撬座上预留的电控元件安装位可以根据需求加装压力传感器、变频控制模块，实现恒压供水的功能升级，不需要对整体结构做大幅改动。
