FANUC机床上下料自动化产线布局方案

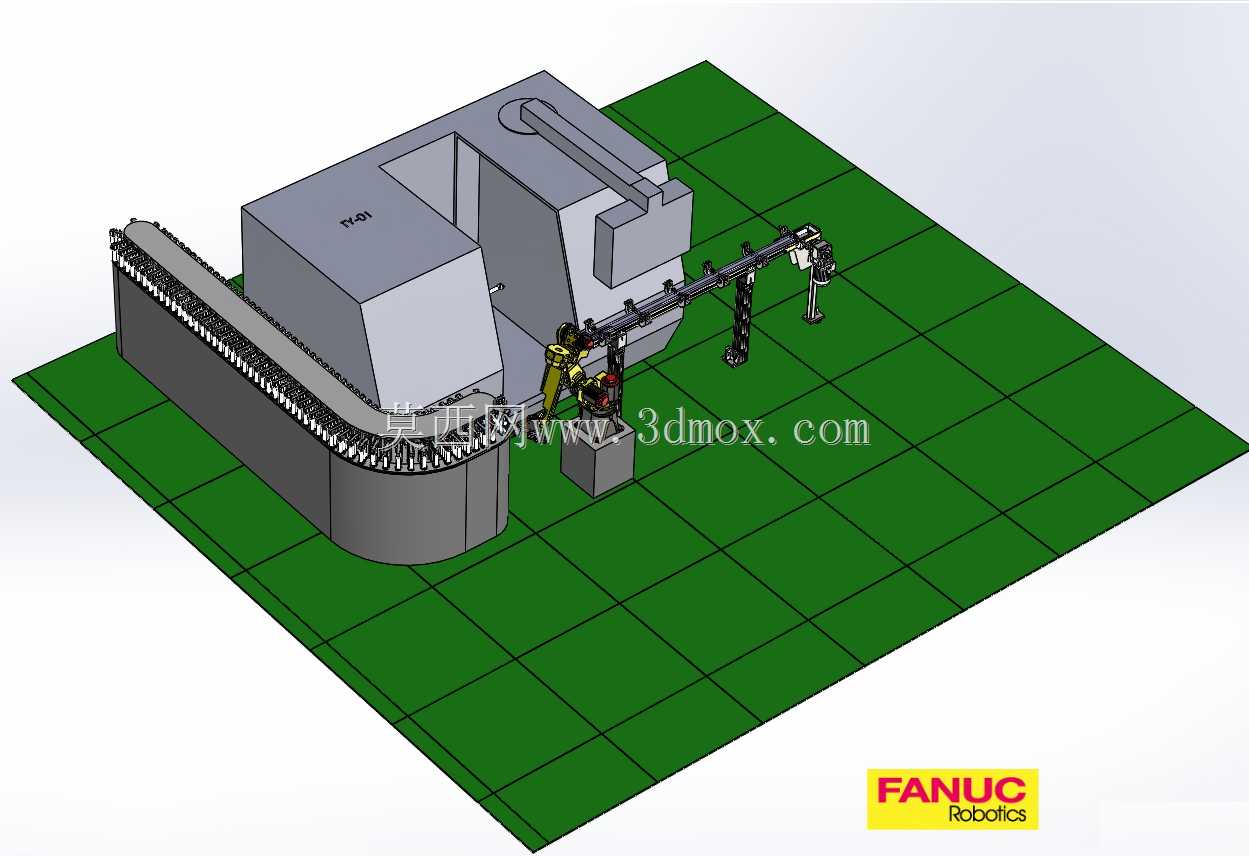

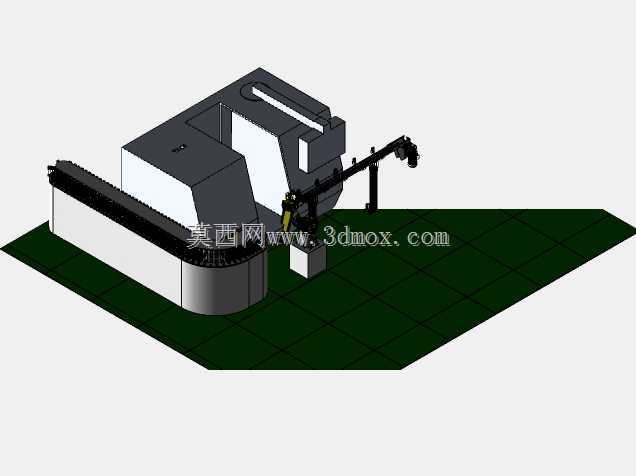

　　这套三维布局方案针对离散制造场景下的机加工工序长期库存周转需求搭建，核心解决单台数控设备人工上下料效率低、工序间物料暂存混乱、在制品库存积压的现场痛点，适配中小批量多品种零件的柔性加工场景，常见于汽车零部件、通用五金件的机加工车间产线规划环节。整套布局以FANUC立式加工中心为核心加工单元，左侧搭配弯道式链板输送机构完成毛坯件的定向供给，输送线末端设置工件定位工位，配合六轴工业机器人完成毛坯件的抓取、机床夹具上料、加工完成件下料的全流程动作，机器人末端搭载气动夹爪，可适配盘类、轴类等多种外形的机加工零件，夹爪开合行程覆盖常见20-160mm直径的工件装夹需求。从安装边界来看，整套产线的占地投影控制在3.2m×2.8m的矩形区域内，

　　设备最高点距安装地面高度为2.1m，地面安装时需预留0.8m的周边维护通道，输送线进料端高度为0.85m，匹配车间常见的物料周转车接料高度，无需额外搭建登高辅助平台。设计过程中优先考虑了工序间的在制品缓存能力，弯道输送线的有效缓存长度为2.4m，可单次容纳40件以上的毛坯工件，配合加工中心旁的成品暂存位，可支持单班8小时无人干预的连续加工，有效降低人工值守的频次，适配夜班少人化的生产排班需求。布局中对机器人的运动行程做了干涉校验，机械臂的运动包络完全覆盖输送线定位工位、机床夹具工位、成品暂存工位三个核心点位，运动路径上避开了机床防护门、输送线支架等固定结构，同时预留了安全防护栏的安装位置，现场落地时可在布局外围加装1.

　　2m高的网格防护栏，搭配安全光栅实现人员闯入的急停保护。输送线的驱动端设置在弯道内侧，采用变频减速电机驱动，链板运行速度可在0.1-0.5m/s范围内调节，可根据不同零件的加工节拍匹配对应的送料速度，避免工件在输送过程中出现磕碰、堆叠的问题。机床侧的上下料点位做了精准的位置标定，机器人取放料的重复定位精度控制在±0.05mm以内，满足机加工夹具的装夹定位精度要求，不会出现工件装夹偏位导致的加工报废问题。整套方案的布局逻辑贴合6S现场管理的要求，所有管线、支架都做了集成化布置，地面无多余的突出结构，物料流向遵循从左到右的单向流转原则，毛坯进料、成品出料的路径完全分离，避免了现场物料交叉转运导致的混乱，也方便车间做在制品的库存盘点，

　　不同批次的工件可通过输送线的缓存区做物理分隔，减少混料风险。针对长期库存的生产场景，这套布局还预留了视觉检测工位的扩展接口，后续可在机器人旁加装工业相机，完成加工后工件的尺寸抽检、表面缺陷检测，无需大幅改动现有布局结构，设备的扩展性较强。建模过程中所有结构件的安装孔位、连接尺寸都按照实际工业标准件的参数搭建，输送线的链板、支架采用铝型材搭建的标准模组，现场安装时可直接采购标准件组装，无需额外做定制化的结构加工，缩短产线的落地搭建周期。
