双发涡桨通用航空飞机曲面结构设计

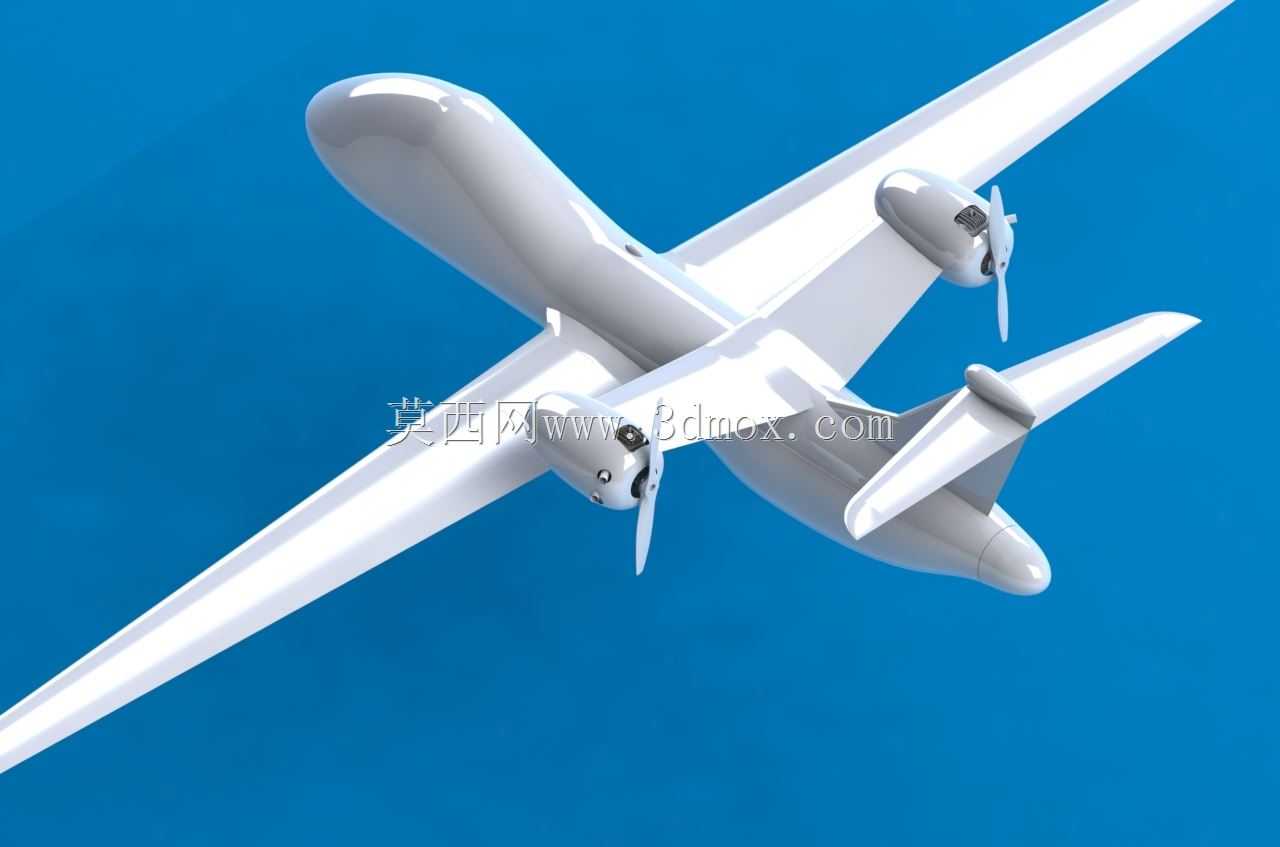

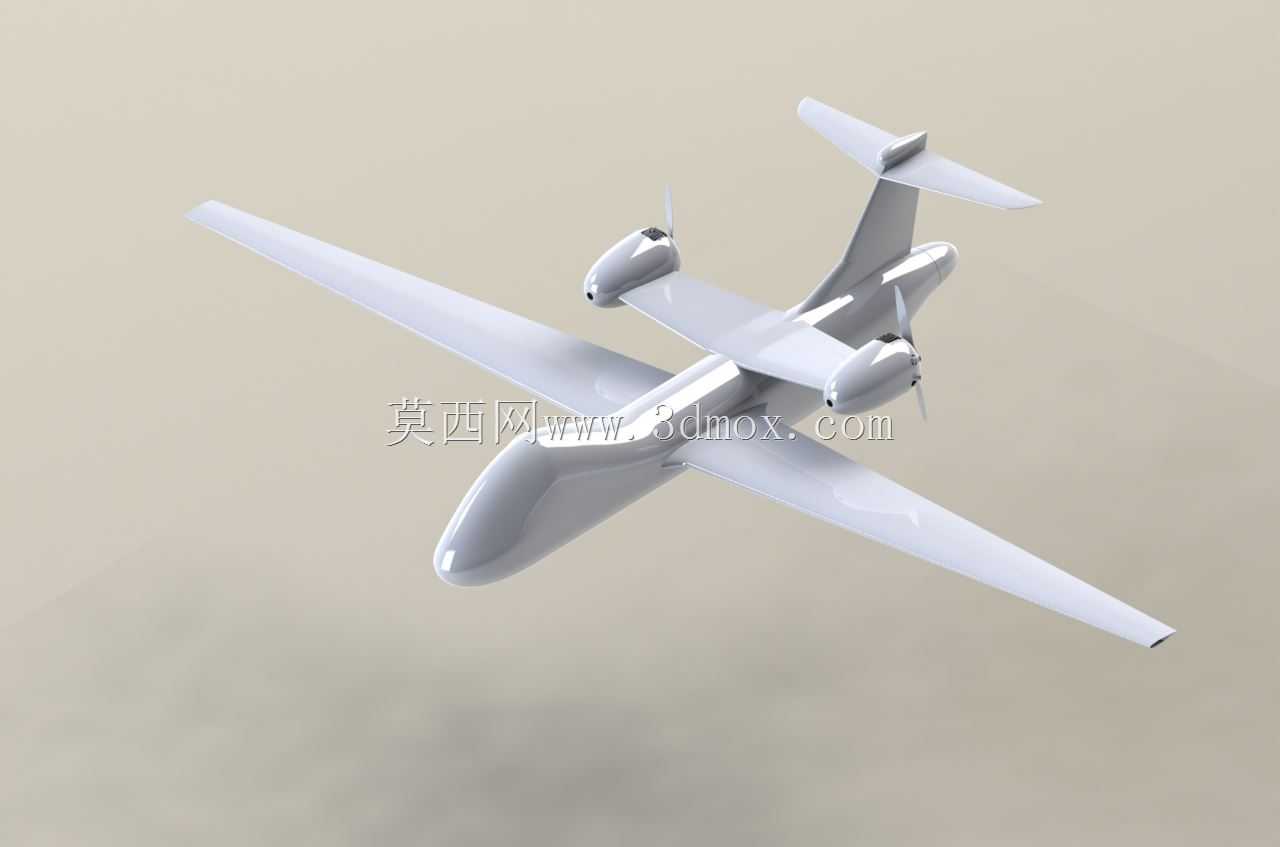

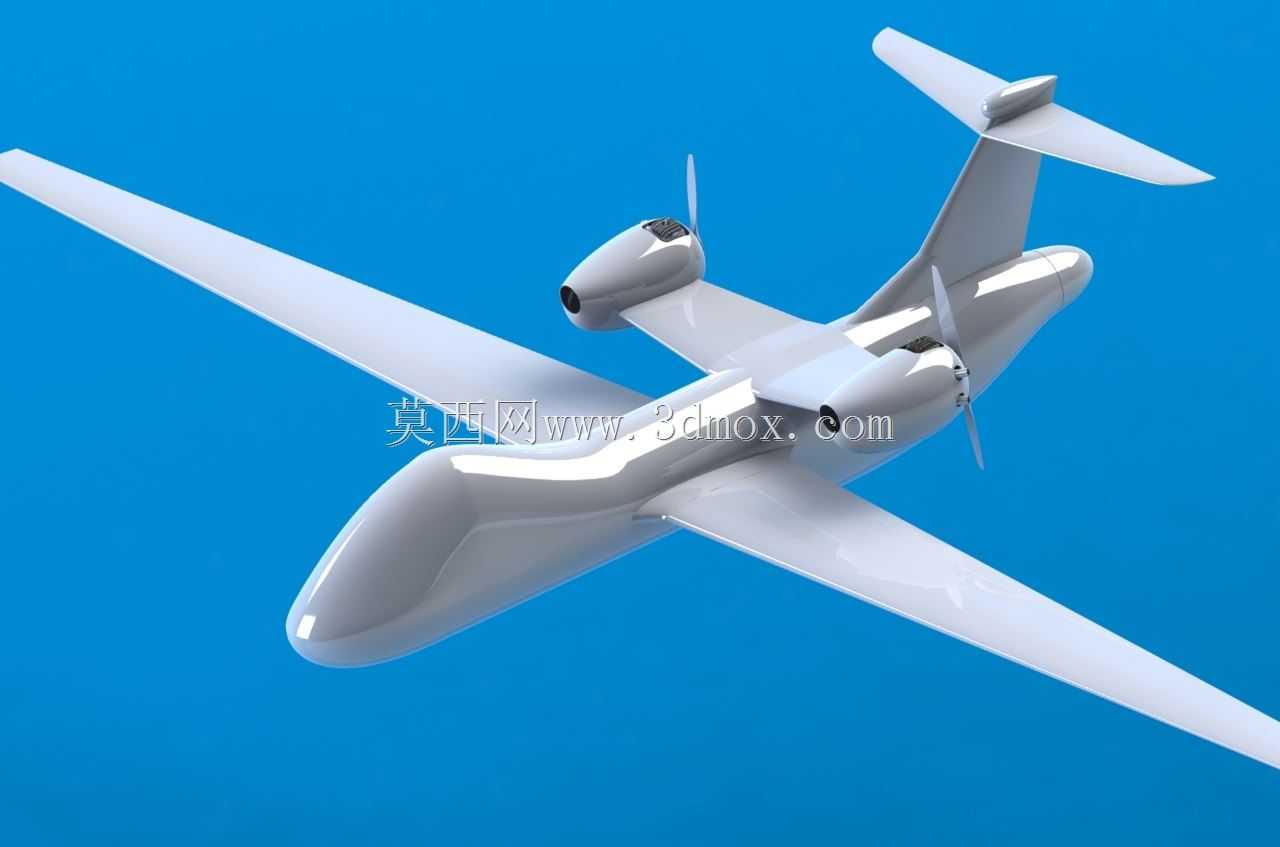

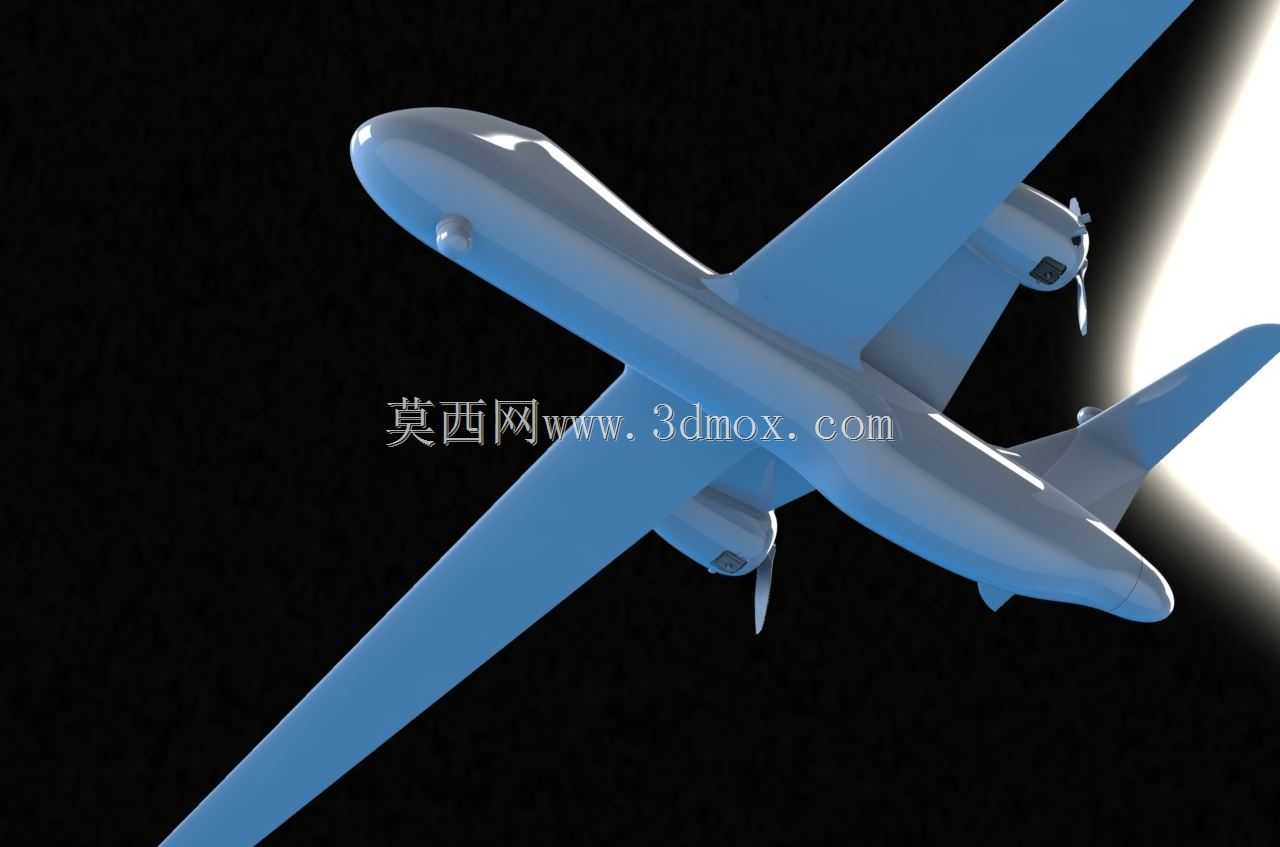

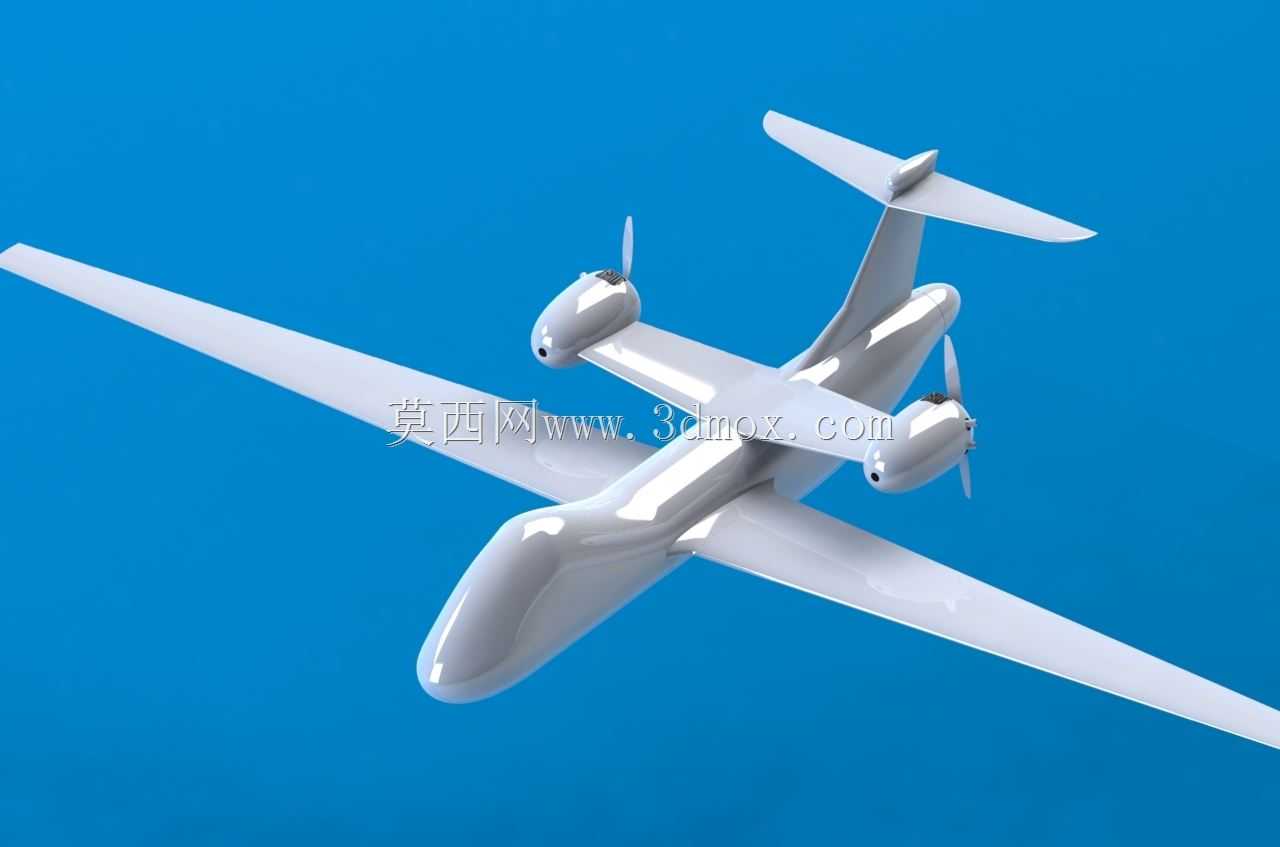

　　本次建模的双发涡桨布局通用航空飞行器，主要面向短途支线运输、低空通勤、航空测绘、应急救援等作业场景，这类机型在通用航空领域的适配性极强，能够在非铺装跑道、高海拔短跑道等复杂起降条件下完成作业，相比喷气式机型对起降场地的要求更低，运营维护成本也更可控，是国内低空通航网络搭建过程中需求量较大的机型品类。从结构设计逻辑来看，整机采用常规尾翼+高单翼的布局形式，高单翼设计能够让发动机安装位置远离地面，避免起降过程中跑道碎石、杂物被螺旋桨气流卷入损坏动力单元，同时高单翼的布局也能让机身内部货舱、客舱的空间利用率达到最优，机翼下方不会有结构遮挡，方便装卸物资或者挂载作业设备。机身主体采用流线型旋成体曲面设计，机头段做了钝圆修型，

　　既可以保证机头内部安装航电设备、雷达舱的空间需求，也能降低亚音速飞行状态下的头部激波阻力，机身中段为等直段设计，截面采用近似椭圆的修型方案，在保证结构刚度的前提下尽可能减小迎风面积，降低巡航阶段的摩擦阻力。动力单元采用翼下吊装的双发涡桨配置，发动机短舱通过吊挂结构与机翼主梁直接连接，短舱外形做了流线型包覆，从进气口到尾喷口的曲面过渡全程贴合气流流向，避免出现气流分离区增加飞行阻力，螺旋桨采用多叶叶型设计，建模时还原了桨叶的翼型扭转角度，保证不同半径位置的桨叶截面都能在巡航转速下保持最优攻角，提升动力输出效率。尾翼部分采用T型尾翼布局，水平尾翼安装在垂直尾翼顶端，这种设计能够让水平尾翼避开机翼后方的下洗气流区域，

　　提升大迎角飞行状态下的操纵效率，垂直尾翼的后掠角度经过匹配设计，保证航向静稳定性符合通航机型的适航要求，舵面的偏转边界也在建模时做了结构预留，方便后续做操纵性仿真验证。从安装边界来看，整机的翼展、机身长度、垂尾高度都严格按照轻型双发涡桨飞机的通用尺寸规范做了比例约束，机翼的后缘预留了襟翼、副翼的安装位置，起落架舱的结构空间也在机身下部、发动机短舱位置做了对应预留，机身侧面的舱门位置、舷窗开口位置都按照实际作业需求做了布局规划，不会破坏机身主承力结构的传力路径。建模过程中所有曲面都做了G2连续处理，机身与机翼的衔接位置、机翼与发动机短舱的衔接位置、尾翼与机身的衔接位置都做了翼身融合修型，避免出现直角或者曲率突变的结构，

　　这些位置在实际飞行中是气流干扰阻力的主要来源，平顺的曲面过渡能够有效降低整机巡航阻力，提升燃油经济性。结构设计阶段也充分考虑了维护性需求，发动机短舱的蒙皮分块位置、机身的检查口盖预留位置都在曲面建模时做了标识，后续结构详细设计阶段可以直接基于该曲面模型做内部结构的分块设计，不需要重新调整外形曲面，能够大幅缩短前期方案设计的迭代周期。对于通航机型的设计来说，外形曲面的精度直接影响后续风洞试验、飞行仿真的结果准确性，本次建模过程中所有的曲面控制线都严格按照气动布局的参数要求绘制，没有随意调整曲率控制点，保证整机外形的气动特性符合初始设计指标，能够直接用于方案阶段的气动仿真、总体布局验证工作。
