快插式气动气管直通外螺纹接头

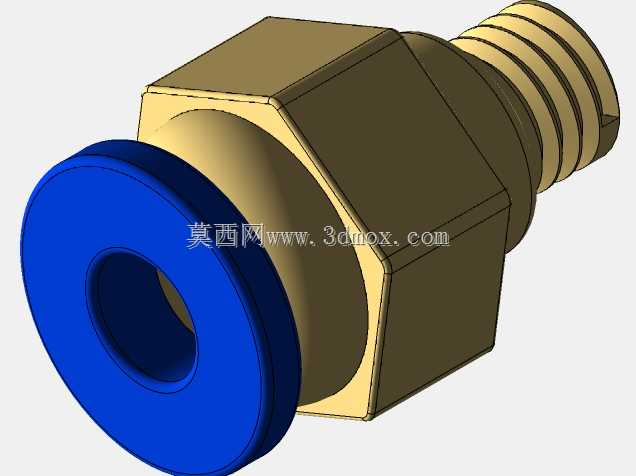

　　这款快插式气动接头是气动管路系统里最常用的基础连接件之一，日常在非标自动化生产线、小型气动工装夹具、桌面型气动压合设备、3C电子组装工位的气路布设场景中随处可见，主要承担硬质气动管路与软质PU气管、尼龙气管之间的快速连通作用，不需要额外的管箍、密封生料带做辅助固定，插接管材后靠内部的弹性卡爪抱紧管壁，配合内置的丁腈橡胶密封圈实现端面密封，常规0-1MPa的工作气压范围内不会出现漏气、脱管的问题。从结构设计来看，接头整体分为三个功能段，一端是蓝色的快插端，采用工程塑料注塑成型，内部集成了不锈钢卡爪、橡胶密封环与释放环，当需要拆卸气管时，只需要向内按压蓝色端的释放环，卡爪就会向外张开，气管可以直接拔出，不需要借助额外工具，日常设备维护、

　　气路改线的时候操作效率比传统卡套式接头高很多。中间的六角段采用黄铜材质镀镍处理，既保留了黄铜优良的切削加工性能与抗腐蚀能力，镀镍层也能避免长期在车间潮湿环境下出现氧化锈死的问题，六角对边尺寸符合常规气动接头的标准尺寸，安装时可以用普通开口扳手、活动扳手直接夹持拧紧，不会出现打滑、棱角崩碎的问题，六角段的厚度也做了加强处理，拧紧时承受的扭矩可以满足常规螺纹连接的密封要求，不会因为拧得过紧出现六角开裂的情况。另一端的外螺纹段采用标准公制气动管螺纹，螺纹牙型经过精密切削，配合螺纹端面的密封垫片可以直接拧入电磁阀、气缸、气路分配块的对应螺纹孔中，不需要额外做过多的密封处理就能保证气密性。这款接头适配的气管外径为4mm，

　　是小型气动系统里最常用的气管规格之一，常见于小型气动手指、微型气缸的供气回路，这类回路通常用在轻负载的取放料工位，对气路连接件的外形尺寸有一定要求，这款接头的整体长度控制得比较紧凑，安装后不会占用过多的安装空间，在密集排布的气路阀岛附近也能顺利安装，不会和相邻的接头、管路产生干涉。设计这款接头的三维模型时，需要重点关注几个关键尺寸的公差配合：快插端内孔与气管的配合公差要控制在合理范围，间隙过大会导致密封失效漏气，间隙过小则气管插入阻力过大，现场装配难度高；六角段的对边尺寸要符合标准扳手的尺寸系列，方便现场工具适配；外螺纹段的大径、中径、小径公差要符合对应螺纹标准的要求，保证和标准内螺纹孔的配合顺畅，

　　不会出现拧不进去或者拧入后间隙过大漏气的问题。另外快插端的释放环按压行程要做合理设计，行程过短会导致卡爪无法完全张开，气管拆卸困难，行程过长则会导致内部弹簧预压量不足，卡爪的抱紧力不够，工作时容易出现气管脱开的安全隐患。内部的密封环槽尺寸也要和配套的O型圈尺寸匹配，槽宽、槽深的公差直接影响密封效果，槽的边角处要做合理的圆角处理，避免装配时割伤橡胶圈导致密封失效。在实际选型应用中，这类接头要根据现场的工作气压、环境温度、输送介质类型选择对应的密封材质，常规压缩空气环境下丁腈橡胶密封圈完全可以满足使用要求，如果是在有腐蚀性气体、或者高温工作环境下，则需要更换氟橡胶材质的密封件。安装时要注意将气管端面剪平，去除管口的毛刺，插入接头时要推到底，保证卡爪完全卡住气管外壁，密封环完全包裹住气管外壁，避免出现漏气的情况。这类快插接头相比传统的硬管连接方式，最大的优势就是装配效率高，对现场装配人员的技能要求低，不需要掌握卡套接头的装配技巧，也不需要专门的压接工具，只需要把气管剪平插入就能完成连接，非常适合批量设备的快速组装，也方便后期设备维护时快速更换故障管路。
