伺服电机配套金属连接法兰盘结构

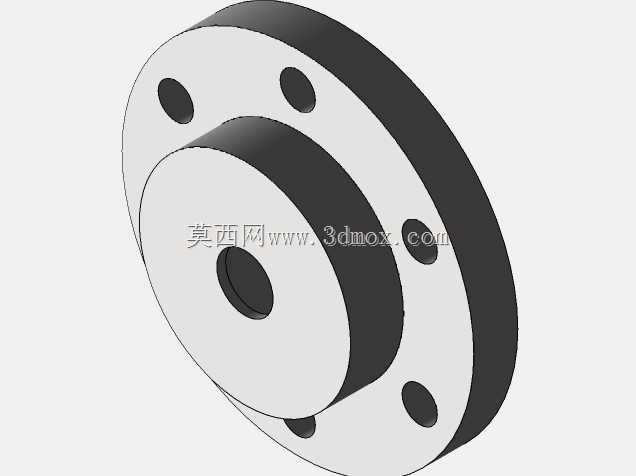

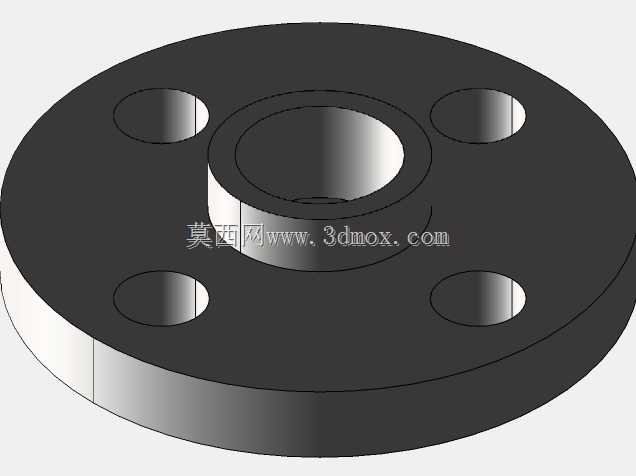

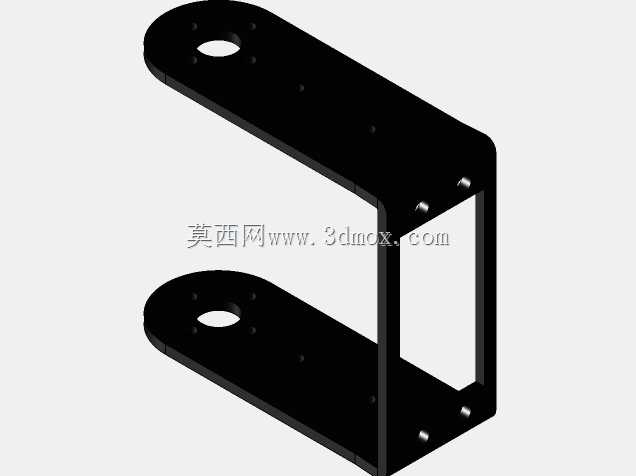

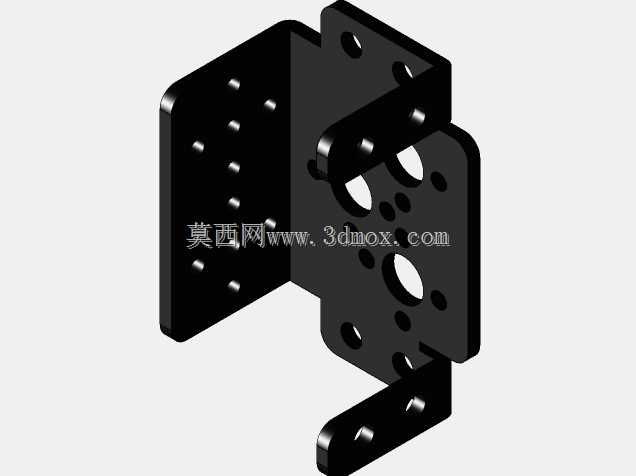

　　在小型舵机、伺服传动系统的装配链路里，这类带定位凸台的多孔法兰连接件，是衔接动力输出端与执行负载的核心过渡零件，常见于航模舵机传动、小型自动化工位执行端、桌面级机械臂关节、智能小车转向机构这类对安装同轴度有明确要求的场景。很多刚接触小型伺服选型的结构工程师容易忽略这类转接件的设计细节，往往直接把负载硬接在电机输出轴上，最后出现轴承受径向力过载、输出轴旷量变大、定位精度跑飞的问题，这类法兰件的核心作用，就是把输出轴的单点受力，分散到法兰端面的整圈安装面上，同时通过中心凸台的配合止口，保证负载和电机输出轴的同轴度，避免偏心带来的额外磨损。从结构设计逻辑来看，这个零件采用圆盘式主体加中心凸起定位台的结构，

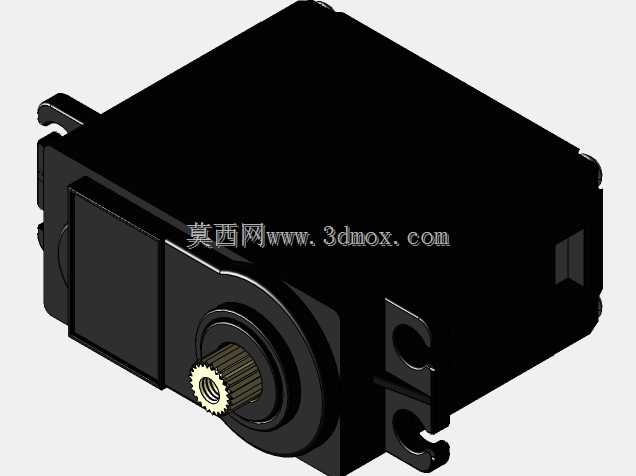

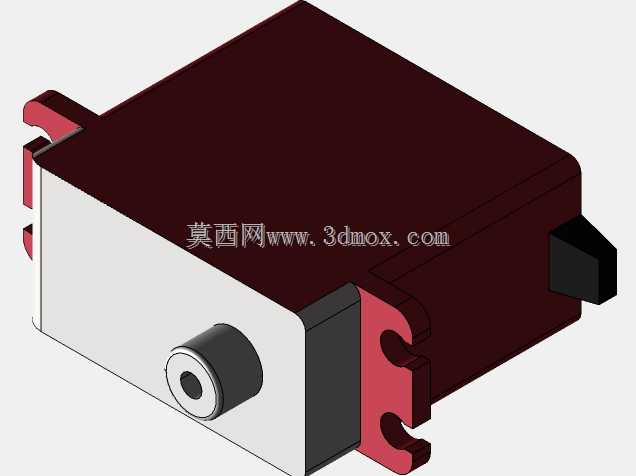

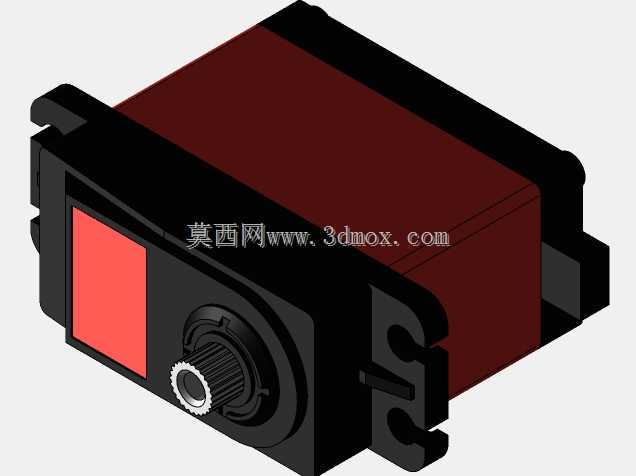

　　中心的通孔是和伺服电机输出轴配合的安装位，凸起的台阶高度刚好匹配对应型号舵机的输出端安装沉台深度，装配时凸台直接卡入舵机端面的定位槽，不需要反复调整同轴度，就能保证转动时的同心度，减少高速摆动下的动不平衡量。圆盘端面上均匀分布的四个安装通孔，孔位间距严格匹配MG996R、HBL850、860、380这类标准尺寸舵机的端面安装孔距，安装时螺丝直接穿过孔位锁入舵机端面对应的螺纹孔，不需要额外做转接支架，能大幅缩小整个传动组件的轴向安装尺寸。零件的法兰盘面厚度做了针对性的加强，因为这类小型伺服在做位置保持的时候，输出端会承受不小的倾覆力矩，如果法兰盘厚度不够，长时间负载下会出现盘面翘曲，导致连接螺丝松动，甚至出现定位偏移，

　　设计时在凸台和盘面衔接的位置做了小圆角过渡，避免应力集中导致的零件断裂，毕竟这类零件很多是用铝合金冲压或者车削加工，直角衔接的位置在受冲击载荷的时候很容易出现应力裂纹。从安装边界来看，整个零件的外圆尺寸控制在对应舵机安装面的外接圆范围内，不会超出舵机本体的轮廓尺寸，在多舵机密集排布的机械结构里，不会和相邻的舵机、走线槽或者结构支架产生干涉，中心凸台的外径和舵机输出端的定位孔采用小间隙配合，装配时既能轻松卡入，又不会出现明显的径向晃动，四个安装孔的孔径比配套的安装螺丝大0.2mm左右，预留了微小的调整余量，避免加工误差导致的孔位对不上、螺丝锁不进去的问题。这类法兰件除了基础的连接定位作用，还能充当传动路径上的应力缓冲环节，

　　当负载端受到突发的冲击载荷时，法兰盘的盘面会产生微小的弹性形变，吸收一部分冲击能量，避免冲击力直接传递到伺服电机的内部齿轮组，打坏舵机内部的塑料或者粉末冶金齿轮，很多航模玩家在做固定翼舵面连接、机器人关节装配的时候，都会特意选配这类金属法兰转接件，就是因为能大幅提升舵机的抗冲击能力，减少炸机、设备故障的概率。在实际建模的时候，要特别注意几个尺寸的公差控制：中心孔和输出轴的配合公差不能太松，否则会出现传动回差，影响伺服的定位精度；四个安装孔的位置度要控制在0.1mm以内，不然装配的时候会出现螺丝别劲，强行锁入会导致舵机壳体受力变形，影响内部齿轮的啮合间隙；凸台的端面和法兰安装面的平行度也要保证，不然装配后负载盘面会出现偏摆，转动的时候产生额外的摩擦阻力。另外这个零件的表面没有做多余的减重槽或者镂空设计，因为本身尺寸就很小，过度减重反而会降低结构强度，平整的盘面也能更好的和负载端面贴合，保证连接的刚性，对于需要频繁正反转、快速启停的伺服应用场景来说，连接刚性直接决定了整个传动系统的响应速度，要是连接面有间隙，伺服在做位置闭环调整的时候会出现来回振荡，无法快速稳定到目标位置。
