SG90微型舵机伺服驱动结构设计

　　在小型自动化装置、创客教育实训平台、航模舵面控制、智能小车转向机构这类对安装空间、控制精度有明确要求的场景里，SG90这类微型伺服舵机的应用覆盖率极高，做结构设计时如果没有精准的三维模型做装配校核，很容易出现安装孔位错位、摇臂运动干涉、走线空间不足的问题，直接影响整机的装配效率与运行可靠性。

　　从实际功能层面看，这类微型伺服单元的核心作用是接收控制信号后，输出指定角度的转角位移，同时自带位置反馈闭环，能在负载允许范围内稳定保持设定角度，不需要额外增加位置检测元件，对于需要精准角度定位的小型运动机构来说，能大幅简化控制链路与结构复杂度。比如在智能分拣小装置里，它可以驱动拨杆完成小件物料的分流导向；在教育类机械臂实训套件中，多个SG90舵机组合可以实现多自由度的关节运动，完成简单的抓取、移位动作；在航模固定翼或小型多旋翼机型上，它负责驱动副翼、升降舵面，精准响应飞控的姿态调整指令；甚至在智能家居的小型风门、窗帘开合机构里，也能看到这类舵机的应用场景。

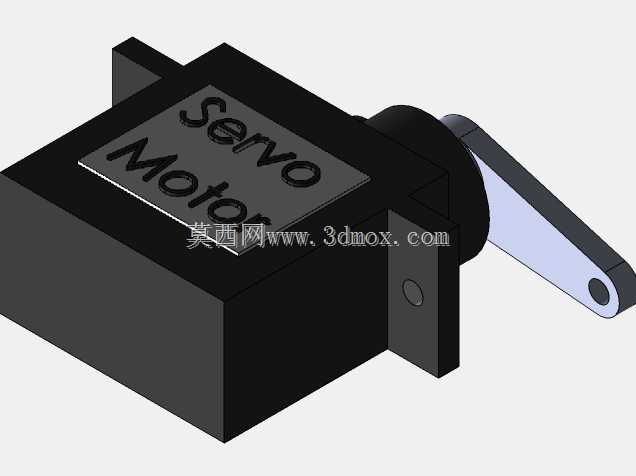

　　做这个三维模型的时候，首先要还原的是产品的实际安装边界，主体外壳的方形基座是核心安装基准，两侧带安装孔的固定耳尺寸必须和实物完全一致，孔位的中心距、孔径大小都要按实际装配公差做还原，确保设计人员调用模型做安装板设计时，能直接匹配M2规格的固定螺丝，不需要二次核对尺寸。输出摇臂的连接轴位置、轴径尺寸、花键齿形也做了精准还原，摇臂的摆动角度范围对应0-180度的常用控制区间，模型里预留了摇臂全行程的运动包络空间，设计人员在做周边结构布局时，可以直接通过模型做干涉检查，避免摇臂摆动时碰到周边的结构件或者线束。

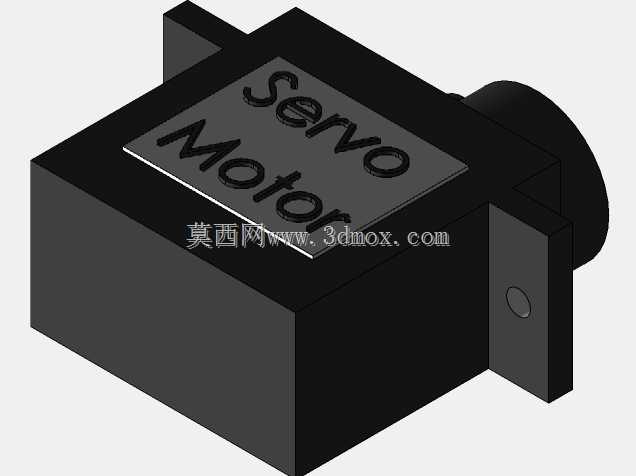

　　外壳部分的造型还原了实际产品的注塑壳体特征，顶面的标识区域做了等比例复刻，侧面的出线口位置也按实物做了预留，方便设计人员在整机布线时规划线束走向，避免出线位置和安装结构产生冲突。整个模型的结构拆分逻辑和实物保持一致，分为基座壳体、驱动输出轴、摆臂、固定耳几个独立的结构部分，方便设计人员在做方案演示、运动仿真时单独调用对应部件，也能直观展示舵机的装配关系。

　　从设计思路上来说，这类微型伺服部件的建模核心不是做外观渲染，而是给结构设计人员提供精准的装配参考，所以所有尺寸都优先保证安装配合面的精度，外观的倒角、纹理细节在不影响装配判断的前提下做了适度简化，既保证模型轻量化，不会在大型装配体里占用过多运算资源，又能完整表达所有和装配、运动相关的结构特征。比如基座底部的平面度在模型里做了基准约束，确保安装时和安装板的贴合面没有间隙；输出轴的中心高尺寸严格匹配实物参数，方便设计人员计算摇臂末端的运动轨迹，确定驱动部件的作用点位置。

　　在实际选型搭配时，这类舵机的输出扭矩能满足小型轻载机构的驱动需求，模型里还原的整体外形尺寸可以帮助设计人员在方案初期就评估安装空间是否足够，不需要等拿到实物样品再调整结构，能大幅缩短小型智能装置、教学实训设备的研发周期。很多刚接触结构设计的从业者在做小型运动机构时，容易忽略舵机摇臂的运动包络，导致装配后摇臂碰到外壳或者其他元器件，这个模型里特意保留了摇臂在两个极限角度的位置参考，设计时可以直接隐藏不需要的角度状态，快速核对不同摆角下的空间占用情况。另外，固定耳的厚度、安装孔的沉头深度也都按实物做了还原，设计安装板时可以直接匹配对应的螺丝沉孔尺寸，避免出现螺丝锁付后突出或者锁不到位的问题。
