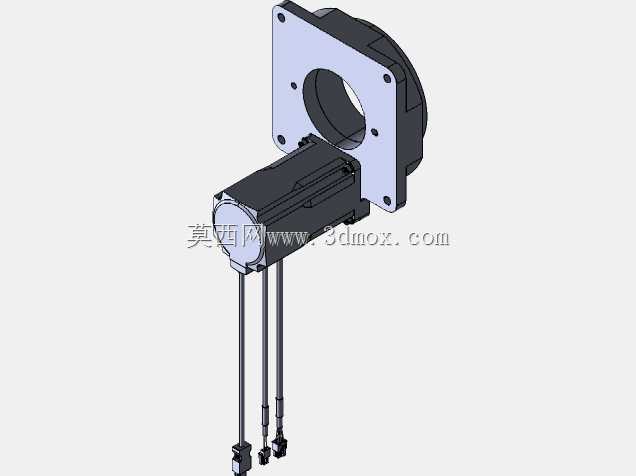

带方形安装法兰的伺服电机结构设计

项目分类:伺服电机 发布时间:2022-06-09 ID:646186
  • 带方形安装法兰的伺服电机结构设计

  做自动化设备结构设计的工程师都清楚,伺服电机的选型与安装适配,直接决定了整套传动机构的定位精度与运行稳定性,这款带方形安装法兰的伺服电机结构,在设计阶段就充分考虑了通用自动化产线的安装适配需求,能覆盖多数需要精准转速、位置控制的传动场景。从实际应用场景来看,这类结构的伺服电机常被用在3C电子组装设备的进给轴、包装机械的牵引辊驱动、小型数控机床的进给传动、非标自动化设备的点位移位机构上,相比普通步进电机,它的闭环控制特性可以实现更高的转速响应精度,低速运行时不会出现明显的爬行现象,带负载启停的扭矩输出也更稳定。

  从产品功能特性来看,这款电机本体采用圆柱形定子壳体设计,后端集成了动力与编码器出线结构,出线端做了线缆防弯折的应力释放设计,避免设备长期往复运动时线缆根部出现断线故障;前端的方形安装法兰是整个结构的安装基准,法兰面上的四个安装孔采用对称分布设计,孔位公差按照IT7级精度设计,能保证电机安装后输出轴的同轴度误差控制在允许范围内,不会因为安装偏斜导致联轴器异常磨损、轴承负载过大的问题。法兰中心的通孔为输出轴让位结构,输出轴采用标准轴径设计,可适配常见的弹性联轴器、同步带轮、行星减速机输入端,不需要额外做轴径改制就能完成装配。

  在设计思路上,整个模型的建模过程完全按照实际加工装配的逻辑搭建,先确定输出轴的轴心线作为整个装配的基准轴,再依次搭建转子、定子绕组、壳体、前端法兰、后端编码器盖、出线接头这些零部件,每个配合面都保留了实际生产需要的装配公差,比如法兰与壳体的止口配合采用过渡配合设计,既保证装配后的同轴度,又不会出现装配困难的问题;安装孔的位置避开了壳体内部的绕组布线空间,不会出现安装螺丝过长顶到内部绕组的隐患。出线端的线缆长度按照常规设备的布线余量预留,线缆接头处的防护结构也做了细节还原,能直观看到实际装配时的线缆走向,避免做设备布线设计时出现干涉问题。

  关于外形尺寸与安装边界,这款电机的方形法兰边长适配60系列伺服电机的通用安装尺寸,法兰厚度满足多数设备安装板的厚度适配需求,安装时不需要在安装板上做额外的沉孔避让,只要按照孔位位置打对应的通孔就能完成固定;电机本体的外径与法兰边长做了尺寸匹配,本体不会超出法兰的外轮廓边界,在做设备布局时,只要预留出法兰对应的安装空间,就能保证电机本体不会和周边的结构件出现干涉;输出轴的伸出长度按照通用联轴器的适配长度设计,搭配不同长度的联轴器时不需要额外调整轴伸尺寸,输出轴上的键槽尺寸也符合标准传动件的适配要求,能直接和标准键条配合传递扭矩,不会出现打滑问题。另外电机本体的散热筋结构也在模型中做了还原,实际运行时壳体表面的散热筋可以增加散热面积,保证电机在额定负载下长期运行时的温升控制在允许范围内,不会因为过热触发过载保护。在做设备结构校核时,可以直接调用这个模型完成装配干涉检查、安装空间预留、传动链同轴度校核这些工作,不需要再重新测绘建模,能大幅缩短结构设计阶段的周期,也能避免因为手动建模的尺寸误差导致后续加工装配出现问题。
