Lerdge继电器式电源通断监控模块结构设计

　　在小型自动化设备、桌面级数控装置、3D打印设备以及低压配电实验平台的搭建过程中，电源回路的通断控制与状态监控是保障设备运行安全的核心环节，这类场景往往不需要大体积的工业配电柜组件，而是需要紧凑化、可直接嵌入设备内部的集成式控制模块，本次设计的继电器式电源监控模块正是针对这类低压直流配电场景开发的集成化组件。从实际使用场景来看，这类模块常被布置在设备主电源输入与负载供电回路之间，承担过流切断、远程信号触发通断、供电状态反馈的功能，相比直接将继电器裸件焊接在万用板上的临时方案，集成化的模块可以大幅降低现场接线的出错概率，同时提升配电回路的绝缘防护等级。

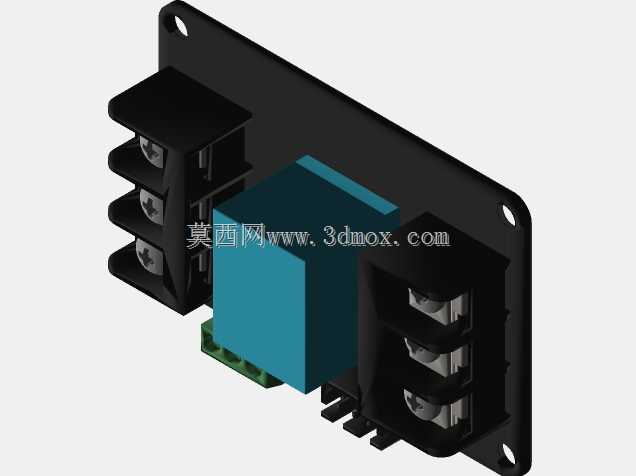

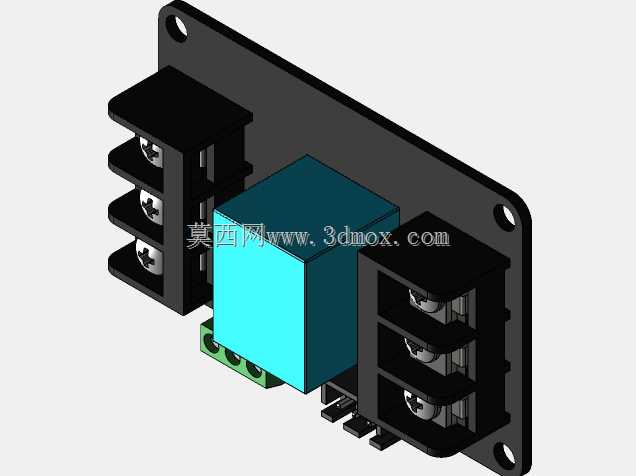

　　模块的整体结构采用黑色FR-4玻纤基板作为承载主体，基板的边角处设计有标准的圆形安装孔，安装孔的位置与常见的开源控制板安装孔位兼容，可直接通过M3螺丝固定在设备的型材框架或者绝缘安装板上，安装孔边缘做了露铜焊盘处理，既可以提升螺丝固定时的结构强度，也能根据使用需求选择是否接保护地。基板上的强电回路与弱电信号回路做了明确的物理分区，输入端与输出端均采用大电流栅栏式接线端子，端子的螺丝压线结构可以适配16AWG到22AWG的多股铜芯导线，额定载流能力匹配板载继电器的触点容量，端子之间的凸起隔栏可以避免接线时导线毛刺外露引发的极间短路问题。

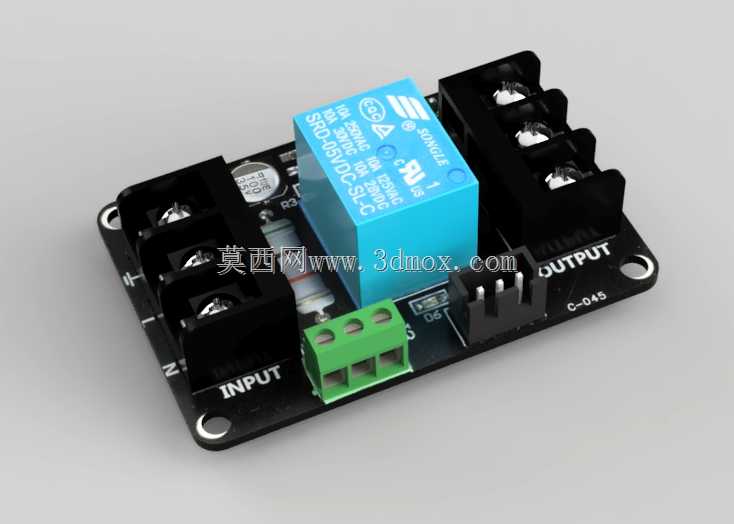

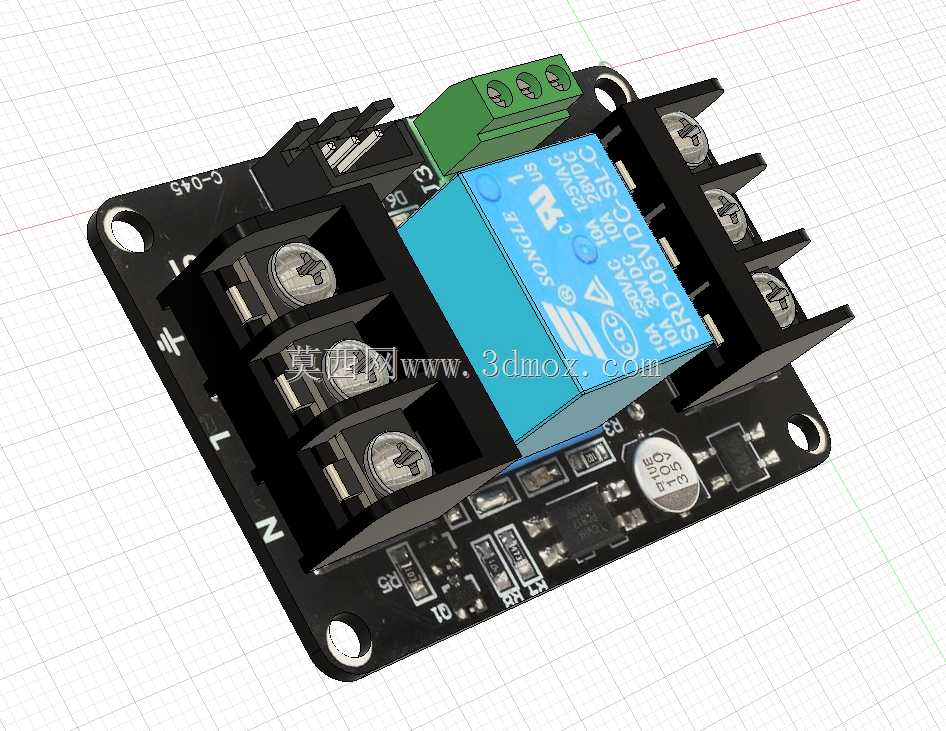

　　板载核心控制元件采用蓝色塑封的直流电磁继电器，继电器的引脚与基板之间采用波峰焊固定，继电器底部与基板之间预留了0.8mm的间隙，既可以避免继电器工作时的温升直接传导到基板走线层，也能为引脚焊盘的助焊剂残留预留清理空间。继电器的触点回路走线在基板上做了加宽覆铜处理，覆铜表面做了喷锡工艺提升载流能力，大电流回路的走线避开了弱电信号端子的区域，减少强电通断时的电磁干扰对控制信号的影响。弱电控制端采用绿色插拔式接线端子，端子的引脚间距为3.81mm，适配常见的杜邦线与信号控制线，可直接连接主控板的IO输出引脚，接收高低电平信号实现继电器的吸合与释放控制，端子旁的丝印层清晰标注了信号引脚定义，避免接线时出现极性错误。

　　模块的外形尺寸控制在70mm*45mm的矩形范围内，整体安装高度不超过30mm，对于设备内部安装空间局促的场景，这个尺寸可以轻松嵌入设备的侧梁或者控制仓的空隙位置，不会占用过多的核心器件安装空间。输入端的接线端子朝向模块外侧，输出端端子与输入端呈对向布置，接线时导线可以顺着回路走向排布，不需要过度弯折导线，既可以提升接线的美观度，也能减少导线弯折处的应力集中问题。基板表面的丝印层除了标注端子定义外，还清晰标注了回路的输入输出方向、继电器的线圈额定电压参数，现场调试人员不需要查阅额外图纸就能快速完成接线核对。

　　从功能设计的角度，模块在继电器线圈旁预留了续流二极管的焊盘位置，用户可以根据实际使用的线圈电压选择适配的二极管焊接，吸收继电器线圈断开时产生的反向电动势，避免反向电压击穿前端的控制元件；同时基板上预留了状态指示灯的焊装位置，可根据需求加装贴片LED，直观显示继电器的吸合状态，方便现场调试时快速判断模块工作状态。模块的强电部分所有裸露带电体都被接线端子的塑料外壳覆盖，日常维护时不小心触碰也不会引发触电风险，相比裸露的继电器组件，安全防护等级更适配民用与小型工业设备的使用要求。

　　在实际选型适配时，这类模块可以匹配5V、12V、24V等多种常见的直流控制电压，触点回路可承载最高10A的直流负载，完全满足小型电机、加热棒、散热风扇这类常见设备负载的通断控制需求。结构设计过程中充分考虑了批量生产的工艺性，所有元器件都采用标准贴片与插件封装，不需要特殊定制元器件，常规的SMT加波峰焊工艺就能完成整板焊接，生产良率可以得到有效控制；基板的拼板尺寸适配常规的PCB加工工艺，加工时可以有效提升板材利用率，降低生产环节的成本损耗。对于三维建模从业者而言，这个模块的模型还原了所有外部结构特征，包括接线端子的卡槽、继电器表面的标识凹槽、安装孔的倒角细节，在做设备整体装配仿真时，可以直接导入模型完成干涉检查，准确预留安装与接线的操作空间，避免实际装配时出现结构冲突。
