手动杠杆式快接小型控制阀三维结构

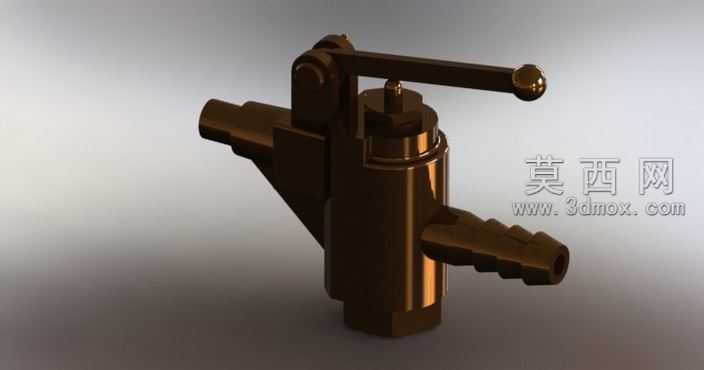

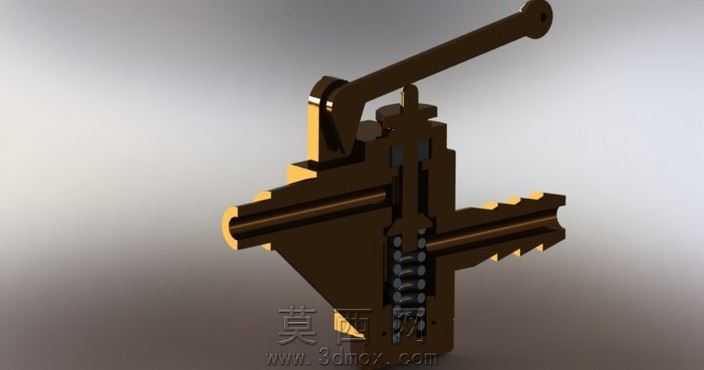

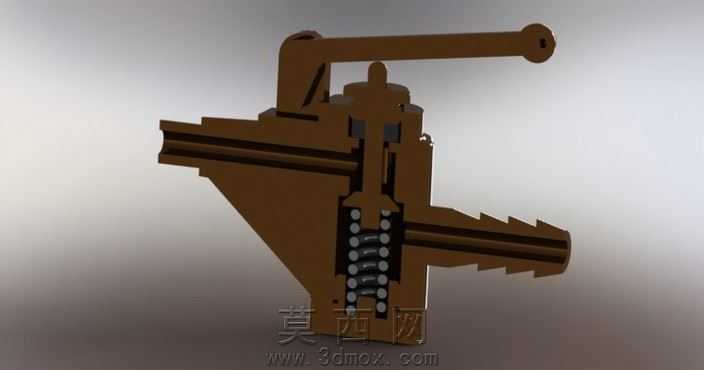

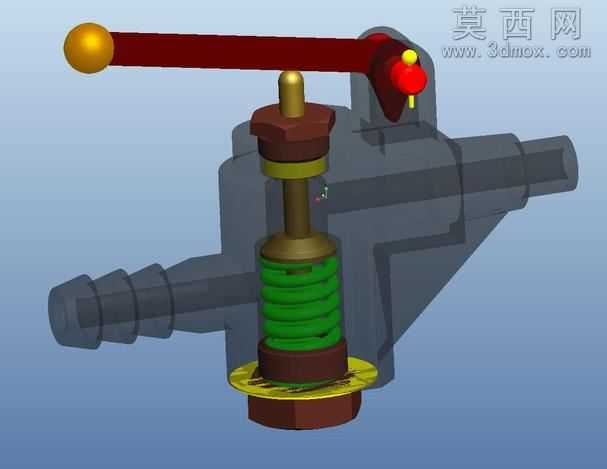

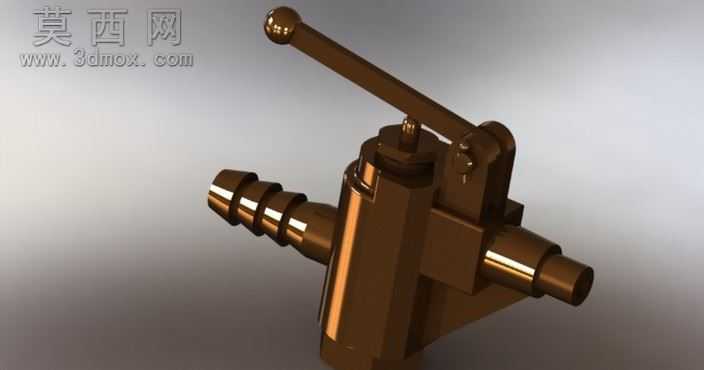

本作品为手动杠杆式快接小型控制阀的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计的尺寸规范与装配逻辑，对阀门的每一处结构都做了精细化还原。建模阶段首先梳理阀门的核心组成：顶部操作杠杆、阀芯传动组件、主体阀腔、两侧快插式管路接口、底部密封端盖，先通过草图绘制各零件的截面轮廓，借助拉伸、旋转、扫描等基础特征命令构建零件基体，再对杠杆的铰接转轴、阀杆的密封槽、接口的倒刺卡扣结构、阀腔的内部流道做细节特征处理，所有配合面都预留了合理的装配公差，保证虚拟装配时各运动部件无干涉。材质与渲染环节，针对阀门的金属材质属性做了分层调整：主体阀身采用古铜色金属材质，调整了金属度、粗糙度参数模拟铸铜件的哑光金属质感，同时在棱角处添加轻微的高光反射，还原机加工面的细腻触感；操作杠杆做了同色系的材质微调，表面增加细微的颗粒质感模拟使用中的磨损痕迹；接口处的倒刺结构单独调整材质反光度，突出卡扣结构的轮廓辨识度。渲染时采用三点布光方案，主光源从侧上方打亮阀身主体，勾勒整体轮廓，辅光源补亮暗部避免结构死黑，背景添加渐变灰度环境突出金属材质的反光特性，最终渲染图清晰呈现阀门的整体造型与结构细节。结构设计上，该阀门采用杠杆式手动操作结构，相比普通旋钮式阀门操作行程更短，可快速实现管路的通断控制；两侧采用宝塔式快插接口，可直接适配柔性管路，无需额外连接件即可完成装配，适用于小型气动、低压流体输送场景；内部阀芯采用直动式密封结构，阀杆处设置多层密封槽，可有效避免流体泄漏，杠杆与阀杆的铰接处做了限位结构设计，可精准控制阀门的开闭行程，避免操作过度导致的密封件损坏。整体建模过程严格遵循机械设计的合理性，所有结构都具备实际生产的可实现性，既还原了实物阀门的外观质感，也完整呈现了内部的装配逻辑与工作原理，可用于产品展示、结构教学、虚拟装配仿真等多个场景。
