法兰连接式工业控制阀结构设计方案

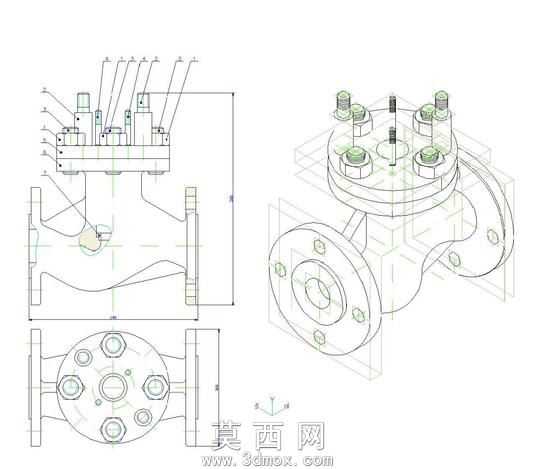

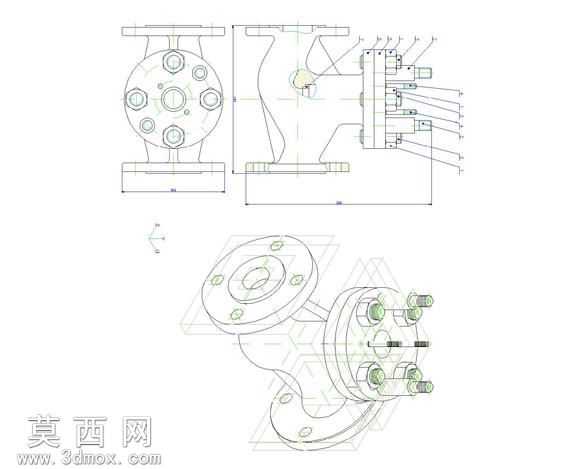

本作品为工业管路系统中使用的法兰连接式控制阀设计方案，采用三维建模软件完成全参数化结构搭建，完整还原阀门的各个组成部件与装配关系。建模过程中首先梳理阀门的核心功能逻辑，明确其在管路中承担的流体通断、流量调节作用，以此为基础拆分结构模块，分别完成阀体、法兰端盖、阀芯组件、密封件、紧固件、驱动端连接结构的独立建模。建模阶段严格遵循机械设计公差规范，对法兰盘的螺栓孔位、密封面尺寸、阀体流道的过渡曲面都做了精准参数约束，保证各部件装配时的配合精度，避免出现干涉问题。材质设置上根据工业阀门的实际应用场景做区分，阀体部分采用铸钢材质，调整金属粗糙度与哑光质感，还原铸件的表面肌理；密封件设置为丁腈橡胶材质，体现橡胶的弹性哑光特质；紧固件采用不锈钢材质，添加轻微的金属反光效果，不同材质的区分让模型的结构层次更加清晰，便于识别各个部件的功能属性。结构设计上采用直通式流道，降低流体通过时的阻力损失，法兰连接端适配常规工业管路的安装标准，具备较强的通用适配性；阀芯采用升降式密封结构，保证关闭状态下的密封性能，驱动端预留标准连接接口，可适配手动、电动、气动等不同驱动方式，拓展产品的应用场景。建模完成后通过多视角的线框与实体结合展示，清晰呈现阀门内部流道走向、部件装配位置、连接关系，既可以作为机械设计教学的结构演示素材，也能为同类阀门产品的设计优化提供参考，帮助设计人员快速理解法兰式控制阀的结构逻辑，缩短产品开发的前期调研与结构梳理周期。
