角式安全阀门结构设计三维作品

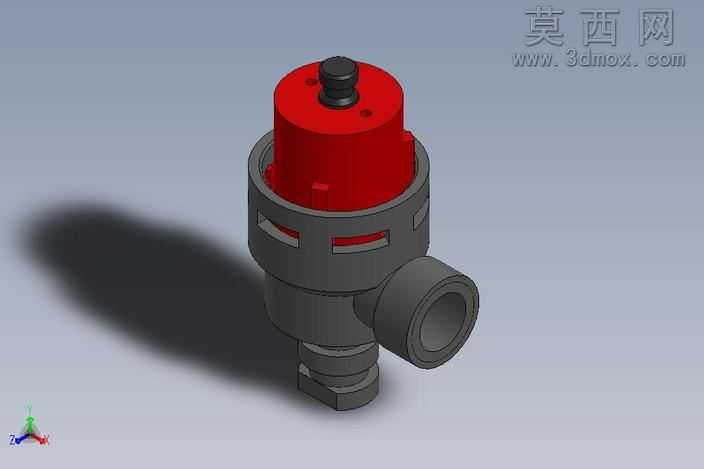

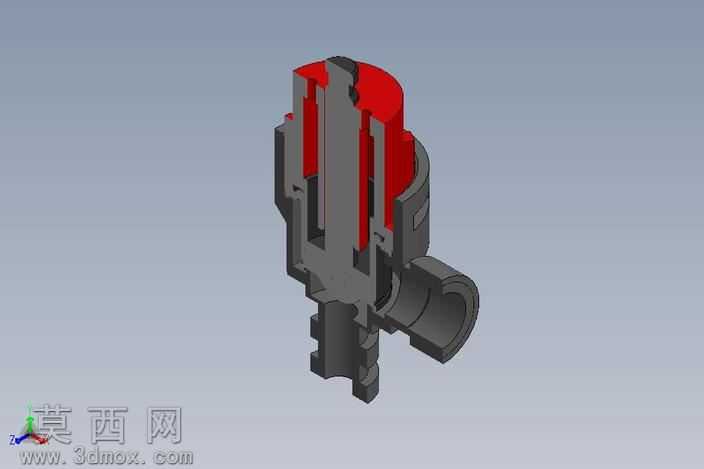

本作品为角式安全阀门的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各部件的配合公差符合机械设计通用规范。建模阶段针对阀门的不同功能部件做了差异化的特征处理：顶部红色的调压端盖部分，通过拉伸、切除、阵列特征完成端盖的安装孔、定位槽结构，还原了调压螺塞的外螺纹与顶部旋钮的防滑纹理细节；中部灰色的阀体主体部分，采用旋转特征构建主体回转结构，再通过拉伸切除完成侧面的介质流通接口、阀体表面的镂空观察槽结构，接口处的内螺纹特征通过螺旋线扫描切除完成，还原了管路连接的标准螺纹结构；底部的进水端同样采用旋转加切除特征，构建出阶梯式的管路连接结构，保证与上游管路的适配性。材质渲染阶段，针对不同部件的实际材质属性做了对应调整：阀体部分赋予深灰色工程塑料质感材质，调整粗糙度参数模拟工业塑料的哑光磨砂质感，同时添加轻微的环境反射效果提升真实感；顶部调压端盖赋予亮红色工程塑料材质，适当提高高光强度，与阀体形成清晰的视觉区分；顶部调压螺塞赋予黑色金属材质，调整金属度与粗糙度参数，模拟发黑处理的金属零件质感。结构设计上，该角式安全阀采用侧出式介质流向设计，进水端位于阀体底部，出水端位于阀体侧面呈90度夹角，适配空间受限的管路安装场景；顶部的调压结构可通过旋转螺塞调整内部弹簧预紧力，从而设定阀门的开启压力阈值，当管路内部压力超过设定值时，内部阀芯抬升实现介质泄放，压力回归正常范围后阀芯自动复位封闭通路，实现管路超压保护功能。建模过程中对内部阀芯、弹簧等活动部件做了运动干涉检查，确保阀门启闭过程中各部件无碰撞卡滞，整体装配间隙控制在合理范围内，同时对所有密封面位置做了平面度优化，保证阀门的密封性能符合设计要求。
