自卸车下机架承载结构三维设计模型

项目分类:专用车 发布时间:2022-06-09 ID:645360
  • 自卸车下机架承载结构三维设计模型
  • 自卸车下机架承载结构三维设计模型
  • 自卸车下机架承载结构三维设计模型
  • 自卸车下机架承载结构三维设计模型
  • 自卸车下机架承载结构三维设计模型

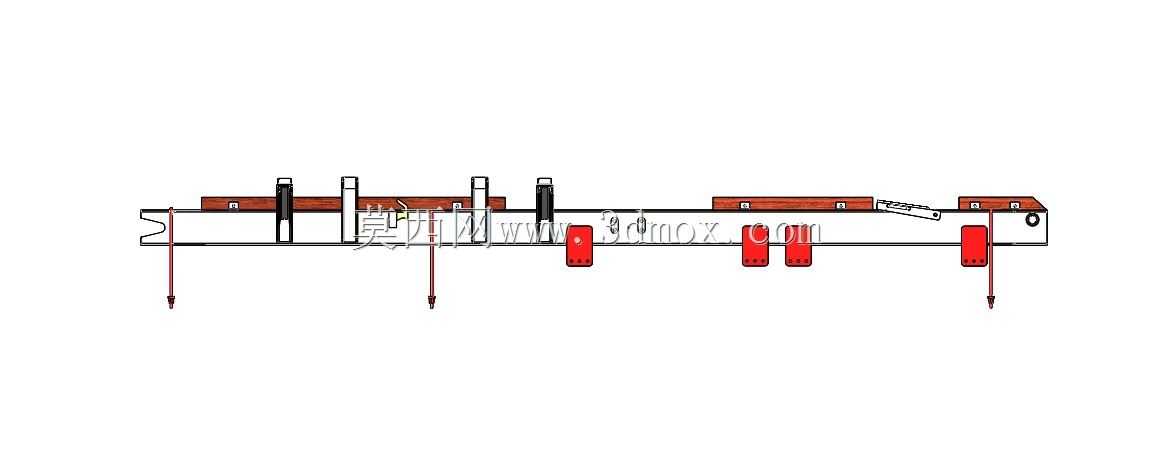

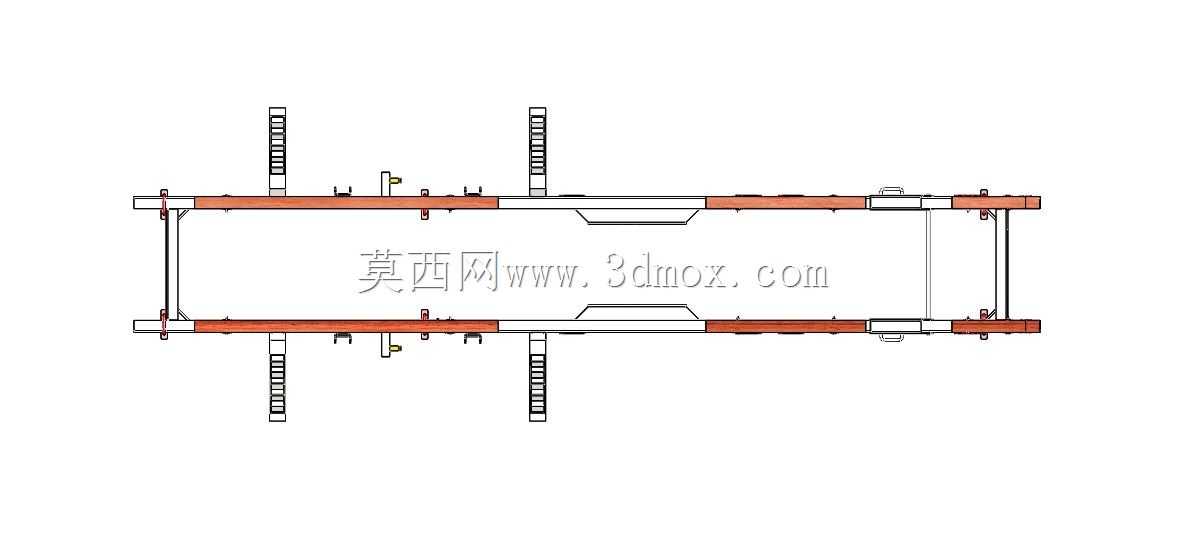

  在矿山短途转运、基建土石方清运、厂区散料倒运的作业场景里,自卸车的下机架是承担整车载荷、衔接行走系统与上装货厢的核心承载部件,其结构合理性直接决定整车重载工况下的抗扭、抗疲劳寿命,以及举升卸货过程的结构稳定性。不同于常规载货车的平直车架结构,这款下机架针对自卸作业的偏载、冲击载荷做了针对性的结构优化,整体采用双纵梁为主的承载框架,纵梁沿整车长度方向布置,截面选用抗弯性能更优的槽型加局部加强结构,在举升支座安装位、货厢翻转铰接位、悬挂连接位这些应力集中区域,都额外加焊了贴合纵梁腹板的加强衬板,避免长期重载举升出现焊缝撕裂、梁体变形的问题。从结构布局来看,纵梁外侧预留了统一的安装接口,可适配不同吨位级的悬挂组件、车桥安装座,

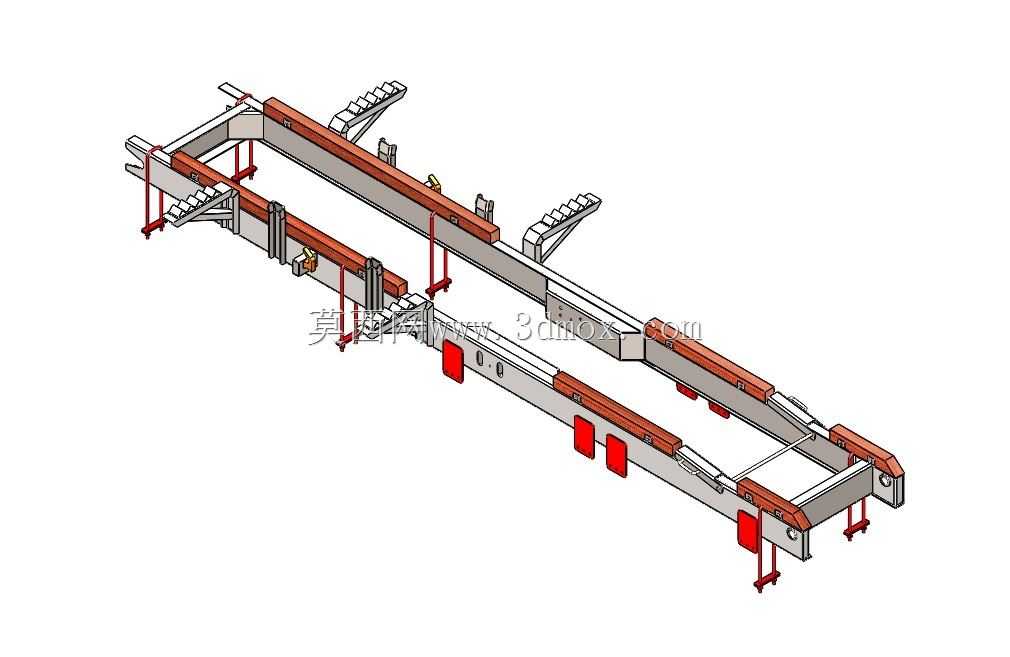

  纵梁上翼面的红色标识块是货厢副梁的定位基准块,装配时可快速对齐上装副梁的安装孔位,减少现场配焊、配钻的工作量,每块定位块的位置都经过载荷分布核算,确保货厢满载时载荷能均匀传递到两根纵梁上,避免单侧纵梁应力过载。纵梁之间的横梁采用不等距布置,在货厢前板对应的举升油缸安装区域,横梁采用箱型截面结构,为举升油缸下支座提供足够的安装刚度,避免举升瞬间油缸反力导致车架局部变形;在车架尾部的翻转铰接区域,横梁直接与纵梁尾部的铰接支座做成一体化焊接结构,减少装配累计误差,保证货厢翻转时两侧铰接点的同轴度,避免举升过程中货厢出现卡滞、偏摆。车架上分布的多组带脚轮的支撑立柱,是针对自卸车在装配调试、上装合装工位的临时支撑需求设计的,

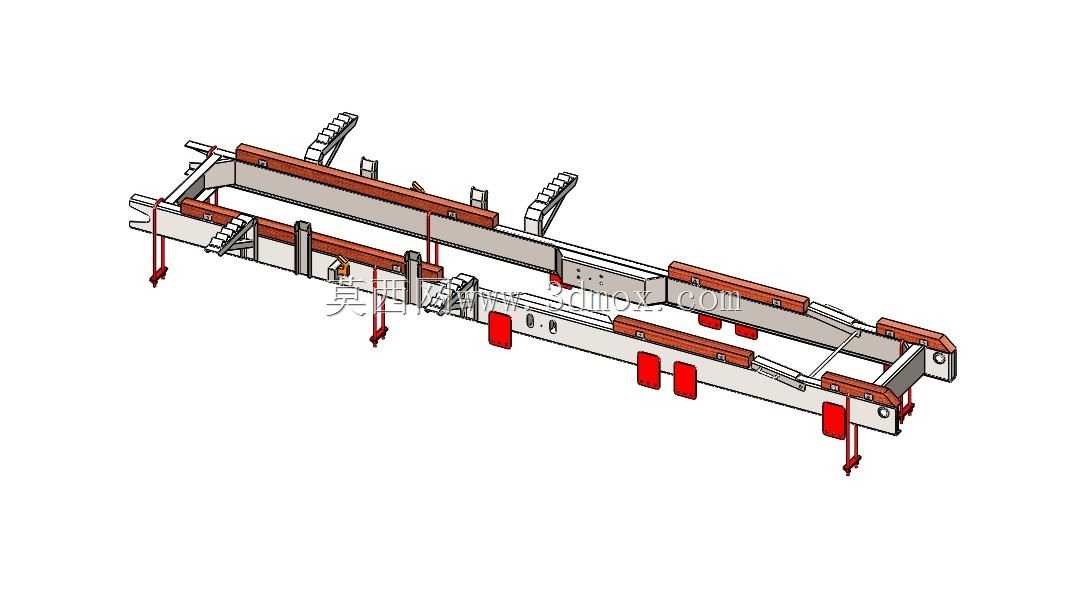

  立柱高度可根据工位需求做小幅调整,底部的脚轮方便车架在装配车间内短距离移位,待整车进入总装环节安装行走系统后,这些临时支撑可快速拆除,不会影响整车的离地间隙与通过性。纵梁侧面伸出的多组阶梯状支架,是走台与防护栏的安装基座,这类支架采用折弯成型的钢板焊接在纵梁腹板上,支架上预留的标准安装孔可直接固定防滑走台板,方便作业人员在车辆维保、清理货厢残留物料时上下操作,支架的伸出长度经过核算,既保证人员通行的足够宽度,又不会超出整车的外廓尺寸限值,满足道路行驶的法规要求。设计过程中,针对自卸车常见的卸货时后轮下沉、车架扭转的工况,对纵梁的变截面位置做了圆弧过渡处理,避免截面突变带来的应力集中,所有焊缝的布置都避开了高应力区域,

  焊接坡口形式根据不同连接位置的载荷特性做了区分,纵梁与横梁的连接焊缝采用连续角焊缝,辅助支架的连接采用间断焊,在保证结构强度的前提下控制焊接变形量。安装边界方面,车架前端预留了发动机、变速箱的安装悬置孔位,孔位位置与通用重型自卸车的动力总成接口匹配,可适配不同马力段的动力配置;车架两侧的纵梁腹板上预留了燃油箱、储气筒、液压油箱的安装支架固定孔,孔位采用模块化排布,可根据不同用户的配置需求选装不同容积的附件,无需额外在纵梁上钻孔破坏主梁结构。尾部的铰接支座中心高度、举升支座的安装位置,都匹配常见的前顶式自卸液压举升机构行程参数,装配时无需额外调整举升油缸的安装角度,就能保证货厢最大举升角度达到散料卸货所需的安息角要求,避免出现物料粘附货厢、卸不干净的问题。在实际作业场景中,这类下机架结构可承受满载时货厢与物料合计数十吨的垂直载荷,同时在非铺装路面行驶时,可抵消路面颠簸带来的纵向、横向冲击载荷,举升卸货时可承受油缸数千牛的反力作用,结构变形量控制在工程允许的弹性变形范围内,不会出现永久变形。不同于轻量化公路运输车的车架设计,这款下机架的板材厚度选择更偏向重载工况的冗余设计,在易磨损、易受冲击的位置都做了局部加厚,比如车架尾部受物料冲击的区域,额外加焊了耐磨衬板,延长车架的使用寿命,减少后期维保的更换成本。
