塞斯托型潜伏顶升式AGV搬运设备结构

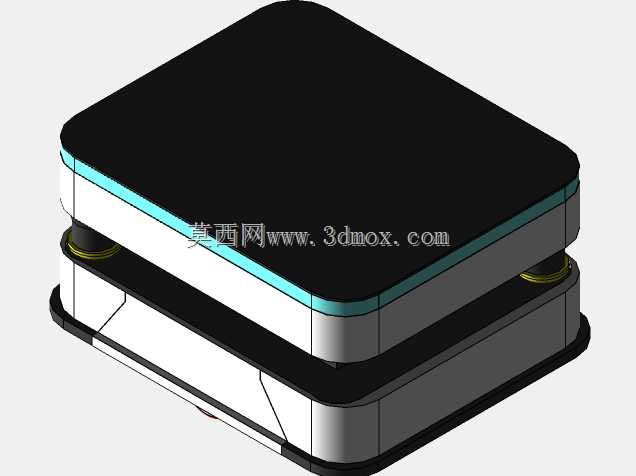

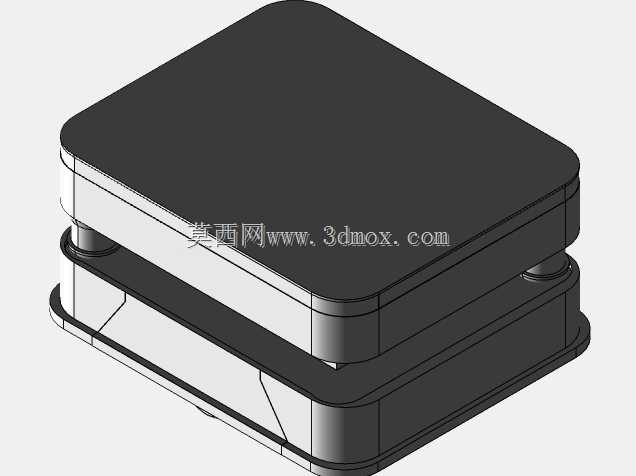

　　在电商仓储、汽车零部件产线、电子制造车间的物料转运场景里，这类潜伏顶升式AGV是替代人工地牛、实现线边仓到工位自动补料的核心执行单元，不需要额外铺设固定轨道，依靠地面二维码或激光SLAM导航即可完成全路径自主移动，适配现有车间的地面布局，不需要对厂区地面做大规模改造，落地部署的灵活性远高于传统的辊筒输送线、链式输送设备。从结构设计逻辑来看，整机采用双层堆叠的模块化布局，上层为承载顶升平台，下层为行走驱动与电控集成舱，两层之间通过均布的弹性支撑柱连接，既可以缓冲顶升作业时的冲击载荷，也能抵消地面不平整带来的行走震动，避免上层承载的物料出现滑移、倾覆风险。上层承载平台做了圆角包边处理，边缘设置一圈浅青色的防撞缓冲条，

　　平台表面采用哑光防滑的硬质面板，和物料架底部接触时可以提供足够的静摩擦力，额定承载能力达到300千克，完全覆盖电子料架、小型工装周转箱、汽配零部件料箱的常规转运重量需求。行走驱动单元采用差速驱动布局，配合四周的万向辅助轮，可以实现零半径原地转向，在宽度仅1.2米的车间通道内即可完成掉头、横移动作，适配狭窄通道内的作业需求，设备整体的外轮廓做了全圆角处理，没有突出的尖锐结构，在人机混行的车间场景里可以降低碰撞带来的人员伤害、设备剐蹭风险。顶升机构隐藏在两层结构之间，采用电动推杆配合剪叉支撑结构，顶升行程控制在50毫米范围内，刚好可以将标准尺寸的物料周转架抬离地面10到20毫米，既满足行走时的离地间隙要求，

　　也不会因为顶升行程过大导致整机重心升高，影响行走过程的稳定性。设备的安装边界需要重点关注，整机高度控制在280毫米以内，可以顺利潜入高度300毫米以上的各类标准物料架底部，不需要对现有周转架做结构改造，直接适配工厂现有存量载具；外形长宽尺寸按照标准周转架的底部尺寸匹配，潜入载具下方时，设备中心和载具中心的重合度偏差允许范围在20毫米以内，顶升时不会出现载具偏载倾斜的问题。导航传感器、避障传感器全部集成在下层舱体的四周，低位安装的传感器可以精准识别地面的导航标识，同时检测到地面散落的螺丝、包装碎屑等小型障碍物，提前做出减速、避障动作，避免碾压杂物导致行走轮卡滞。电气舱采用密封式设计，防护等级达到IP54，可以适配车间内少量粉尘、

　　偶尔有地面清洁水渍的作业环境，不需要额外做防尘防水的外罩加装。电池组集成在下层舱体的中部位置，低重心的布局可以进一步提升行走时的稳定性，电池采用快拆结构设计，换电时间不超过1分钟，满足多班次连续作业的需求。在实际选型适配时，需要确认作业通道的最小转弯半径、地面的坡度不超过3度、地面平整度误差每米不超过5毫米，即可保证设备的稳定运行；对接物料架时，只需要在物料架底部预留对应尺寸的潜入空间，不需要额外加装对接机构，部署成本远高于牵引式AGV，适合多品种、小批量的柔性生产转运场景。结构建模过程中，对所有的连接螺栓、驱动轮安装位、传感器安装位都做了标准化的接口预留，后续做功能拓展时，可以直接在预留位加装声光警示灯、侧移机构、辊筒对接机构，不需要对主体框架做重新开模修改，框架主体采用钣金折弯焊接结构，在保证结构强度的前提下尽可能降低整机自重，减少行走过程中的能耗，延长单次充电的续航时长。
