带输送线的工业自动堆垛作业设备

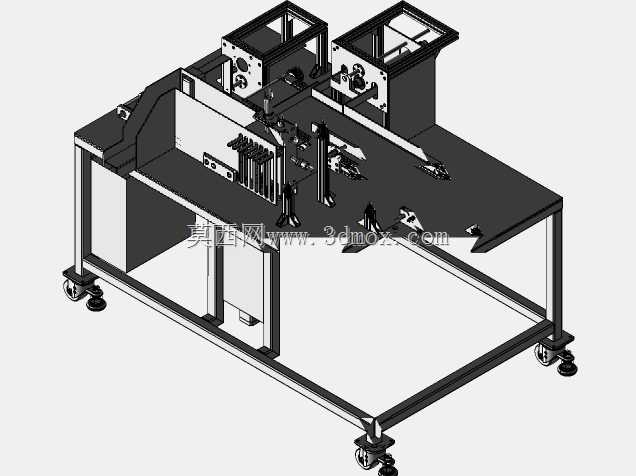

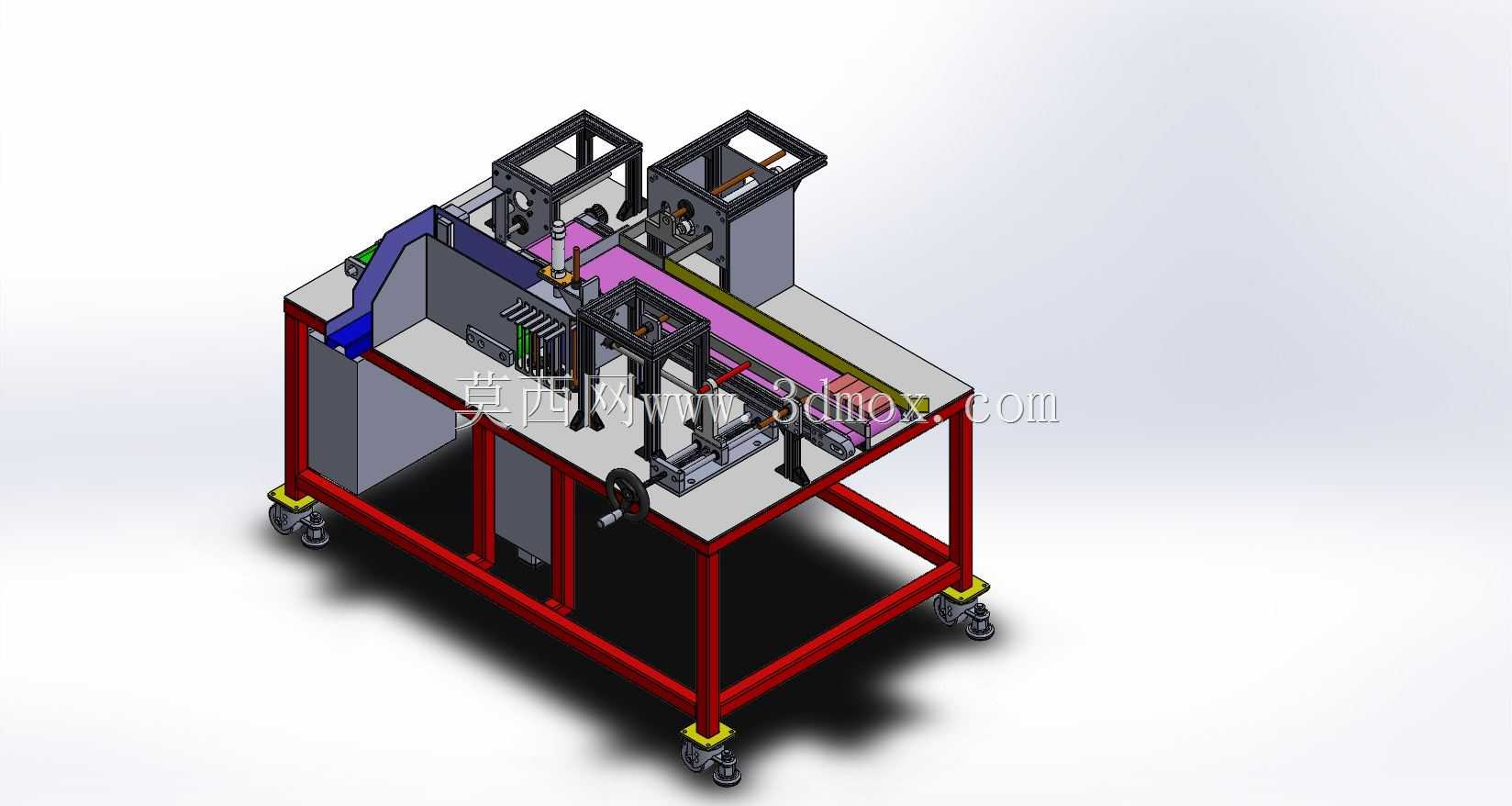

　　在电子零部件、小型包装件的后段生产流转环节，这类集成输送功能的堆垛设备，主要承担规整来料、按设定层叠规则码放物料的作业任务，替代人工完成重复性的堆叠转运工作，适配多品种小批量的产线柔性排布需求，常见于消费电子组装线末端、小型通讯配件包装段、轻工产品分拣工位旁，可对接上游皮带线、分拣台的出料节奏，将零散输送来的工件按预设数量、排布方式整齐码放到料箱或者托盘上，减少人工码放的对位偏差与体力消耗。设备整体采用方管焊接机架作为承载主体，底部配置带刹车的万向脚轮，兼顾工位移动的灵活性与作业时的固定稳定性，机架台面采用加厚钢板加工，保证上部执行机构安装的平面度要求，台面高度按照人工辅助操作的 ergonomic 高度设置，预留了人员临时干预、

　　异常排查的操作空间，不会出现机构干涉人员操作动线的问题。设备中部集成了平皮带输送段，输送线两侧设置可调宽度的导向挡边，可根据来料的外形尺寸快速调整挡边间距，适配不同规格的盒状、块状工件输送，输送线的驱动端采用减速电机直连驱动辊，传动平稳无明显抖动，保证工件输送过程中不会出现偏移、卡滞的情况。堆垛执行机构采用双立柱导向结构，搭配线性导轨作为升降导向部件，升降动作通过同步带传动实现，保证升降过程的位置精度，取料端采用柔性夹爪结构，可根据工件材质调整夹持力度，避免夹伤工件表面，夹爪的横向移动采用气缸驱动，行程可通过磁性开关进行位置调整，适配不同码放位置的对位需求。设计过程中优先考虑了设备的维护便捷性，所有驱动部件、

　　传动部件均设置在台面下方或者机架外侧的易操作位置，日常点检、易损件更换不需要拆解主体机架，电气走线全部采用拖链防护，沿机架内侧的线槽排布，避免走线外露造成的安全隐患，气路管路采用快插接头连接，排布整齐并标注对应气路编号，方便故障排查。设备的安装边界预留了足够的维护空间，设备后侧预留不小于600mm的检修通道，左右两侧预留300mm的操作空间，对接上游输送线时可通过底部脚轮微调设备位置，保证输送面的高度差控制在2mm以内，避免工件转接时出现卡滞。设备的动作逻辑按照产线节拍设计，来料检测传感器检测到工件到达指定位置后，输送线暂停，夹爪动作夹持工件，按照预设的码放路径将工件放置到码垛位，完成单次码放后机构复位，等待下一个工件到位，

　　码放层数达到设定值后设备发出提示信号，提醒人工取走码放完成的料垛，整个动作流程可根据实际生产需求调整码放层数、夹持力度、输送速度等参数，适配不同的生产节拍要求。机架的焊接部位全部做了去应力处理，焊接后进行抛丸打磨，表面喷塑处理，避免长期使用过程中出现焊接变形影响设备精度，脚轮采用聚氨酯材质，移动时噪音低，不会损伤车间环氧地坪，刹车装置采用双刹车结构，可同时锁定滚轮转动与转向，保证设备作业时不会出现移位。
