多工位并行物料分拣设备结构设计

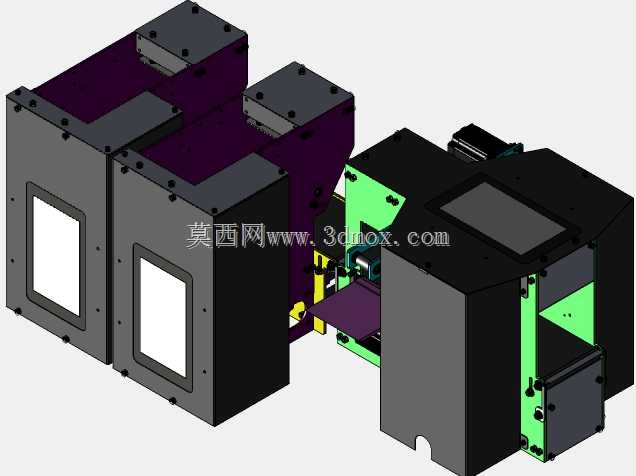

　　这款分拣设备的结构设计，核心面向3C电子小件、精密五金零件的后段工序分选场景，在实际产线布局中，通常衔接在外观检测、尺寸检测工位之后，根据上游检测工位输出的判定信号，将不同合格等级、不同规格类别的物料分流至对应料箱，替代传统人工分选的重复劳作，适配小尺寸零件的高速分选节拍，单工位分选节拍可匹配上游每分钟百余件的检测输出速度，避免待分选物料在工序间堆积。从整体结构布局来看，设备采用多仓并行的排布逻辑，左侧设置两组独立的储料仓体，仓体下部预留倾斜式料道安装空间，料道角度经过反复校核，既保证物料依靠自重顺滑滑落无卡滞，又不会因为坡度过大导致物料下落速度过快出现弹跳、磕碰损伤精密零件表面的问题；仓体外侧开设透明观察窗，

　　日常运维时无需拆解仓体盖板，即可直接观察内部物料存量、料道是否存在卡料堵料情况，观察窗采用快拆式压条固定，更换不同厚度的透明防护板时无需额外加工安装孔，适配不同洁净等级车间的防护需求。设备中部为分选执行机构的安装区域，预留了气动拨叉、伺服推块两类执行元件的安装位，可根据待分选物料的材质、重量、表面防护要求灵活切换执行端：针对表面易划伤的塑胶件、阳极氧化五金件，可换装软质硅胶拨头的气动拨叉，拨料动作的行程、速度都可通过节流阀独立调节，避免拨料力过大损伤工件；针对重量稍大、定位精度要求高的金属结构件，可换装伺服驱动的硬质合金推块，推料位置重复精度可控制在0.1mm以内，保证物料准确落入对应分流料道。右侧为设备的电控与驱动集成仓，

　　将伺服驱动器、电磁阀组、接线端子排统一集成在封闭仓体内，仓体侧壁开设标准化的散热通风槽，同时预留走线孔位，所有动力线、信号线都通过走线槽规整排布，避免车间日常清扫、物料转运过程中剐蹭线路造成设备故障；仓体下部开设缺口式避让位，方便车间运维人员蹲姿操作时腿部有足够的活动空间，无需过度俯身即可完成底部接线、气路接头的检查维护。从安装边界尺寸来看，设备整体采用模块化拼接设计，单组储料仓模块、分选执行模块、电控仓模块都可独立拆分，单个模块的最大重量控制在单人可搬运的范围内，产线布局调整时无需借助大型吊装设备，仅需两名运维人员即可完成整机组装移位；设备底部预留标准脚轮与调平地脚的安装孔位，日常转产移动时可安装脚轮快速推移，

　　固定工位生产时换装调平地脚，可根据车间地面的平整度调节每个支撑点的高度，保证设备整体水平度偏差不超过0.5mm/m，避免因为设备倾斜导致料道内物料滑动速度不均、分选定位偏差的问题。在结构细节设计上，所有仓体的拼接面都加装了密封胶条，适配有少量粉尘的生产车间环境，避免加工碎屑、车间浮尘进入仓体内部卡滞料道、磨损执行机构的运动部件；所有外露的紧固件都采用内六角圆柱头螺钉，螺钉头沉入安装面以下，避免突出的螺钉头剐蹭操作人员衣物、刮伤物料周转箱；料道与物料接触的表面都做了表面硬化处理，针对金属物料可选用淬火硬化的不锈钢料道，长期使用不会因为物料摩擦出现沟槽导致卡料，针对易划伤的塑胶物料可粘贴防静电超高分子量聚乙烯薄片，既降低摩擦系数保证物料顺滑滑动，又避免静电积累吸附粉尘、损伤电子元器件。设备的分选工位数量可根据实际产线的分选类别需求灵活扩展，基础款为6个分选料道，对应6类物料的分流需求，若产线需要更多分选类别，可在现有基础框架上拼接扩展储料仓模块，无需重新设计整体机架，扩展后的设备整体框架刚度经过校核，满料状态下的机架变形量不超过0.2mm，不会因为料仓满载导致框架变形卡滞运动部件。
