机床加工区激光切割安全防护围挡结构

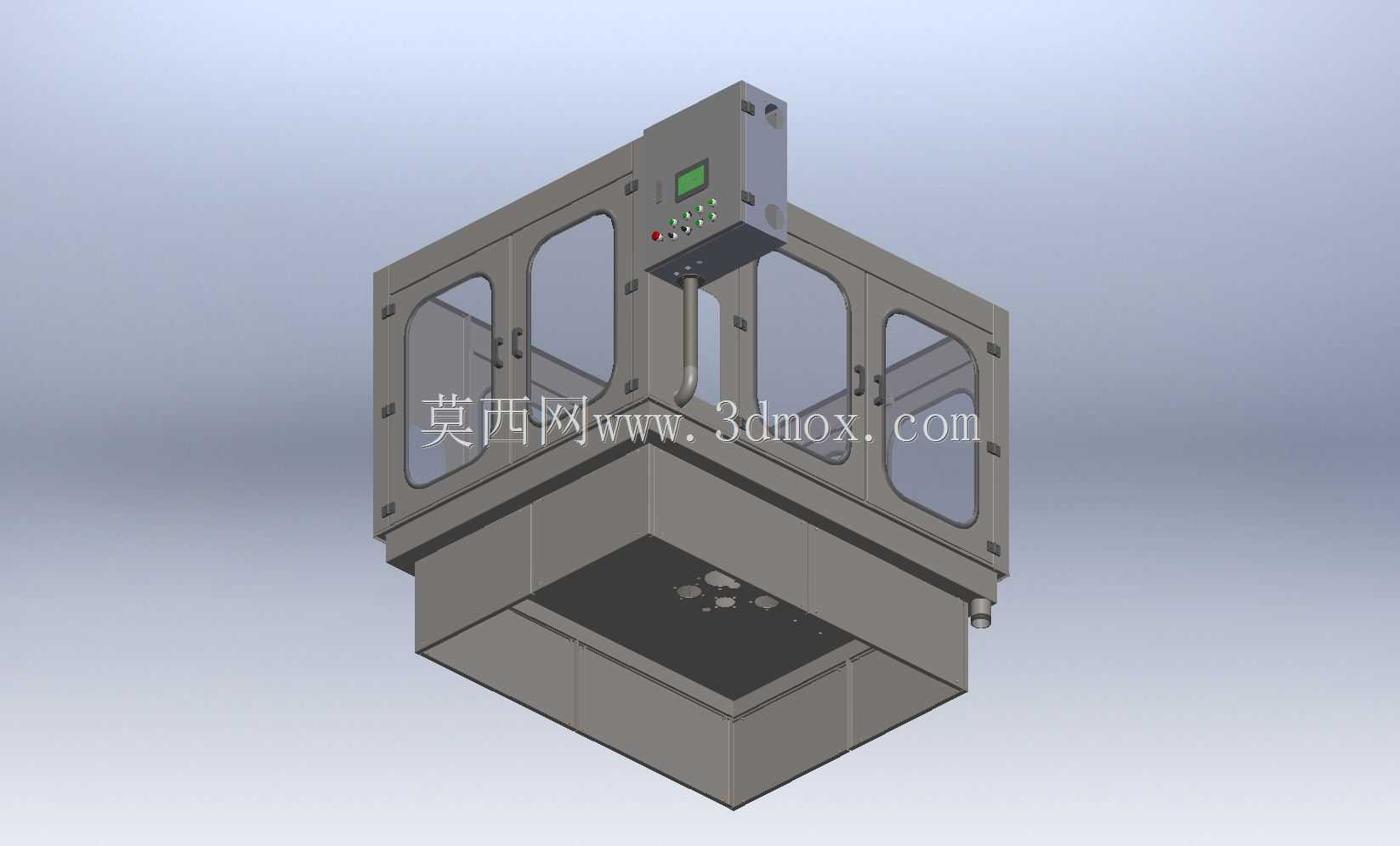

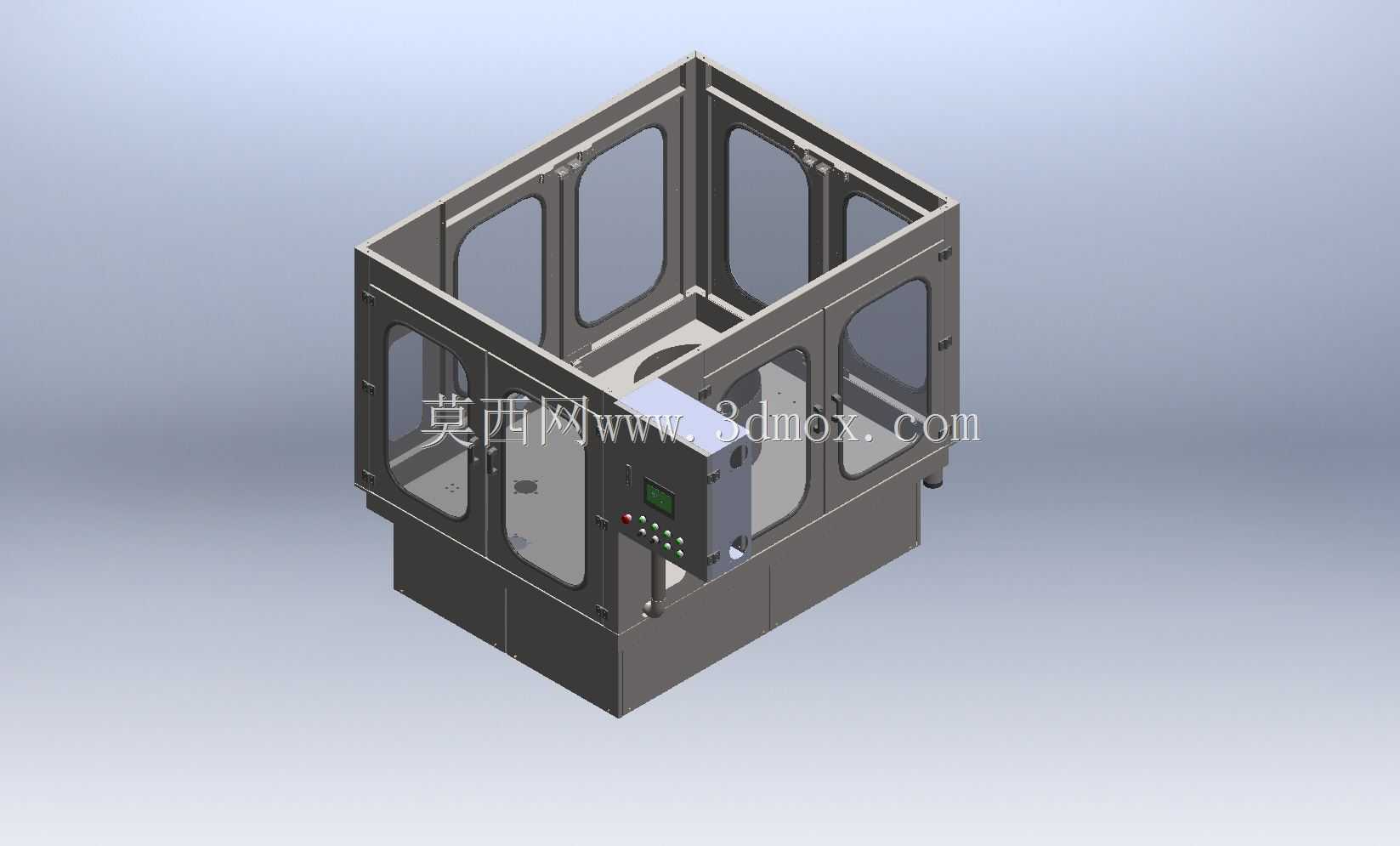

　　这套防护结构主要面向车间内激光切割工位的作业隔离需求，在中小功率激光切割设备的加工区域外围搭建封闭防护边界，避免激光加工过程中产生的散射激光、高温飞溅熔渣、切割烟尘向外扩散，同时阻隔作业过程中无关人员误入加工危险区，也能降低加工噪音向车间其他区域的传递幅度。从结构布局来看，整体采用L型半包围式的舱体设计，底部设置一体化的接渣集料槽，承接切割过程中掉落的金属熔渣与边角废料，槽体边缘做了折边加强处理，避免长期受废料撞击出现变形，槽体底部预留了排屑接口，可对接车间的集中排屑系统，无需人工频繁清理槽内积渣。上部的围挡框架采用标准化矩形钢管拼焊成型，所有框架连接位置都做了满焊后打磨处理，避免尖锐棱角划伤操作人员，

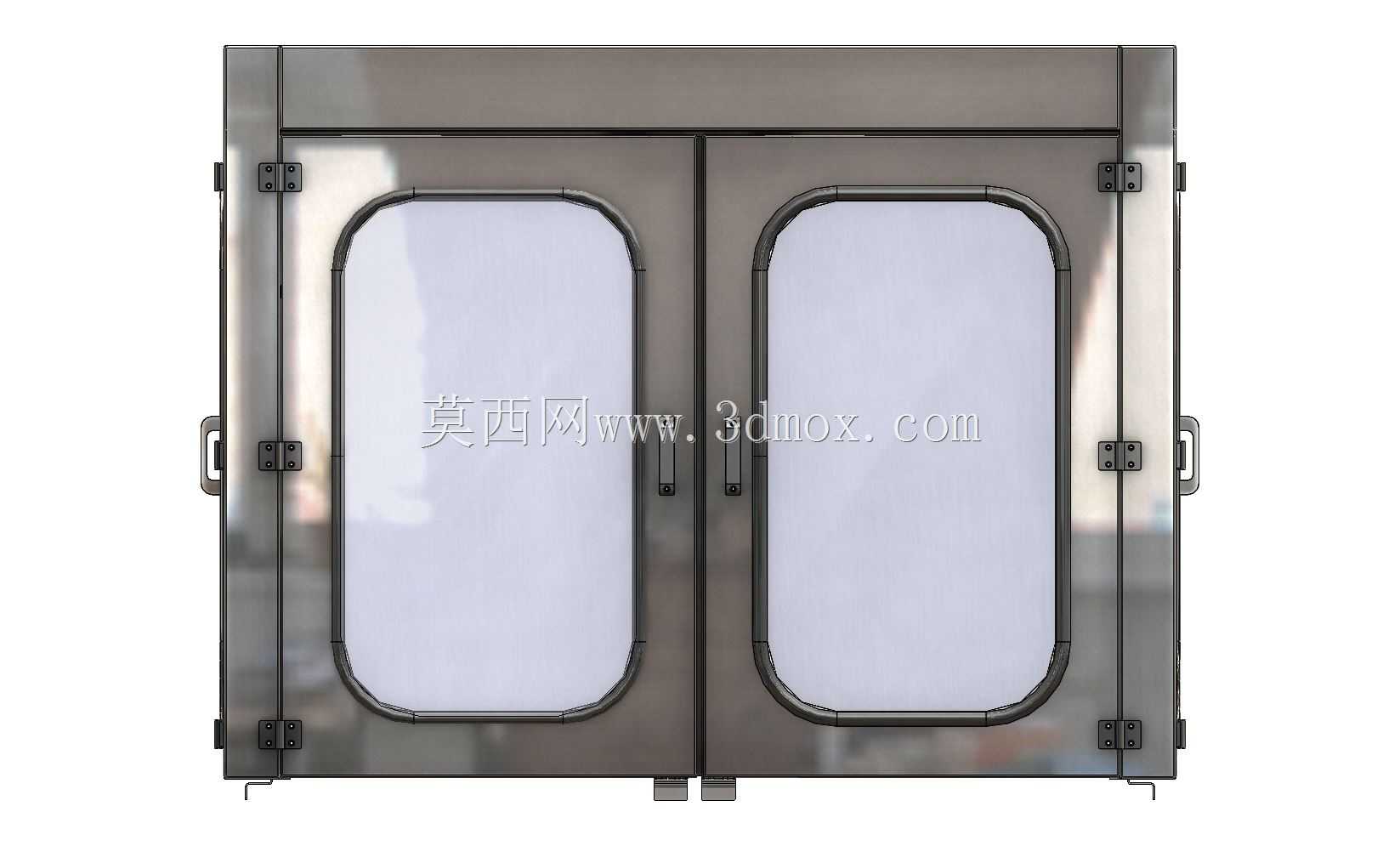

　　框架上安装的观察窗采用深色防激光透视板材，既可以让操作人员在防护结构外清晰观察内部切割作业的状态，又能有效过滤激光的有害波段，防止眼部被散射激光灼伤。观察窗的窗框采用快拆式压条固定，后期如果观察窗表面被飞溅熔渣烫损出现划痕，不需要整体拆卸框架，只需松开压条即可快速更换透视板材，降低后期维护的成本与停机时间。防护结构的操作侧设置了两扇对开式防护门，门体与框架之间安装了安全联锁开关，一旦防护门在设备加工过程中被意外开启，联锁信号会直接触发设备的急停回路，切断激光发生器的输出，从硬件层面避免安全事故发生。门体上配备了按压式安全门锁，设备运行时门锁可自动落锁，防止无关人员随意开门进入加工区，门锁旁设置了状态指示灯，

　　可直观显示门体的锁止与解锁状态。顶部的控制箱集成了设备的启动、停止、急停按钮与运行状态显示屏，控制箱的安装角度做了15度的前倾处理，操作人员站在防护结构外侧操作时，不需要过度仰头或抬手即可完成操作，符合人机工程学的操作高度要求，控制箱与下部框架之间采用走线槽内置布线，所有线缆都隐藏在框架型材的空腔内，避免线缆外露被飞溅熔渣烫损，也让整体外观更加整洁规整。在安装边界的设计上，这套防护结构的底部框架预留了与地面固定的膨胀螺栓安装孔，孔位做了长圆孔设计，可抵消地面施工的尺寸误差，安装时可根据现场地面的实际平整度调整固定位置，不需要额外二次加工框架。整体防护结构的外围尺寸适配常规幅面的台式激光切割设备，

　　安装时不需要对原有切割设备的主体结构做改动，只需将防护结构围合在设备加工区外侧，完成地面固定与联锁信号的接线即可投入使用，适配现有车间设备的安全升级改造场景，不需要大规模调整车间原有设备布局。防护结构的所有外露金属表面都做了静电喷塑处理，涂层厚度控制在60-80微米，可抵御车间内切削液、金属粉尘的腐蚀，长期使用不会出现漆面脱落、生锈的问题。框架的型材拼接位置都做了密封胶条填充，可减少切割烟尘从拼接缝隙向外泄漏，配合顶部预留的除尘接口，可对接车间的烟尘净化系统，让加工产生的烟尘全部被抽排处理，改善车间内的作业环境。在结构强度设计上，围挡框架可承受1000N的水平侧向冲击力，即使车间内转运工件的周转车意外剐蹭到防护结构，也不会出现框架变形、玻璃脱落的问题，满足车间现场复杂作业环境的使用强度要求。门体的合页采用加厚不锈钢材质，单组合页可承受50kg以上的门体重量，长期开关使用不会出现合页变形、门体下垂的问题，保证门体开关顺畅，联锁触发位置准确无偏移。
