带液压卡箍的封闭式夹具切割加工设备

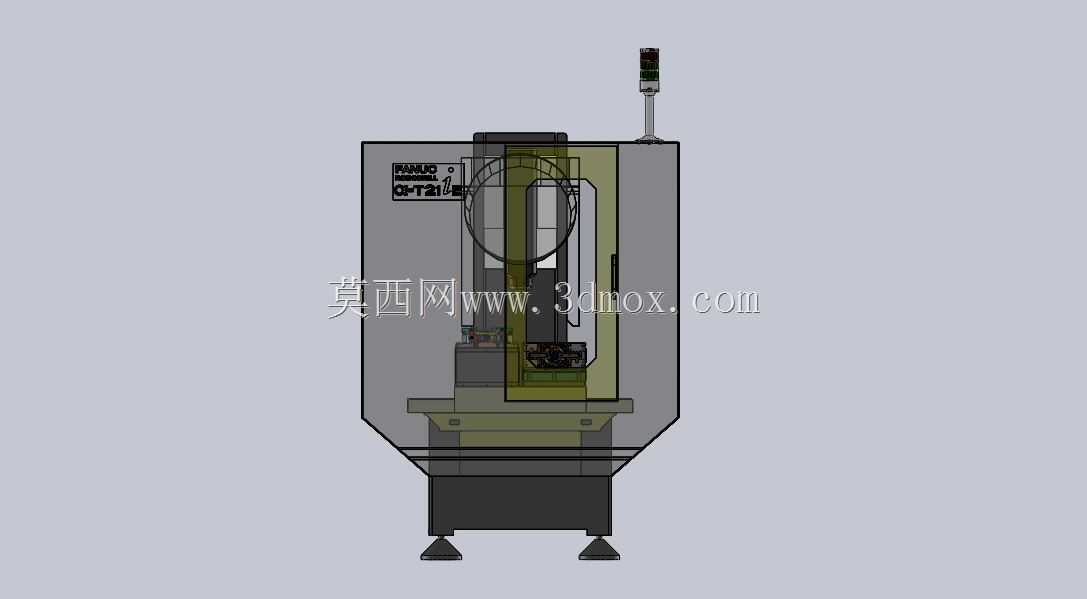

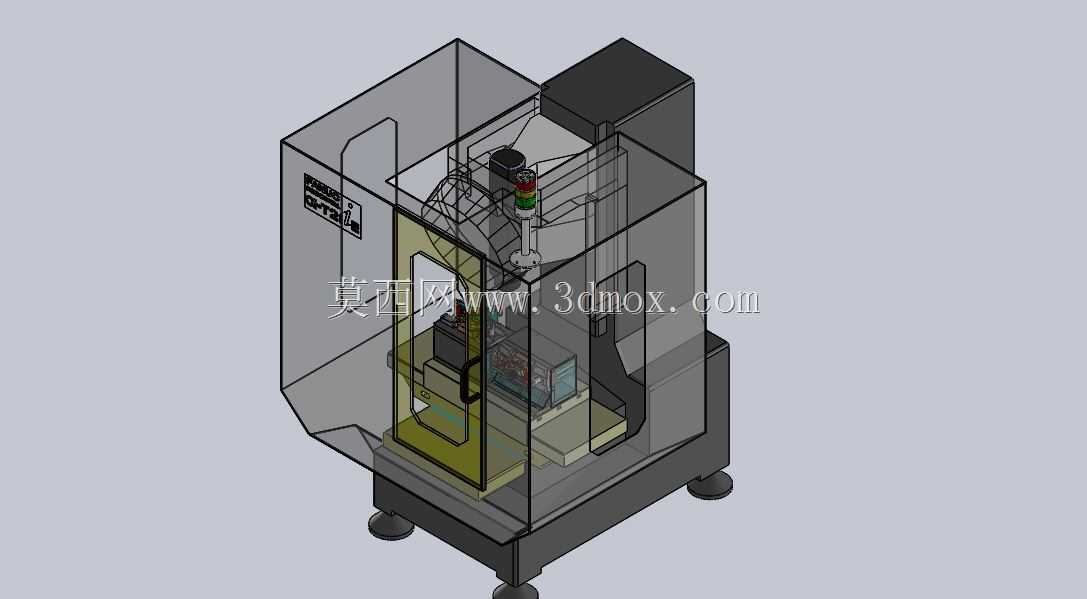

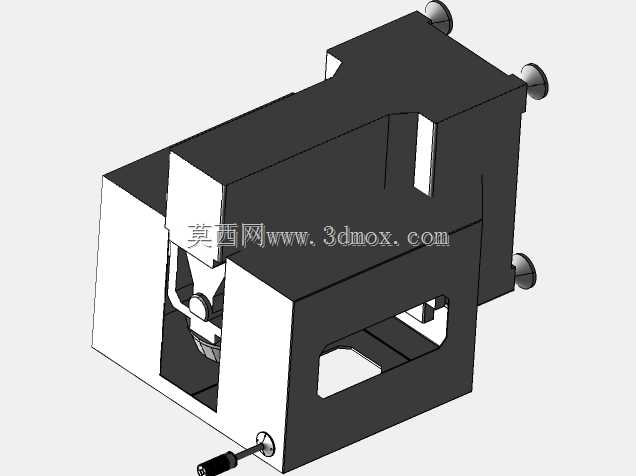

　　这款夹具切割加工中心的三维结构，完整还原了面向中小型金属零件精密切削工序的专用设备形态，整体采用全封闭防护舱设计，从结构布局上优先适配多批次小批量零件的装夹切割需求，常见于五金加工车间、汽配零件生产工段的工序流转环节，用来完成带异形轮廓零件的定长切割、端面修形、夹具定位后的余量去除作业。设备底部设置四个可调式减震垫脚，安装时可根据车间地面平整度逐一调整支脚高度，保证整机工作台面的水平度偏差控制在0.02mm/m以内，避免切削过程中因机身倾斜导致的刀具进给偏差，安装边界预留尺寸需考虑左右侧防护门的开合空间，后侧预留电气柜与液压站的检修通道，整体占地尺寸适配常规中小型机加工工位的排布要求，无需额外做地基预埋，普通硬化车间地面即可满足安装承重要求。

　　从功能结构来看，设备内部集成了fcd250材质的液压卡箍装夹机构，该卡箍采用球墨铸铁材质铸造后精加工成型，夹持面做了防滑纹理处理，液压驱动的夹紧力可根据待加工零件的材质硬度做无级调整，既可以夹紧薄壁类零件避免装夹变形，也能为实心锻件提供足够的夹持扭矩，抵消切割过程中刀具接触工件产生的径向切削力。切割执行单元采用立式主轴布局，主轴进给导轨采用线性滑轨结构，配合伺服驱动的进给系统，可实现Z向0.01mm级的进给精度，X/Y向的移动行程覆盖常规夹具类零件的加工尺寸范围，无需多次装夹即可完成单工件多面的切割加工工序。防护舱的观察窗采用聚碳酸酯防爆透明板材，既可以方便操作人员实时观察内部切削状态，也能阻挡高速切削过程中飞溅的切屑与切削液，避免车间生产安全隐患，防护舱侧面设置可开合的操作门，门上装有机电联锁装置，门体未完全锁止时主轴无法启动，从硬件层面规避误操作风险。

　　设计思路上优先平衡了设备的加工刚性与操作便捷性，机身底座采用整体铸铁件结构，内部做加强筋网格布局，有效吸收主轴高速运转时产生的振动，降低切削过程中的振刀纹概率，提升零件切割面的表面粗糙度表现。液压站与电气控制单元集成布置在设备后侧的独立柜体内，与切削加工区域做密封隔离，避免切削液雾气进入电气元件导致的短路故障，日常维护时只需打开后侧柜体门即可完成滤芯更换、线路检修、液压油位检查等常规保养操作，无需拆解加工区域的防护结构。切削液循环系统设置在底座内部的储液腔，配合磁性排屑装置可自动分离切削液中混杂的金属切屑，延长切削液的使用周期，减少日常生产的耗材消耗。

　　在实际生产场景中，该设备可搭配不同规格的夹具底座，适配轴类、盘类、异形支架类零件的切割加工，相比通用型加工中心，其专用的夹具装夹结构可大幅缩短零件换装的辅助时间，单批次零件的装夹对位时间可缩短60%以上，尤其适合固定品类零件的常态化加工工序。设备的操作面板布置在防护舱前侧的人体工学高度位置，操作人员站立状态即可完成程序调用、参数调整、夹紧松开等操作，无需频繁弯腰或抬手，降低长时间操作的疲劳感。整体管线全部采用拖链内置布置，外观无裸露管线，既避免加工过程中切屑刮擦管线造成的破损，也让设备整体外观更整洁，减少车间现场的安全隐患。
