立式液压驱动木材裁切加工设备结构

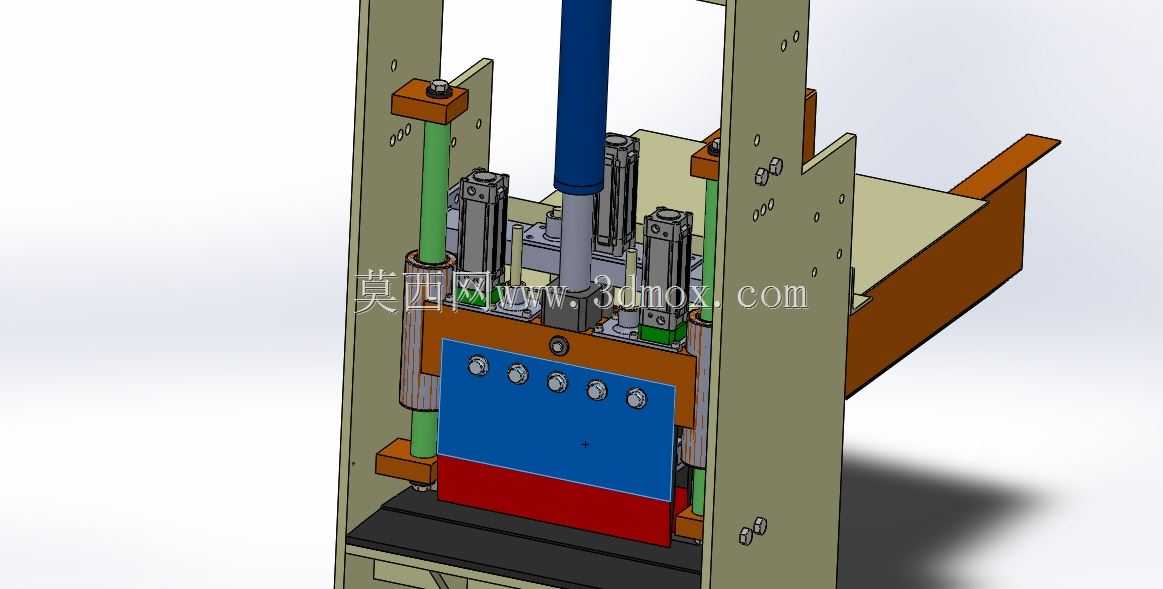

　　这套立式结构的木材裁切设备，主要面向小型木料加工场景，适配家具厂备料工段、木包装加工点、建筑木方截断等作业需求，可完成定长木方、条料的垂直冲切作业，相比传统圆盘锯切割，冲切式作业无锯路损耗，切口平整无崩边，尤其适合干燥硬木、胶合木方的批量截断加工。设备采用立式龙门框架作为承载主体，两侧立式安装板采用厚钢板折弯焊接成型，安装板上预留多组安装孔位，可根据裁切木料的幅面调整上下导向组件的固定位置，适配不同宽度规格的木料进给需求。设备顶部配置液压驱动缸作为动力输出源，缸体垂直安装于龙门架顶部中心位置，活塞杆端部连接裁切动板，动板两侧配置线性导向轴与铜套导向组件，导向轴上下端通过法兰座固定在龙门架两侧安装板上，保证动板上下运行时的垂直度，

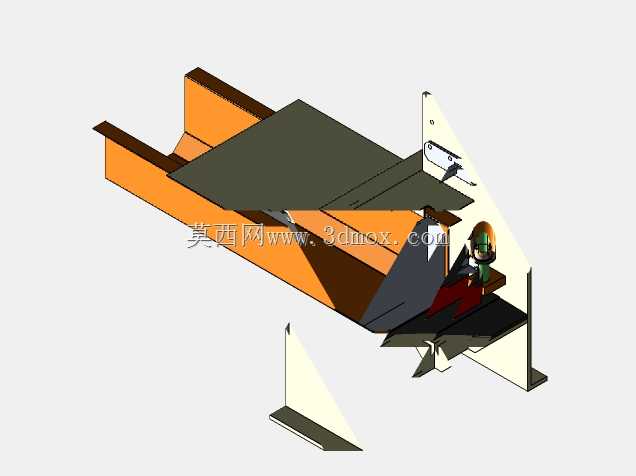

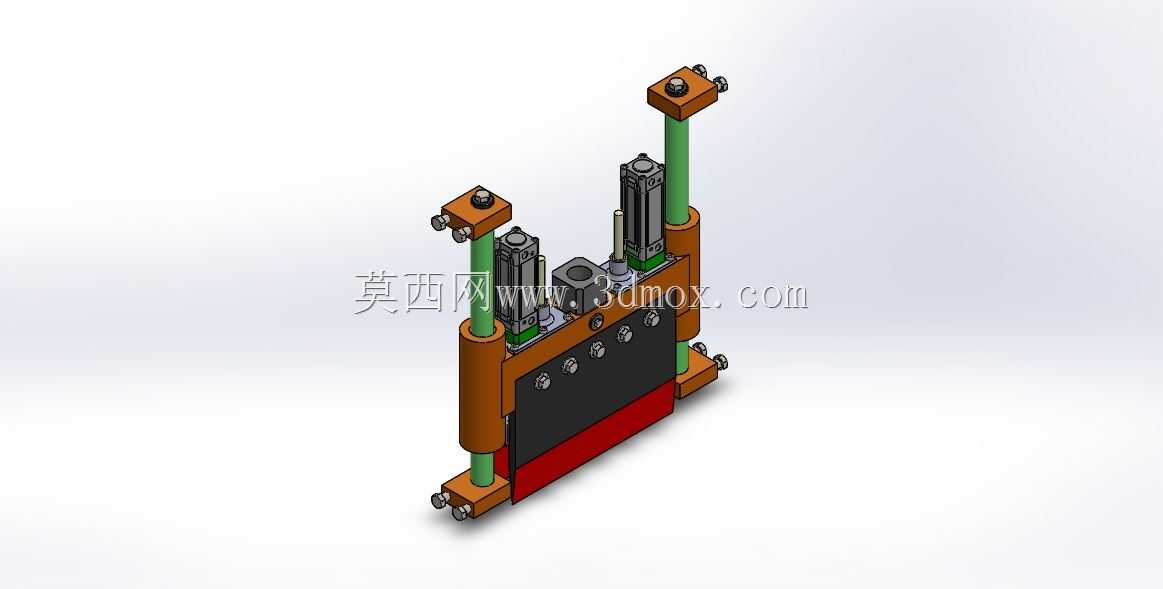

　　避免裁切过程中出现偏载卡滞。裁切动板下部安装整体式裁切刀，刀体采用分段式压块固定，可根据裁切木料的硬度调整刀片伸出量，动板与刀体之间设置缓冲垫，缓解冲切瞬间的冲击力，延长刀片使用寿命。设备进料侧配置倾斜导料槽，导料槽采用折弯钢板焊接成型，槽体宽度与裁切工位宽度匹配，待加工木料可沿导料槽滑入裁切工位，无需额外推送机构即可完成木料定位，导料槽的倾斜角度经过力学核算，木料依靠自重即可滑至裁切工位定位挡边处，减少人工辅助定位的工作量。设备下部设置固定工作台面，台面采用耐磨钢板铺设，与裁切刀配合形成裁切支撑面，台面上预留排屑缺口，裁切产生的木屑可直接从缺口落入下方收集区域，避免积屑影响裁切精度。从安装边界来看，设备整体占地宽度控制在1.

　　2米范围内，深度0.8米，整体高度1.9米，无需大型地基固定，直接放置于硬化车间地面即可完成安装，适配小型加工车间的有限空间布局。设计过程中重点考虑了作业安全性，裁切动板的运行行程设置上下限位，上限位避免活塞杆超程脱出，下限位控制刀体切入深度，避免刀体直接冲击工作台面造成损坏；两侧导向组件外侧设置防护挡板，避免操作人员肢体误入裁切区域。动板驱动的液压回路配置节流阀，可根据木料材质调整动板下行速度，裁切硬木时降低下行速度保证切口平整，裁切软木时提高下行速度提升加工效率。设备的结构模块化程度较高，龙门架、驱动缸、动板组件、导料槽均可单独拆分，便于后期维护更换易损件，刀片磨损后仅需松开压块即可完成更换，无需拆解整体结构。在实际使用场景中，

　　该设备可搭配自动送料架实现连续裁切作业，也可单独作为人工上料的单工位裁切设备使用，相比带锯、圆盘锯等旋转切割设备，冲切式裁切的噪音更低，作业过程中无木屑飞溅，车间作业环境更友好。结构设计时对受力点做了加强处理，龙门架两侧安装板与顶部横梁的连接位置设置加强筋，承受冲切反力的位置加厚钢板，避免长期冲切作业出现机架变形。导向轴表面做了硬铬镀层处理，耐磨性能提升，配合自润滑铜套，长期运行无需频繁加注润滑脂，降低维护工作量。裁切刀采用合金工具钢材质，刃口经过淬火处理，单次刃磨可完成数万次裁切作业，适合批量木料加工的连续生产需求。
