2升容量带把手竖纹玻璃储液罐设计

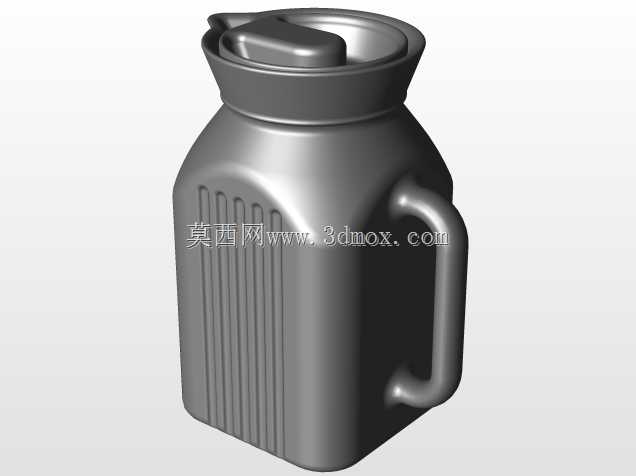

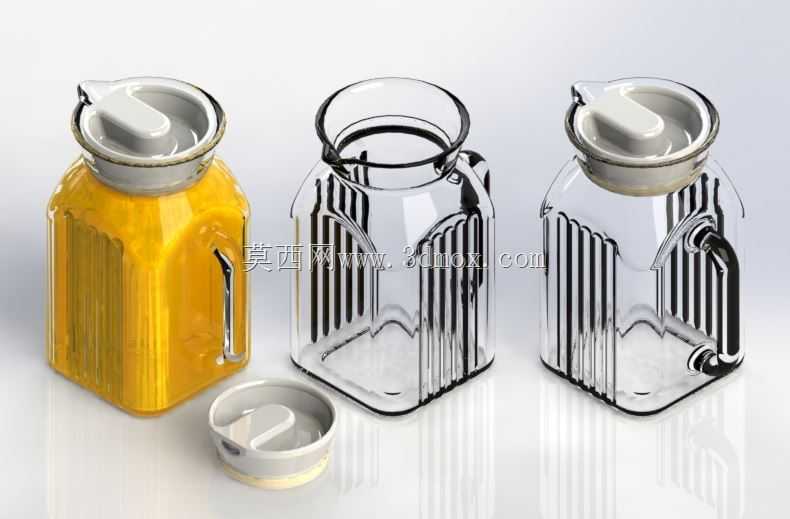

　　日常餐饮场景里，这类玻璃储液容器的使用覆盖范围极广，从家庭厨房的凉水储存、鲜榨果汁暂存，到茶饮店的自助饮品盛放、西餐厅的餐台饮水配置，都能见到同结构产品的身影。做这款容器的结构设计时，首先要考虑玻璃材质的成型特性，高硼硅玻璃的吹制成型公差需要在建模阶段提前预留，罐身的竖棱结构不是单纯的装饰设计，每一条竖向凸起的筋位都对应着结构强度的提升——装满2升液体时，玻璃侧壁承受的静水压会随液位高度线性上升，均匀分布的竖筋能把平面侧壁的受力分散到筋条上，降低薄壁玻璃受外力磕碰时的碎裂概率，同时竖纹的漫反射效果还能遮挡液体里的少量沉淀，提升日常使用的观感。

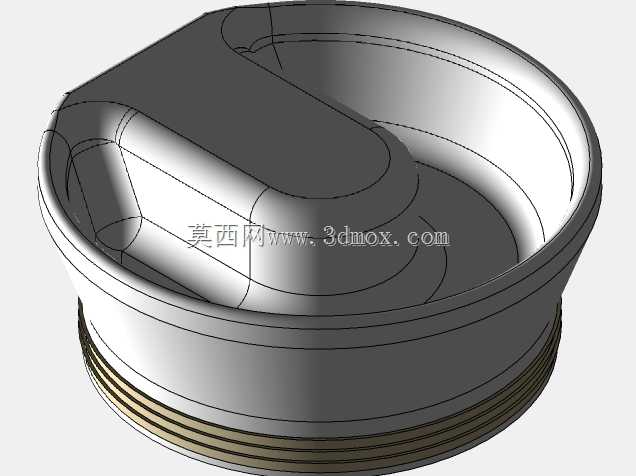

　　把手的安装位置是建模时反复调整的部分，把手的上沿距离罐口的高度要适配成年人手掌的握持厚度，握持区域的截面做了内凹的弧面，贴合指腹的自然弯曲形态，倾倒液体时手腕不需要过度翻转，就能控制液体的流出速度，不会出现水流忽大忽小溅出的问题。罐口的设计做了双重结构，无盖状态下的罐口边缘做了外翻的引流嘴，倾倒时液体顺着引流嘴的弧面流出，不会沿着罐身外壁流淌弄脏台面；配套的密封盖采用食品级硅胶圈做密封，盖体的卡扣结构和罐口的外翻边精准契合，扣合后倒置不会出现渗漏，盖顶的凸起拨片方便使用者单手开盖，不需要额外抠动缝隙。

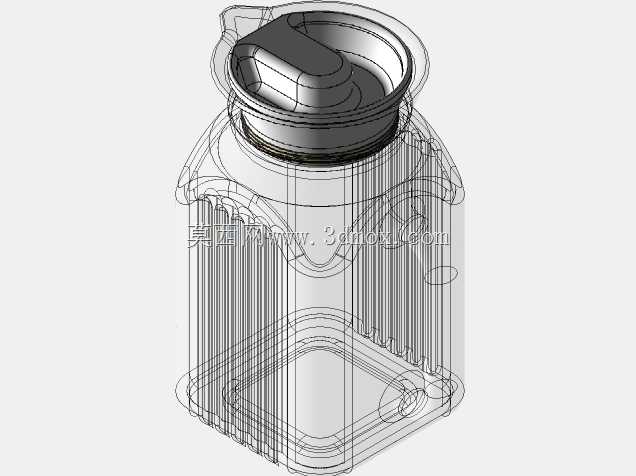

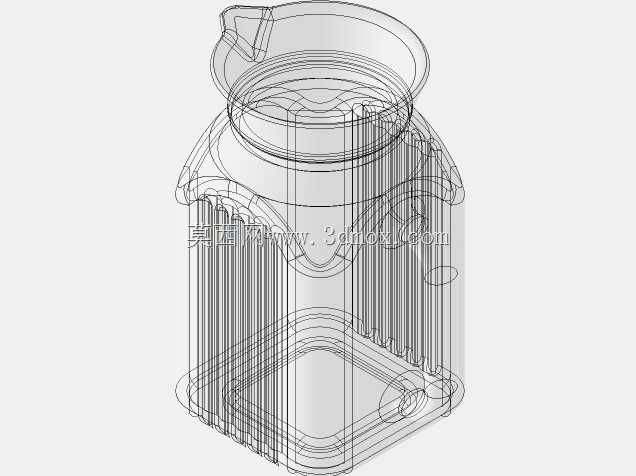

　　建模过程中，罐身的转角位置全部做了R3以上的圆角过渡，一方面是玻璃吹制工艺无法做出尖锐直角，尖锐转角在冷却过程中会因为应力集中出现开裂，另一方面圆角过渡也能减少日常清洗时的清洁死角，不容易残留污渍。配套的杯盖和罐身的配合间隙控制在0.8mm，这个间隙既能保证硅胶圈的压缩量达到密封要求，又不会因为过盈量太大导致开盖费力。整体容器的满装容量控制在2.1升左右，预留的100ml余量是为了避免液体受热膨胀后从盖体缝隙溢出，日常盛装常温液体时刚好达到标称的2升使用容量。

　　从安装和摆放的边界尺寸来看，这款玻璃罐的最大外轮廓宽度包含把手在内控制在140mm，能适配常规家用冰箱的门架储物格，不需要占用冰箱内部的层板空间；罐身总高度230mm，放在常规的厨房台面置物架上不会碰到上层隔板。罐底做了内凹的平底结构，接触台面的位置做了一圈磨砂处理，增加和台面的摩擦力，摆放时不会因为台面残留的水渍出现滑动，同时内凹的结构能避免罐底直接和台面硬接触，减少放置时的磕碰冲击力。

　　设计时还考虑了叠放的可能性，盖体的顶面做了和罐底轮廓匹配的内凹定位槽，空罐状态下可以上下叠放，减少仓储和运输过程中占用的空间，叠放时的定位深度控制在10mm，既保证叠放时不会滑落，又不会因为嵌套过紧导致拿取时卡滞。罐身的竖筋深度控制在2mm，既保证了结构加强的作用，又不会因为筋位太深导致清洗时抹布无法探入，日常用普通的长柄瓶刷就能完全清洁内壁的所有位置。
