鲁勒四面体曲面几何造型结构设计

　　鲁勒四面体作为经典的定宽空间曲面几何体，其核心特性是在任意方向上的夹持宽度保持恒定，这一特性让它在工业场景中有着区别于常规回转体、多面体的独特应用价值。在自动化输送线的定位工装设计中，这类等宽曲面结构可以替代传统的圆柱定位销，解决多姿态工件输送过程中姿态自适应卡紧的问题——常规圆柱定位件仅能适配同轴度一致的孔位，当工件存在小角度偏转时容易出现卡滞，而鲁勒四面体的等宽曲面特性，允许其在一定偏转角度范围内始终保持与定位孔壁的多点接触，既保证定位精度，又能降低工件上料时的姿态对准要求，减少输送线的视觉定位调整工位投入。在精密传动的间歇机构设计中，这类曲面结构可以作为凸轮的异形轮廓基体，相比传统的盘形凸轮，鲁勒四面体衍生的等宽凸轮可以在更小的安装空间内实现多工位的间歇分度动作，其曲面的曲率连续特性能够有效降低凸轮传动过程中的刚性冲击，提升高速分度场景下的机构运行平稳性，减少传动副的磨损量。

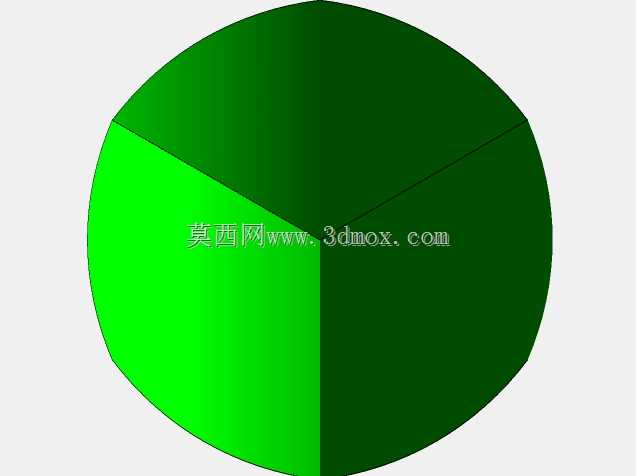

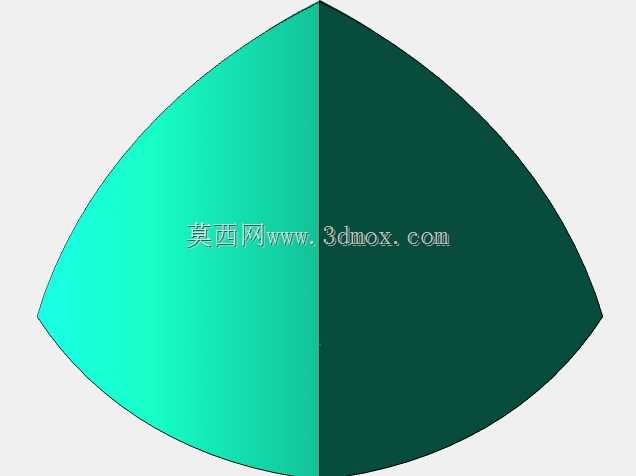

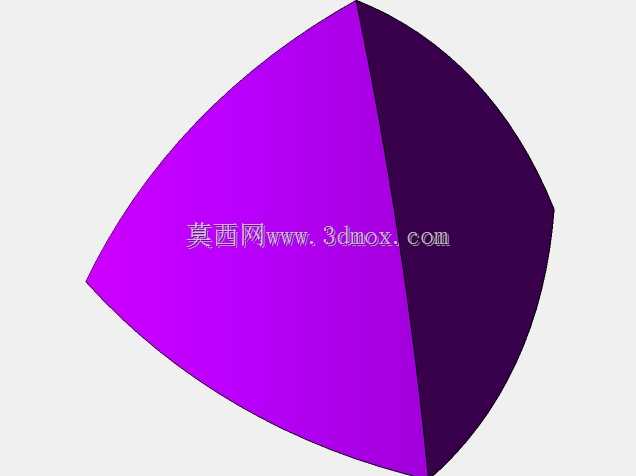

　　从设计思路来看，鲁勒四面体的建模核心是正四面体的等距曲面偏移逻辑，首先需要构建基准正四面体框架，确保四个顶点之间的棱长公差控制在建模精度允许的范围内，再以每个顶点为球心、棱长为半径作球面，四个球面相交截取得到的闭合曲面即为鲁勒四面体的外轮廓。建模过程中需要重点处理四个曲面交汇的棱边区域，这里的曲面过渡连续性直接影响后续实体加工的表面质量，如果是用于3D打印的快速验证件，棱边的曲率偏差会导致打印过程中出现支撑残留，影响曲面的等宽特性验证；如果是用于金属切削加工的工装零件，棱边的曲率不连续会造成加工时的刀具负载突变，加剧刀具磨损甚至出现崩刀问题。

　　在外形尺寸与安装边界的设计考量上，鲁勒四面体的公称尺寸以其等宽宽度作为核心参数，这一参数直接决定了它的适配场景：当作为输送线定位件使用时，等宽宽度需要比对应定位孔的直径小0.02-0.05mm的间隙，同时要保证四面体的整体外接球直径不超过安装工位的避让空间，避免工件输送过程中与周边护栏、检测传感器发生干涉。如果将其集成到等宽凸轮机构中，需要根据分度行程计算对应的基圆尺寸，也就是鲁勒四面体的等宽宽度，同时要预留出凸轮轴的安装孔位，安装孔的轴线需要与四面体的几何中心重合，偏心量偏差需要控制在0.01mm以内，否则会导致传动过程中出现宽度波动，失去等宽传动的平稳性优势。

　　在实际的功能特性验证环节，鲁勒四面体的等宽特性检测不同于常规零件的尺寸检测，不能仅用千分尺测量几个固定方向的尺寸，需要将实体放置在两个平行平板之间，转动实体全角度测量两平板的间距变化，间距偏差需要控制在对应应用场景的公差范围内：用于精密分度机构的零件，间距偏差不能超过0.005mm，否则会导致分度工位的定位误差超差；用于输送线定位工装的零件，间距偏差可以放宽到0.02mm，在保证定位可靠性的前提下降低加工成本。此外，这类曲面结构的表面粗糙度要求也需要匹配应用场景，作为传动凸轮使用时，曲面粗糙度需要达到Ra0.8以下，减少曲面与从动件之间的摩擦阻力；作为工装定位件使用时，粗糙度达到Ra3.2即可满足使用要求。在轻量化设计场景中，还可以在鲁勒四面体的实体内部构建镂空网格结构，在保证曲面结构刚性、不破坏外轮廓等宽特性的前提下，降低零件的整体重量，适合用于航空航天领域的轻型传动机构，减少运动部件的惯量，提升机构的响应速度。
