带法兰安装结构的热电偶保护套管

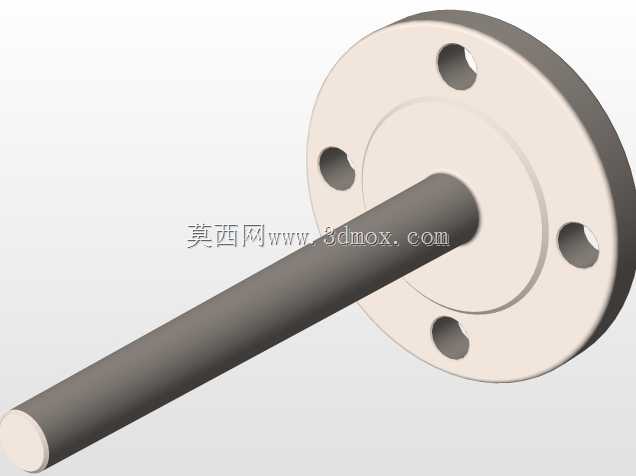

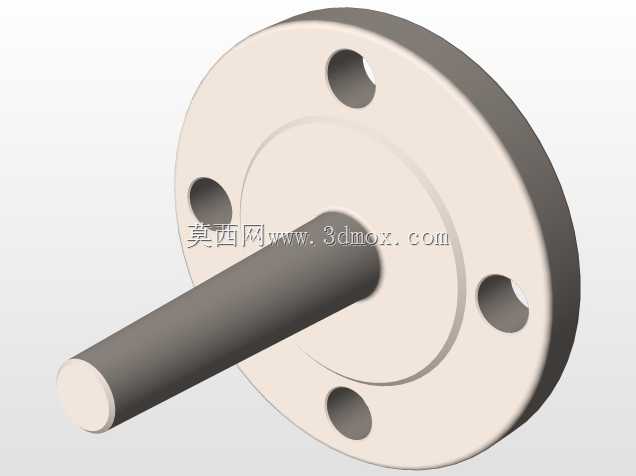

　　在石油化工、电力冶金、暖通供热等涉及流体介质温度监测的工业场景中，热电偶套管是温度传感器安装环节不可或缺的配套构件，其核心作用是将测温热电偶与被测高压、腐蚀、冲蚀性介质隔离开，既避免传感器直接受介质冲刷、化学腐蚀损坏，又能保证温度传导的准确性，同时不破坏管道或设备的承压密封性能，是温度检测点位可靠运行的基础保障。这款带法兰安装结构的热电偶套管，采用一体式法兰与探杆的结构设计，探杆部分为等径直圆管形态，端部做圆弧封闭处理，避免直角结构带来的应力集中问题，同时减少介质流动时在探杆尾部形成的涡流扰动，降低长期受流体激振引发的疲劳断裂风险。法兰部分采用标准150磅级法兰连接尺寸，法兰盘上均匀分布4个螺栓安装孔，孔位的分度圆直径、

　　孔径均匹配对应压力等级的管道法兰标准，安装时可直接与设备或管道上预留的法兰接口配对，通过螺栓紧固实现密封固定，无需额外加工焊接接口，适配现场不停产加装或更换测温点的作业需求，安装边界清晰，只要配对法兰的压力等级、通径匹配即可完成装配，不会出现安装干涉问题。从设计逻辑来看，这款套管的探杆长度根据常规管道插入深度设定，探杆插入管道内部的长度满足测温端处于介质流束稳定区域的要求，既不会因为插入过深导致探杆悬臂过长受流体冲击产生过大振幅，也不会因为插入过浅导致测温端处于管壁附近的滞流层，影响温度测量的准确性。法兰与探杆的连接位置做了圆滑过渡处理，消除焊接结构常见的应力集中点，整体结构可采用一体棒料加工成型，也可采用焊接后做应力消除处理，

　　保证在交变温度、压力工况下的结构强度。在实际选型应用中，这类法兰式热电偶套管尤其适合中高压工艺管道、反应釜、储罐等设备的温度检测点位安装，相比螺纹连接式套管，法兰连接的密封性能更可靠，承受压力波动、温度交变的能力更强，在大管径管道、高流速介质的工况下，法兰固定的结构刚性更好，能有效降低探杆的振动幅度，延长套管的使用寿命。结构设计上，套管的内孔直径匹配常规铠装热电偶的外径尺寸，热电偶可直接从套管尾部插入，探杆内部的空腔可填充导热硅脂或者导热填料，减少空气间隙带来的测温滞后，提升温度响应速度。法兰密封面采用突面结构，适配常用的非金属平垫片、缠绕式垫片，现场安装时无需特殊定制密封件，通用配件即可满足密封要求。针对不同的介质工况，

　　这类套管的基础结构可适配不同的材质选型，比如普通水介质工况可采用碳钢材质，腐蚀介质工况可采用不锈钢或者合金材质，但核心的安装尺寸、结构形态保持一致，具备很强的通用互换性。在三维建模过程中，这款模型严格按照实际工程尺寸构建，法兰盘的厚度、探杆的外径与内径、安装孔的位置度、探杆与法兰的同轴度都符合实际加工的公差要求，可直接用于设备装配的干涉检查、管道布点的布局模拟，也可作为温度检测系统选型时的结构参考，帮助设计人员快速完成测温点位的安装结构设计，减少重复建模的工作量。需要注意的是，在实际工程应用中，这类套管的探杆长度需要根据具体的管道通径、介质流速做强度校核，避免高流速下产生共振断裂，但这款模型的基础结构完全符合法兰式热电偶套管的通用设计规范，覆盖了绝大多数常规工况的安装使用需求。
