SUS304材质快开式常压人孔结构设计

　　在食品酿造、精细化工、常压储水罐体的日常运维场景里，人孔是运维人员进入罐体内部开展清洁、检修、填料作业的核心通行结构，这款快开式人孔的设计完全围绕常压罐体的使用需求展开，没有冗余的复杂锁紧机构，兼顾密封可靠性与操作便捷性。从实际安装边界来看，这款人孔适配公称直径450mm的罐体开孔，整体采用SUS304不锈钢材质加工，适配食品级介质存储、弱酸弱碱工况的使用要求，不会因长期接触水汽、常规腐蚀性介质出现锈迹脱落污染介质的问题，盖体与下法兰的配合面加工有密封槽，可内嵌食品级硅橡胶密封圈，闭合后能满足常压工况下的防漏、防尘要求，避免罐内介质被外界杂质污染，也防止罐内挥发性介质无组织溢出。

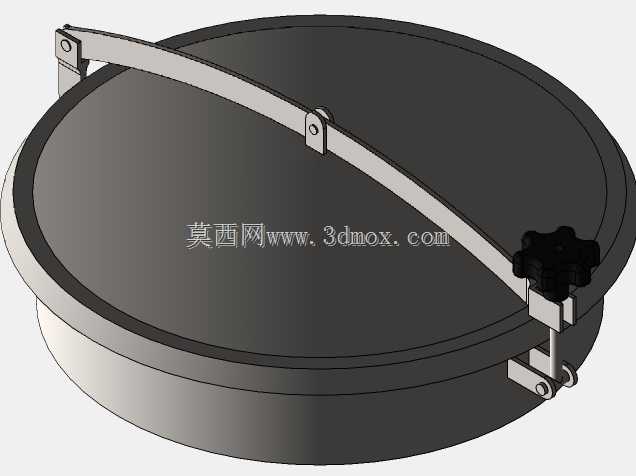

　　结构设计上，这款人孔摒弃了多螺栓紧固的繁琐结构，采用单臂铰接搭配凸轮锁紧手柄的快开方案：铰接臂采用折弯成型的不锈钢板件，两端通过销轴分别与盖体、下法兰座连接，铰接位置预留了足够的开合间隙，盖体翻转时不会与法兰密封面发生剐蹭，长期使用也不会磨损密封胶条；锁紧端采用凸轮式快压手柄，手柄根部的压块在扳动到锁止位置时，会通过凸轮结构的行程增量将盖体均匀压合在法兰密封面上，不需要额外借助扳手工具，单人徒手即可完成开合操作，相比传统多螺栓人孔，单次开合的操作时间能缩短80%以上，非常适合需要频繁开启开展清洁、巡检作业的罐体场景。

　　从安装适配性来看，下法兰采用标准板式平焊结构，法兰厚度根据常压罐体的承压要求做了等强度设计，焊接到罐体开孔位置时，法兰背面预留了足够的焊接操作空间，不需要在罐体内部额外做加强筋结构，常规壁厚3-6mm的不锈钢罐体、碳钢衬塑罐体都可以直接配焊安装；盖体采用整板冲压成型的碟形结构，相比平盖结构在同等板厚下的抗变形能力提升40%以上，即使罐内出现轻微负压工况，盖体也不会出现凹陷变形，能始终保持密封面的平面度，延长密封胶条的使用寿命。

　　细节设计上，铰接臂的销轴采用可拆卸式不锈钢销轴，端部配有开口销防脱，长期使用如果出现铰接位置磨损，只需要更换销轴即可完成维护，不需要整体更换人孔总成；锁紧手柄的握持位置做了圆弧过渡处理，操作时不会硌手，手柄的锁止行程做了冗余设计，密封胶条出现轻微压缩永久变形时，依然可以通过手柄的锁止行程补偿密封压缩量，不需要频繁更换胶条；盖体上没有额外开设工艺孔，整体表面做了镜面抛光处理，不容易积留物料残渣，清洁时只需要用高压水枪冲洗即可达到卫生级要求，完全符合食品加工、生物医药类罐体的卫生设计规范。

　　在实际选型匹配时，这款人孔的整体外轮廓直径比公称通径大120mm，安装时需要在罐体开孔周边预留至少150mm的操作空间，满足手柄扳动、盖体翻转的空间需求，铰接臂的安装方向可以根据罐体周边的操作空间灵活调整，焊接下法兰时可以根据现场操作位置调整铰接座的朝向，不需要受固定安装方向的限制；整体重量控制在18kg以内，单人即可完成安装对位，不需要借助吊装设备，非常适合中小型罐体的现场改装、配套安装作业。
