复古双翼木质玩具飞机结构设计

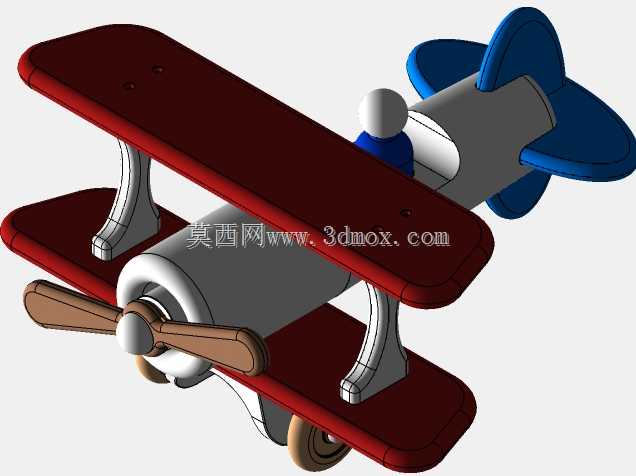

　　这款复古双翼玩具飞机的结构设计，核心面向儿童益智拼装与桌面摆件场景，整体采用木质拼接结构，所有部件均通过榫卯与插接配合完成组装，无需额外金属紧固件，适配家庭手工制作、中小学劳技课程实操、文创周边摆件开发等实际应用场景。从功能特性来看，整机保留了早期双翼螺旋桨飞机的核心识别特征，上下两层机翼通过对称分布的支撑立柱完成连接，支撑柱与机翼的插接位置做了圆角过渡处理，既避免木质部件棱边划伤使用者，也能在拼装过程中通过导向结构快速对准安装位，降低手工制作的对位难度。机头位置的螺旋桨采用独立转轴结构，组装完成后可自由转动，还原真实螺旋桨飞机的动态特征，尾翼部分分为垂直安定面与水平安定面两个独立部件，分别插接在机身尾部对应的卡槽内，

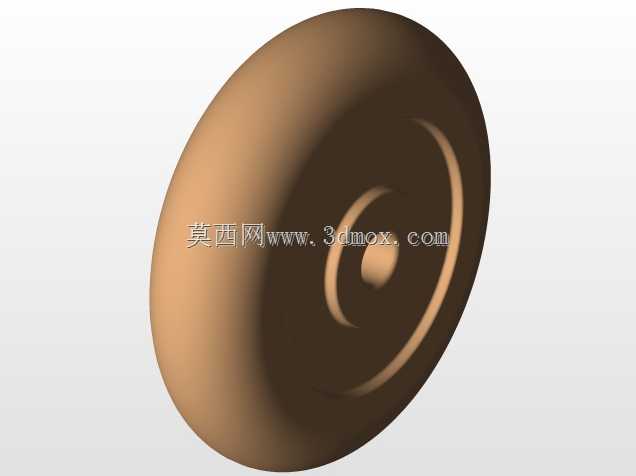

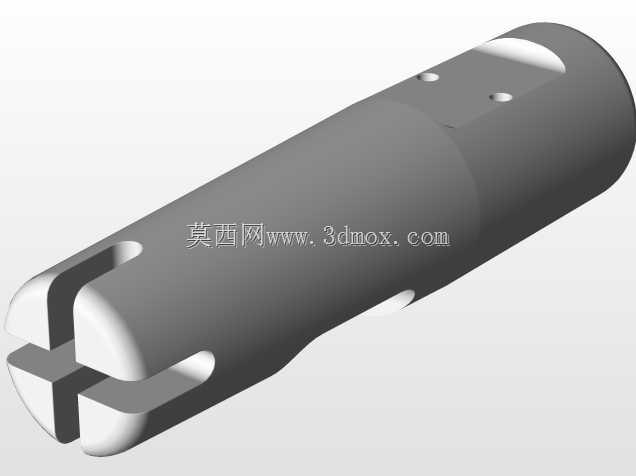

　　安装后可通过调整插接深度微调尾翼角度，满足基础的航模科普演示需求。机身主体采用分段式圆柱结构，中段预留了飞行员人偶的安装位，人偶与机身同样采用插接配合，可根据需求自由拆装，起落架部分采用简化的轮式结构，轮子与支架间预留转动间隙，放置在平整桌面时可通过轻推实现短距离滑行，兼顾静态展示与动态把玩的双重需求。设计过程中优先考虑木质材料的加工特性，所有部件的外轮廓均采用大曲率圆弧过渡，无尖锐内角，适配激光切割、线锯加工等常见的木质板材加工工艺，单个部件的最小壁厚控制在3mm以上，避免加工过程中出现部件断裂、边缘崩缺的问题，同时所有插接配合的公差控制在0.2mm范围内，既保证拼装时的松紧度适中，不会出现过松脱落或过紧无法装配的问题，

　　也能让无专业工具的普通使用者通过砂纸轻微打磨即可完成适配调整。从安装边界来看，整机组装完成后的整体尺寸控制在长宽高200mm180mm120mm范围内，所有部件均可从厚度5mm的木质板材上下料加工，单套产品的板材利用率可达85%以上，大幅降低批量生产的材料成本。机翼部分的上下翼面均做了1.5°的安装角设计，虽然作为玩具不具备真实飞行能力，但该角度还原了真实双翼机的气动布局特征，可作为航模科普的基础教具使用，帮助低龄群体直观了解早期飞机的结构组成。机身内部为中空结构，可根据需求加装小型配重块调整整机重心位置，避免放置时出现头重脚轻倾倒的问题，所有部件的拼接缝均设计在非外观面，组装完成后外观面无明显拼接缝隙，整体视觉完整性更强。

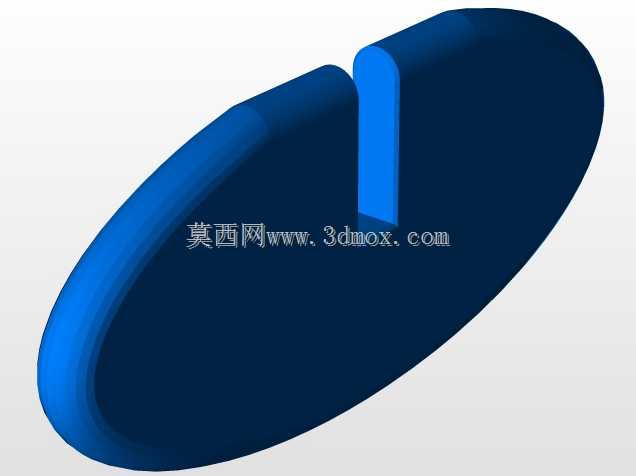

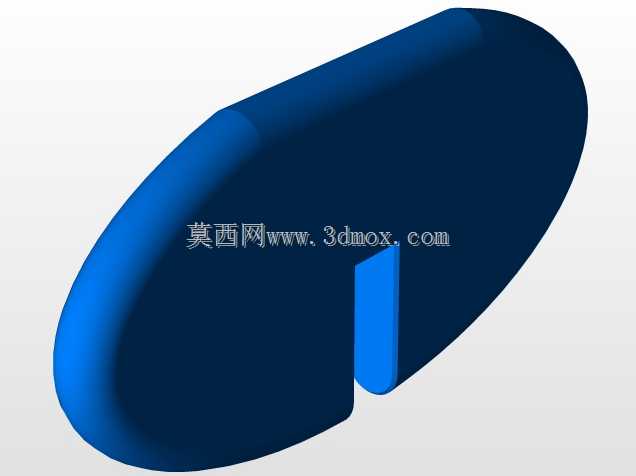

　　针对手工制作场景，设计时将所有部件的排布做了优化，同厚度板材上的部件排布避开了板材结疤、纹理开裂的常见位置，加工时可直接按照排版路径切割，无需二次调整部件位置，降低加工前的排版工作量。螺旋桨部分采用两叶对称结构，桨叶的外形做了简化的翼型处理，边缘做倒圆角打磨，转动时不会出现风阻过大的问题，同时桨叶与转轴的配合位置做了加厚处理，避免频繁转动导致的孔位磨损。支撑机翼的立柱采用流线型截面设计，既还原了真实飞机翼撑的外形特征，也相比等截面圆柱结构拥有更好的结构强度，在受到侧向挤压时不易出现断裂问题。尾翼部分的垂直安定面与水平安定面的插接位置做了互锁结构，两个部件安装完成后可互相限位，无需额外涂胶即可保持固定角度，若需要拆解也可直接拔出，方便重复拆装使用。起落架的支架部分采用一体化弯折结构设计，与机身下部的卡槽配合后，轮子的最低点超出机身底部5mm，保证放置时机身不会与桌面接触，同时轮子的转动阻力控制在极低范围，轻推即可顺畅滑行。整体设计没有多余的装饰性部件，所有结构均兼顾功能实现与加工便利性，既适合个人爱好者手工制作，也适合小批量文创产品生产，同时结构特征清晰，可作为三维建模教学的基础案例，帮助初学者掌握曲面过渡、插接配合公差设计、装配体干涉检查等基础建模技能。
