带安装法兰的圆柱滚子轴承装配结构

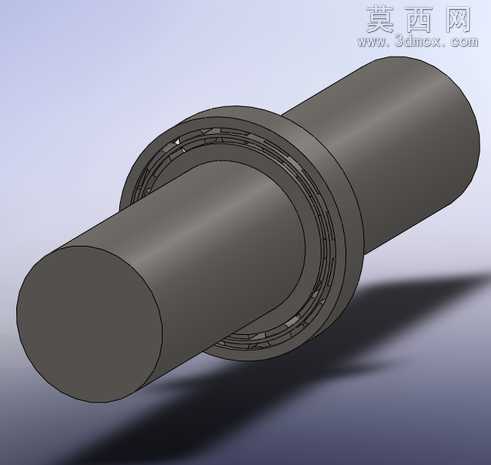

本作品为带安装法兰的圆柱滚子轴承与配套传动轴的完整装配三维模型，建模过程严格遵循机械设计标准规范，首先基于圆柱滚子轴承的通用尺寸参数完成各零件的参数化建模：先构建传动轴的阶梯轴主体，保证轴颈与轴承内圈的配合公差符合过渡配合要求，轴身做了合理的圆角过渡处理避免应力集中；随后完成轴承内圈、外圈、保持架、圆柱滚动体的独立建模，滚动体均匀排布在保持架的兜孔内，保证每颗滚动体与内外圈滚道的接触关系符合实际装配状态，额外增设的法兰盘与轴承外圈采用一体化结构设计，法兰盘上预留了均匀分布的安装孔位，可直接通过螺栓完成轴承的轴向定位安装，无需额外设计轴承座定位结构。模型渲染阶段采用金属材质赋予各零件，传动轴与轴承内外圈使用哑光结构钢材质，表面做了细微的磨砂质感处理还原真实金属加工表面效果，滚动体采用高抛光轴承钢材质，添加了微弱的环境反射效果凸显滚动体的高精度加工特性，保持架采用深色工程塑料材质，与金属零件形成清晰的视觉区分。场景搭建采用柔和的渐变浅蓝背景，搭配三点布光方案：主光源从模型左上方45度投射，突出轴承与轴的装配轮廓与结构层次，辅光源从右侧补光消除暗部死黑，顶光添加微弱的阴影效果增强模型的立体感，最终渲染图清晰展现了轴承与轴的装配关系、法兰安装结构以及滚动体的排布细节。设计过程中重点还原了圆柱滚子轴承的径向承载特性，各零件间的装配约束完全符合实际机械装配逻辑，可直接用于机械设计教学、传动结构演示、装配工艺模拟等场景，模型结构完整无缺失，各零件可单独拆分编辑，方便使用者根据实际需求调整尺寸参数或进行二次结构优化。
