多挡位手动操纵式12速变速箱结构设计

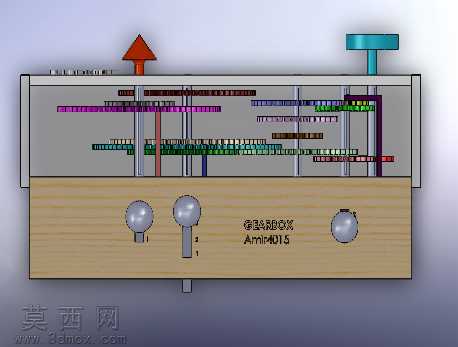

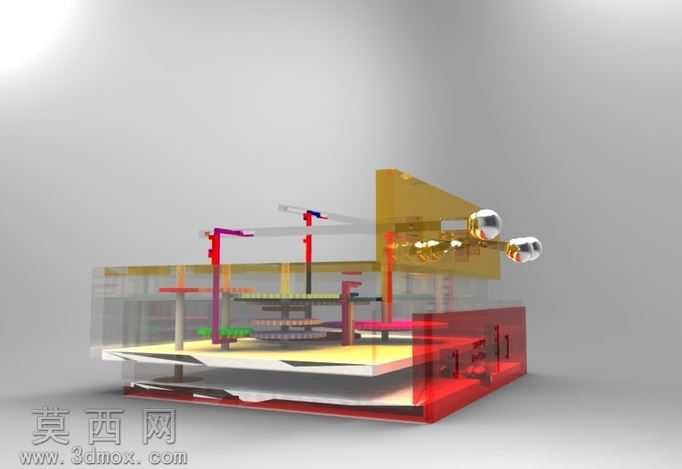

本作品为12速变速箱三维结构设计，采用三维建模软件完成全参数化零件建模与整机装配，完整还原了多挡位手动变速箱的核心传动逻辑与操纵结构。建模过程中严格遵循齿轮啮合的几何设计规范，对各级传动齿轮的齿数、模数、分度圆半径等核心参数进行精准匹配，确保各级传动比符合12个挡位的变速需求，所有齿轮零件均按照渐开线圆柱齿轮的标准齿形进行建模，齿廓曲线、键槽、轴孔等细节特征完整还原，保证装配后齿轮副的啮合间隙处于合理范围。整机结构采用多平行轴布置方案，搭配三根手动换挡操纵杆实现不同挡位齿轮副的切换，输入轴、中间轴、输出轴的同轴度、轴肩定位尺寸均经过装配校验，避免出现运动干涉问题。渲染阶段针对不同零件赋予对应材质属性：操纵杆与传动轴采用金属磨砂钢材材质，齿轮零件根据传动层级区分表面处理质感，箱体支撑板采用木质纹理材质区分固定结构与运动部件，箭头标识清晰标注动力输入与输出的方向，直观展示动力传递路径。设计过程中重点考量了换挡机构的定位可靠性，换挡拨叉与齿轮结合套的配合位置经过反复调整，确保换挡时齿轮能够顺畅啮合到位，同时对各轴系的支撑位置进行合理排布，平衡多级齿轮传动带来的径向载荷，提升传动结构的运行稳定性。模型完整呈现了12速变速箱从动力输入、多级齿轮变速、换挡操纵到动力输出的全流程结构，各级齿轮的排布紧凑合理，在有限的箱体空间内实现了宽范围的传动比覆盖，可直观展示多挡位手动变速箱的工作原理，适用于机械传动结构教学、变速箱方案设计参考等场景，所有装配关系均符合实际机械装配工艺要求，不存在结构冲突与无法装配的特征设计。
