双层螺旋压榨脱水设备结构设计

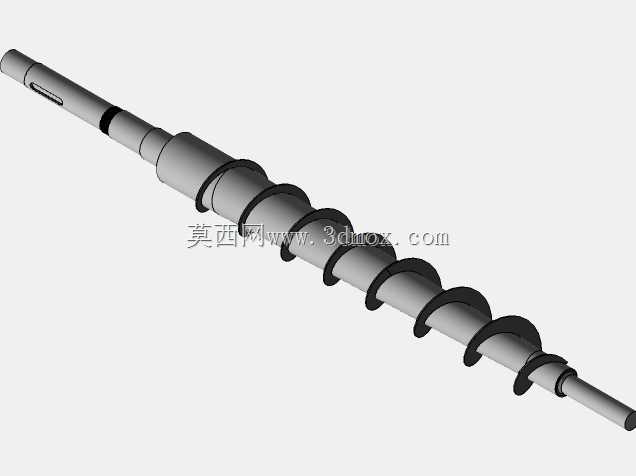

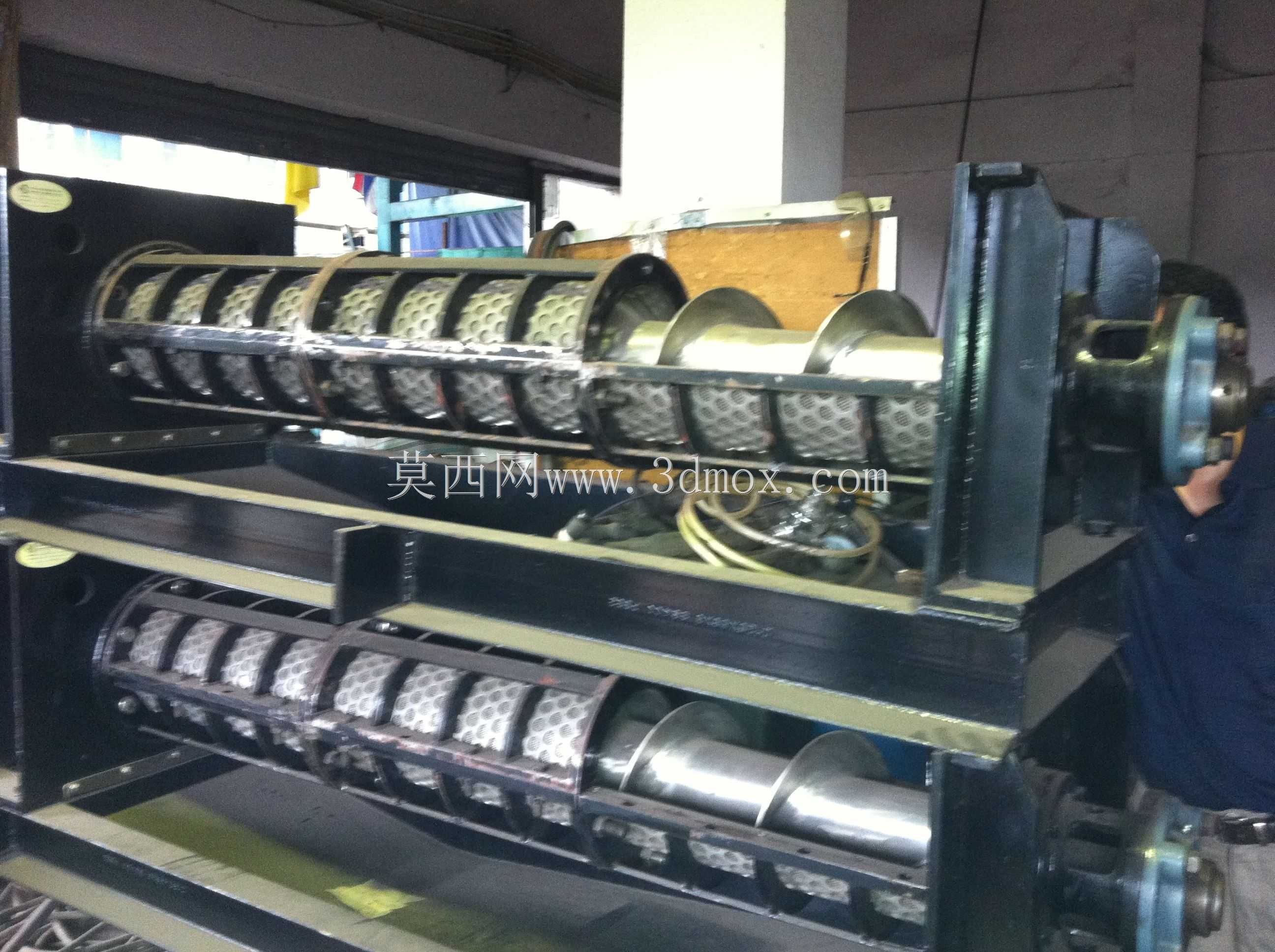

　　这套双层布置的螺旋压榨结构，主要面向高湿物料的连续固液分离工况，在果蔬加工残渣处理、餐厨垃圾预处理、造纸废渣脱水、畜禽粪便资源化处理、农产品加工榨取等场景中作为核心作业单元使用，相比单层螺旋压榨设备，其在相同占地投影面积下可实现更长的物料挤压行程，压榨脱水效率提升明显，同时能降低设备整体的轴向长度，适配厂房空间局促的老旧生产线改造场景。从结构设计逻辑来看，上下两层螺旋轴采用平行布置方式，每层螺旋均由输送段、预压段、高压压榨段三段式结构组成，输送段采用大螺距等径螺旋叶片，负责将进料口送入的物料平稳向后推送，避免进料口出现物料架桥堵塞问题；预压段螺距逐步缩小，螺旋叶片直径保持一致，通过螺距缩减带来的容积变化对物料施加初步挤压力，

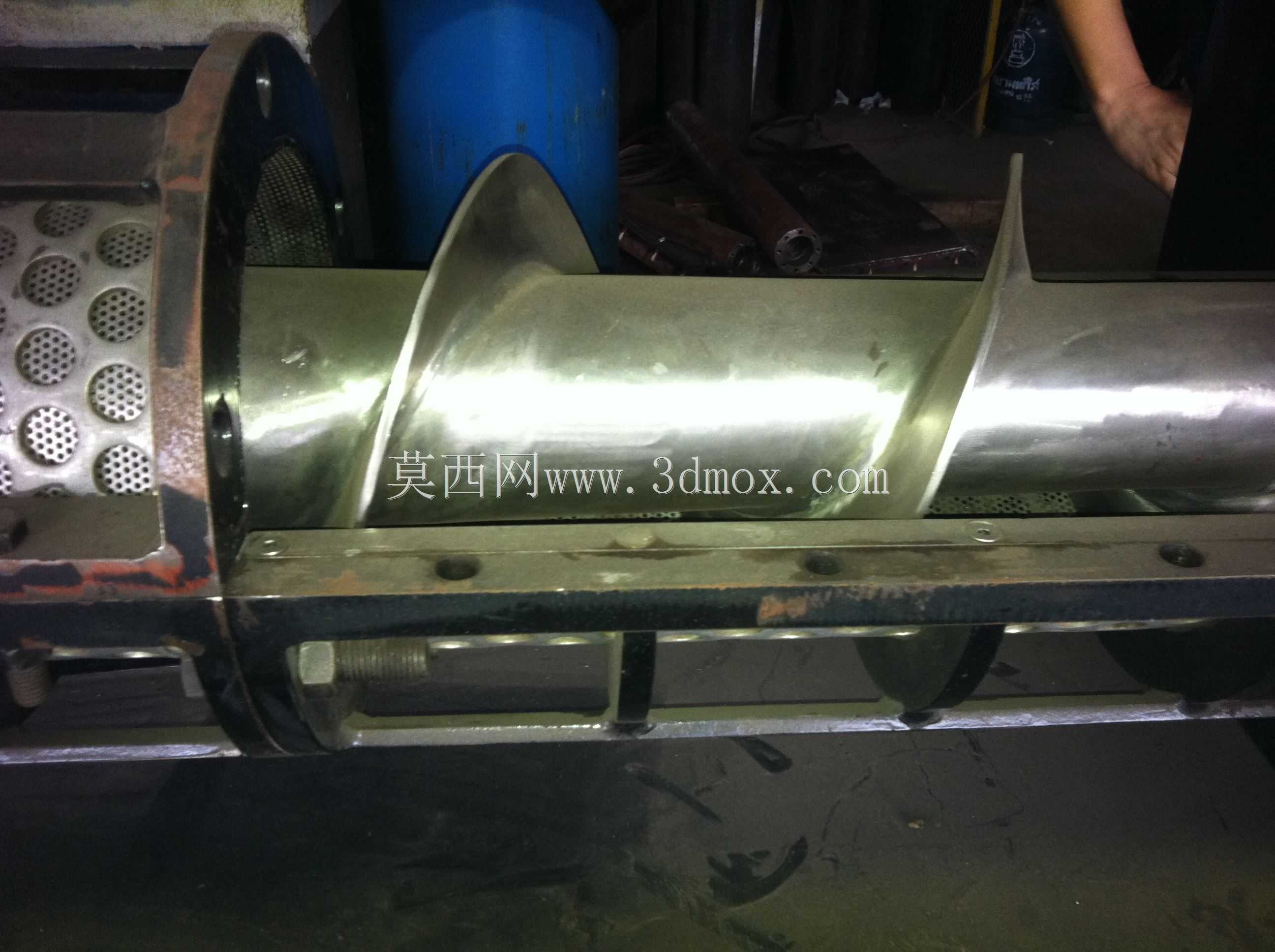

　　脱除物料中占比最高的游离态水分，筛网采用冲孔不锈钢板制作，开孔方向顺着物料推送方向倾斜，避免筛孔被物料纤维卡塞，挤出的液体透过筛网汇入设备下方的集液槽统一排出；高压压榨段采用变径变螺距设计，螺旋轴直径逐步增大、螺距进一步缩小，同时在螺旋叶片表面焊接防滑凸点，增大与物料的摩擦力，避免高湿物料在高压段出现随轴转动的打滑问题，末端设置可调节压力的出料阻料挡板，通过调整挡板的压紧力改变压榨腔末端的背压，适配不同含水率、不同纤维特性的物料处理需求，当物料被推送至出料端时，挤压力达到峰值，物料中剩余的结合态水分被充分挤出，脱水后的干料从阻料挡板与腔体的间隙中排出。设备的机架采用型钢焊接成型，焊接后整体进行去应力退火处理，

　　避免长期承受交变载荷出现焊接部位开裂变形，上下两层螺旋的轴承座均采用可调式安装结构，安装时可通过调整螺栓微调螺旋轴的同轴度，补偿加工与焊接带来的形位误差，运行过程中也可根据轴承磨损情况及时调整间隙，避免螺旋轴转动过程中出现扫膛问题，损坏筛网与螺旋叶片。驱动系统采用减速电机直连的传动方式，上下两层螺旋可根据处理需求选择独立驱动或者同步联动驱动，独立驱动模式下可根据上下层的物料负载差异调整各自的运行转速，上层螺旋处理初始高含水物料时转速稍高，保证物料输送效率，下层螺旋承接上层落下的预压后物料，转速适当降低，延长物料在高压压榨段的停留时间，进一步提升脱水率；同步联动模式则通过链轮传动实现上下层螺旋转速匹配，结构更简单，维护成本更低，

　　适合物料特性稳定的连续化生产线使用。从安装边界来看，设备的进料口设置在上层螺旋的端部上方，可直接对接上游的物料输送设备，无需额外增设进料导流机构，出料口位于下层螺旋末端的下方，可对接下游的干料输送设备或者集料箱，设备底部预留有地脚螺栓安装孔，安装时需保证设备整体水平度偏差不超过千分之一，避免螺旋轴长期偏载运行导致轴承过早损坏，设备两侧预留有足够的维护空间，方便日常运行中清理筛网堵塞物、检查螺旋叶片磨损情况、更换密封件等维护作业。筛网与螺旋叶片之间的间隙设计控制在2-5mm范围内，间隙过小会导致螺旋叶片与筛网直接摩擦，缩短易损件使用寿命，间隙过大则会导致物料在间隙中滞留，无法得到有效挤压，降低脱水效率，螺旋叶片表面采用堆焊耐磨层处理，在处理含硬质沙粒的物料时，可大幅提升叶片的耐磨性能，延长易损件更换周期。设备的密封部位采用组合式密封结构，在螺旋轴穿出机架的位置设置填料密封与骨架油封双重密封，避免压榨过程中渗出的液体进入轴承座，导致轴承润滑脂失效，轴承座采用注油式结构，可在设备运行过程中定期补充润滑脂，无需停机拆解维护，适配长时间连续运行的工业化生产场景。在实际选型适配过程中，可根据待处理物料的特性调整螺旋叶片的表面结构，处理含长纤维较多的物料时，可在螺旋叶片上增设切割刃，对缠绕的纤维进行实时切断，避免纤维缠绕在螺旋轴上导致负载骤增；处理流动性较好的颗粒状物料时，可在筛网内侧增设导流条，减缓物料的滑移速度，提升压榨效果。
