150吨压力机提升立管结构设计

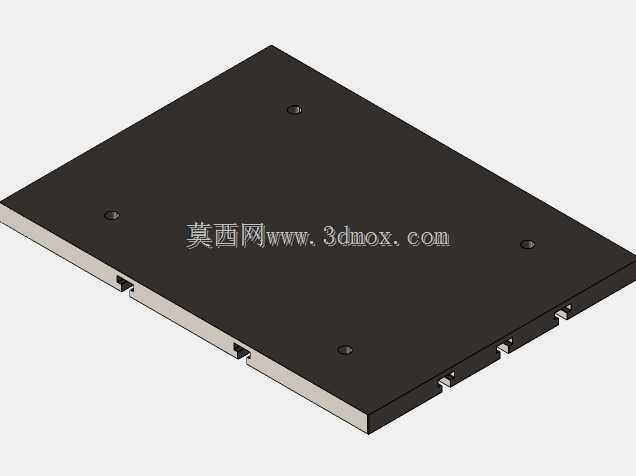

　　在冲压生产线的重载作业场景里，150吨级压力机的立管部件是连接滑块驱动单元与下部作业工位的核心承载构件，日常需要承受滑块往复冲压带来的交变载荷、瞬时冲击载荷，同时还要承担导向过程中产生的侧向分力，其结构合理性直接决定了冲压作业的精度稳定性与设备整体使用寿命。这款提升立管的设计没有采用传统的圆管截面方案，而是选用了带安装基准面的板式复合结构，主体承载面做了整面铣平处理，四个角位预留的沉头安装孔位严格匹配压力机上滑块的安装螺孔分布，安装时不需要额外做适配调整，能直接贴合滑块安装面完成锁紧，避免了因安装面贴合度不足带来的载荷偏载问题。从安装边界来看，该立管的整体厚度控制在适配150吨压力机滑块安装槽的尺寸范围内，

　　侧边预留的卡槽结构对应机身导轨的限位凸台，装配后能和导轨形成稳定的滑动配合，在滑块上下往复运动过程中，立管侧面的卡槽能抵消冲压过程中产生的侧向扭力，防止滑块出现偏移啃模的问题。设计阶段特意将立管的受力路径做了优化，所有安装孔位都做了局部加厚处理，避免孔位位置在长期交变载荷下出现应力开裂，主体板面的平整度公差控制在0.02mm/m范围内，保证安装后驱动单元的作用力能垂直传递到冲压工位，不会因为板面翘曲出现力的分解，导致实际冲压吨位不足的问题。在实际生产应用中，这款立管主要适配开式150吨压力机的提升机构，除了承担载荷传递的作用外，板面预留的多个小孔位可以用来安装行程检测支架、润滑管路固定座等附属配件，

　　不需要后期在主体结构上额外钻孔破坏构件强度。和传统的铸造立管结构相比，这种板式焊接后精加工的结构重量更轻，应力分布更均匀，铸造件常见的砂眼、缩松等缺陷带来的断裂风险也能得到有效控制，日常维护时只需要检查安装螺栓的预紧力、侧面卡槽和导轨的配合间隙即可，不需要做额外的探伤检测。设计过程中还考虑了不同冲压工况的适配性，立管的承载面做了表面淬火处理，表面硬度达到HRC45-50，在长期承受冲击载荷的情况下不会出现接触面压溃变形的问题，侧边的导向卡槽做了倒角处理，装配时能快速导入导轨配合位，降低现场安装的调整难度。对于冲压车间的设备维护人员来说，这种结构的立管备件更换效率更高，不需要做现场配磨、配钻的工序，拆下旧件后可以直接完成新件的装配，

　　大幅缩短设备停机维护的时间。从受力仿真的结果来看，在150吨满吨位冲压的瞬时载荷下，立管的最大变形量控制在0.05mm以内，完全满足精密冲压作业对构件刚度的要求，不会因为构件变形导致冲压件的尺寸超差。另外，立管的下部连接位做了止口设计，和下部作业模架连接时能自动找准中心，避免连接螺栓承受额外的剪切力，所有的锐边都做了倒钝处理，防止装配过程中出现划伤操作人员的安全隐患。
