食品加工用面包压合成型机架结构设计

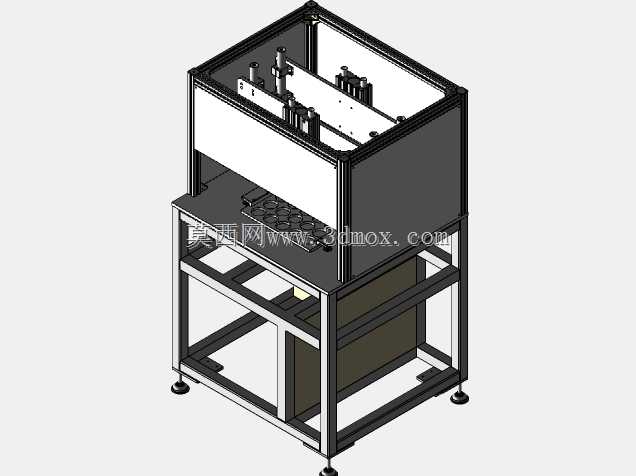

　　这款设备主要面向烘焙食品量产环节的面包压型工序，在面包胚醒发完成进入烘烤工序前，或是夹心面包注料后的压合定型场景中使用，替代传统人工按压的作业方式，解决人工施压压力不均、压合深度不一致、批量产品外形公差波动大的问题，适配连续化烘焙生产线的工位节拍要求，可直接对接前端注馅、排盘设备的出料端，也可作为独立工位由人工上下料完成作业。设备整体采用铝型材搭建主体框架，底部机架采用4040与4080规格工业铝型材拼接，框架连接处采用内置角码与螺栓锁紧，兼顾结构刚性与拆装调整的便利性，底部配置可调式脚杯，可适应车间地面不平整的安装场景，单脚杯承重不低于80kg，整机安装时需预留左右各600mm的操作维护空间，

　　前方操作位预留不小于1000mm的人员作业空间，后方预留300mm的气路、线路排布检修空间，整机占地尺寸控制在1200mm800mm1800mm范围内，可适配多数食品加工车间的标准工位布局。上部作业腔体采用半封闭结构，三面设置亚克力透明防护板，既可以观察内部压合作业状态，也能避免作业过程中杂物落入食品加工区域，符合食品生产车间的卫生防护要求，压合执行单元采用双轴导杆搭配气动压头的结构，导杆选用直径20mm的直线光轴，搭配线性轴承保证压头上下动作的同轴度，避免压合过程中出现偏载导致的面包受压不均，压头的安装板预留多组安装孔位，可根据不同面包的外形尺寸更换对应形状的压合模具，适配圆形、方形、异形面包的压型需求，

　　压合行程可通过调节气缸限位螺母在0-150mm范围内调整，压合压力可通过气源处理三联件的调压阀在0.2-0.6MPa区间调节，匹配不同软硬度面包胚的压合工艺要求，避免压力过大将面包胚压塌、或是压力过小无法达到定型效果的问题。设备中部的工作台面采用304不锈钢板材加工，台面厚度5mm，表面做拉丝处理，不易积污且便于日常清洁擦拭，台面上设置定位工装安装位，可根据面包托盘的尺寸更换定位块，保证每次放置托盘时压合位置的一致性，工作台下方的框架空间预留了气动元件、控制元件的安装位置，电磁阀、气源处理件均集中安装在机架内侧的安装板上，气路采用PU气管排布，走线整齐且便于后期故障排查，控制按钮设置在设备前方的操作侧，包含启动、急停、复位按钮，

　　操作高度设置在距离地面1100mm位置，符合人工操作的人机工程学要求，作业时人员将放有面包胚的托盘放置在工作台定位位置后，双手按下启动按钮即可触发压合动作，压头下压至设定位置后保持设定时长后自动回升，保压时长可通过时间继电器在0-10s范围内调节，满足不同工艺的保压定型需求。设计过程中优先考虑食品加工场景的卫生要求，所有与食品可能接触的部件均采用304不锈钢或食品级非金属材质，机架铝型材的槽口均安装密封胶条，避免槽内积尘积污难以清理，设备整体无卫生清洁死角，台面与机架连接处做圆弧过渡处理，日常清洁时可直接用食品级消毒剂擦拭，不会出现清洁盲区。结构受力方面，对压合动作时的机架受力做了仿真校核，在最大压合力100kg的工况下，机架上部的变形量控制在0.2mm以内，不会因为长期反复受力出现框架变形、精度下降的问题，铝型材框架的连接结构经过反复验证，连续运行10万次循环动作后，连接部位无松动、框架无明显形变，可满足量产车间长期连续作业的使用需求。
